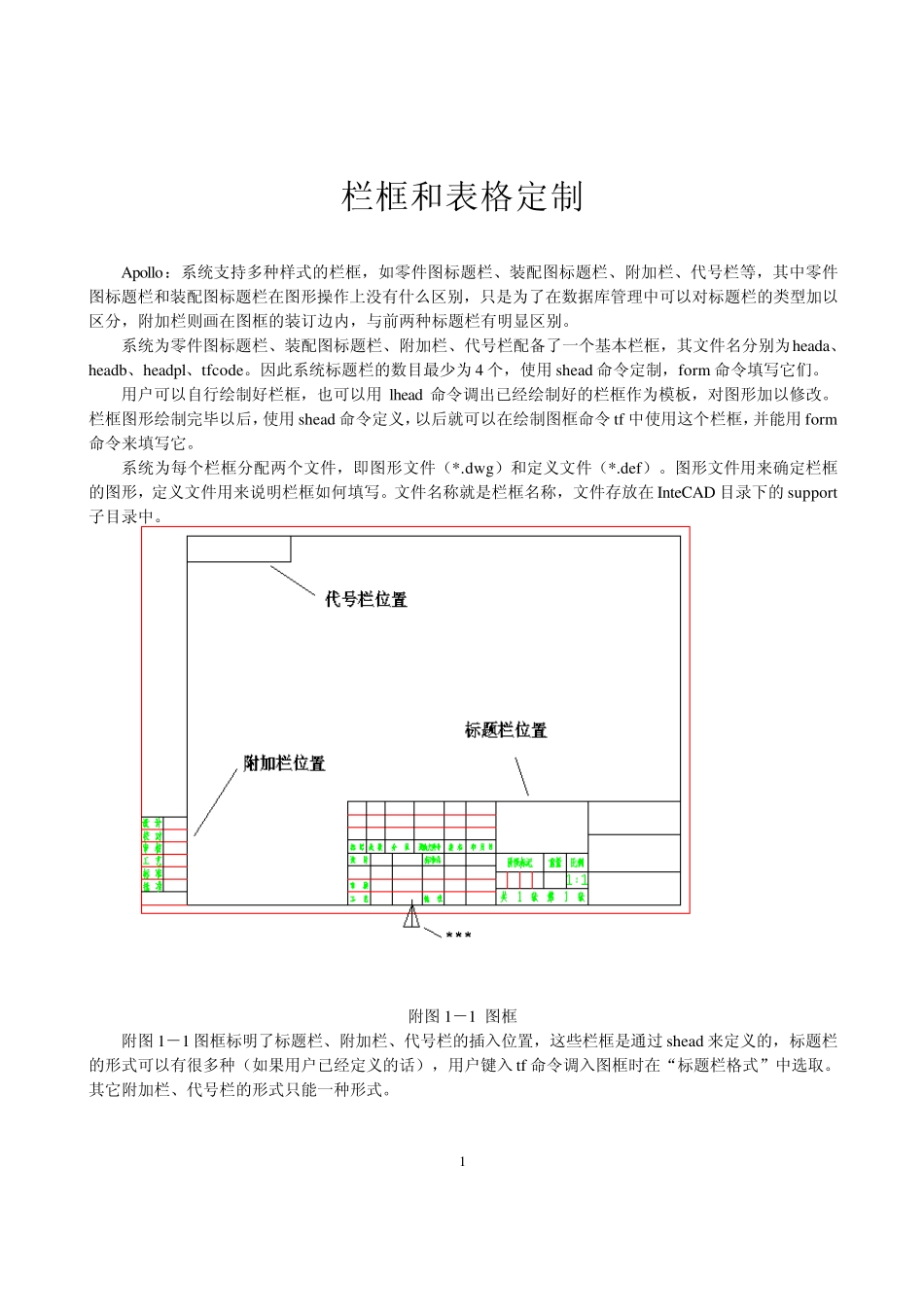

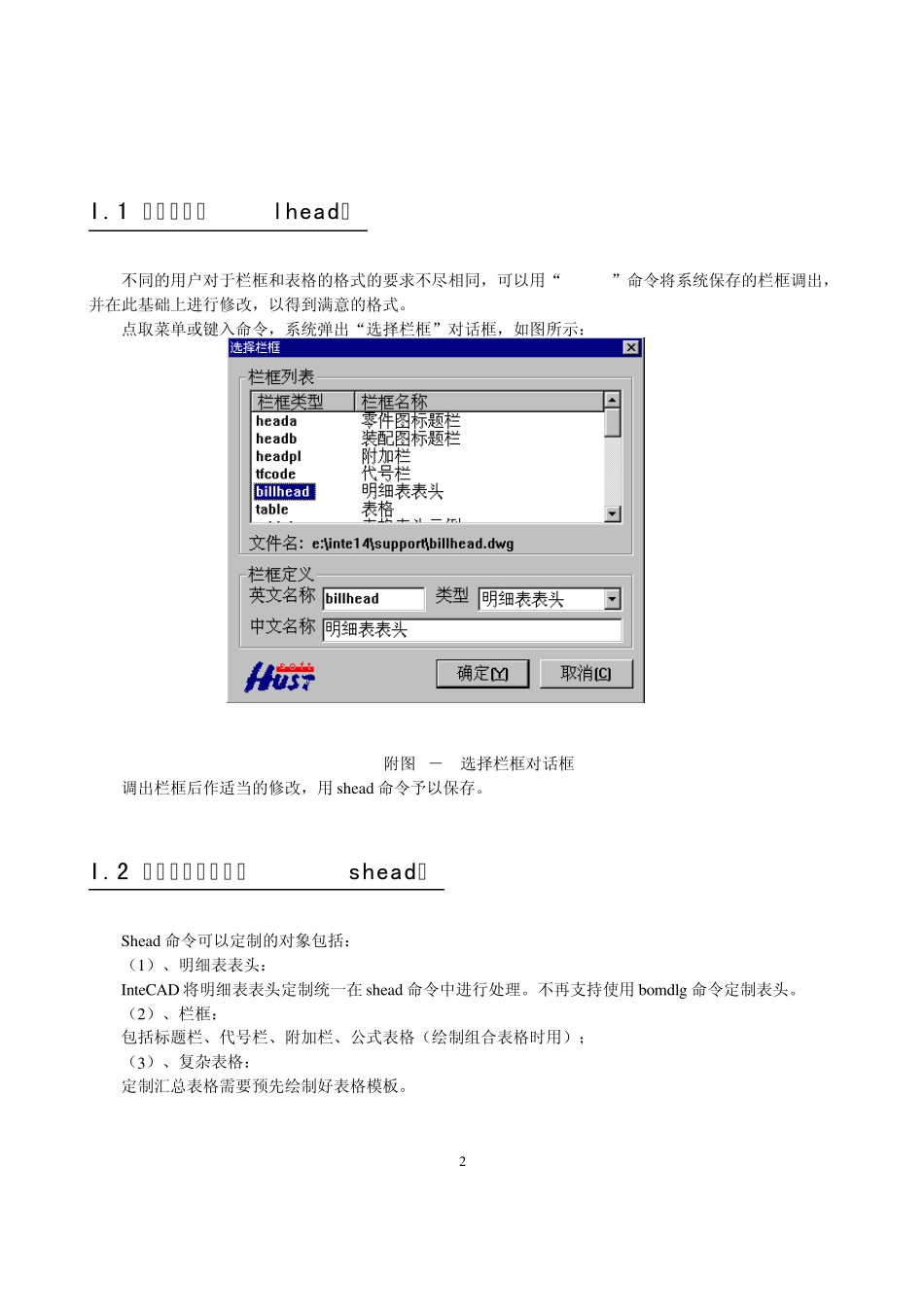

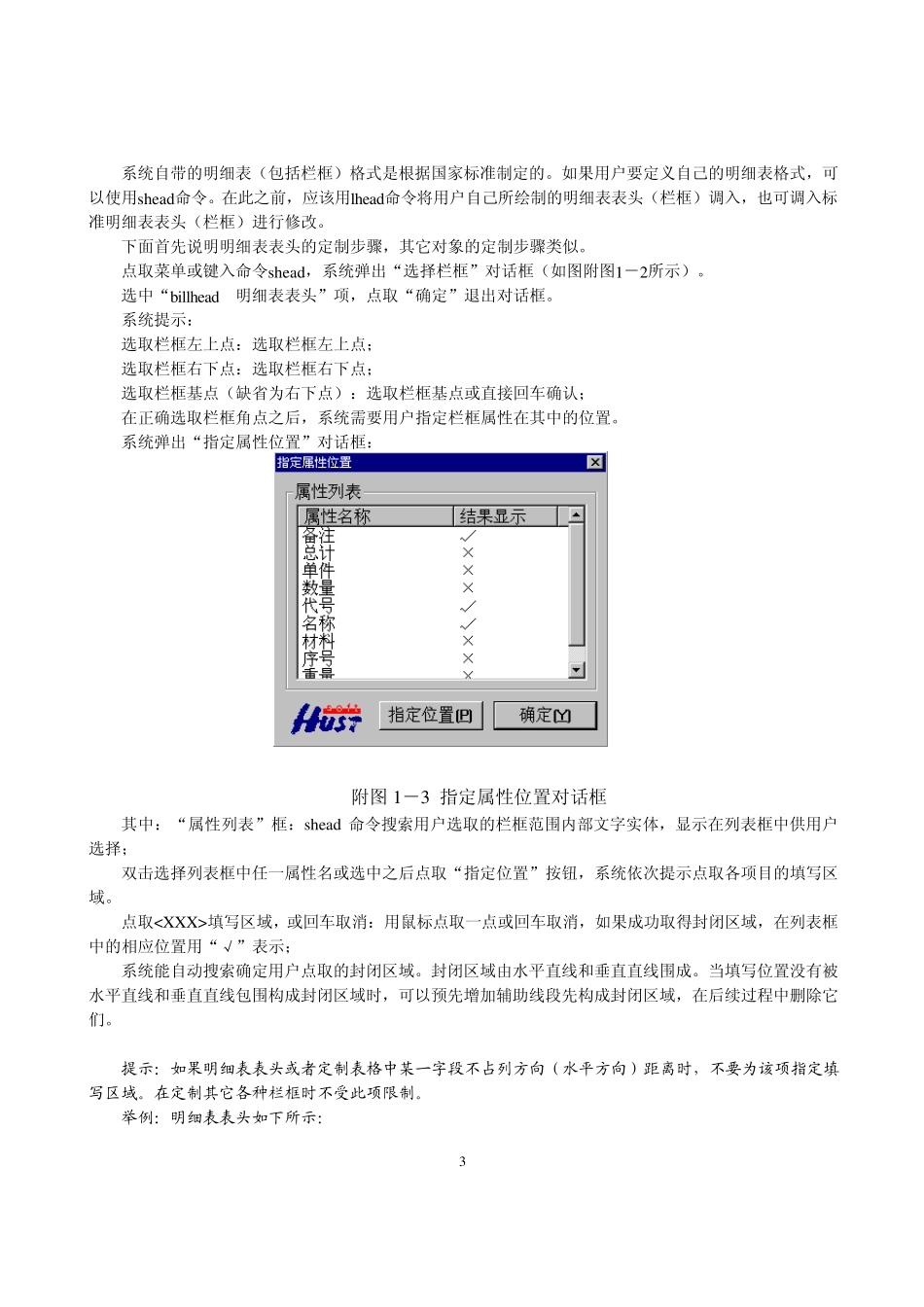

1 栏框和表格定制 Apollo：系统支持多种样式的栏框，如零件图标题栏、装配图标题栏、附加栏、代号栏等，其中零件图标题栏和装配图标题栏在图形操作上没有什么区别，只是为了在数据库管理中可以对标题栏的类型加以区分，附加栏则画在图框的装订边内，与前两种标题栏有明显区别。 系统为零件图标题栏、装配图标题栏、附加栏、代号栏配备了一个基本栏框，其文件名分别为heada、headb、headpl、tfcode。因此系统标题栏的数目最少为 4 个，使用 shead 命令定制，form 命令填写它们。 用户可以自行绘制好栏框，也可以用 lhead 命令调出已经绘制好的栏框作为模板，对图形加以修改。栏框图形绘制完毕以后，使用 shead 命令定义，以后就可以在绘制图框命令 tf 中使用这个栏框，并能用 form命令来填写它。 系统为每个栏框分配两个文件，即图形文件（*.dw g）和定义文件（*.def）。图形文件用来确定栏框的图形，定义文件用来说明栏框如何填写。文件名称就是栏框名称，文件存放在 InteCAD 目录下的 support子目录中。 附图 1－1 图框 附图 1－1 图框标明了标题栏、附加栏、代号栏的插入位置，这些栏框是通过shead 来定义的，标题栏的形式可以有很多种（如果用户已经定义的话），用户键入tf 命令调入图框时在“标题栏格式”中选取。其它附加栏、代号栏的形式只能一种形式。 2 I.1 调入栏框（lhead） 不同的用户对于栏框和表格的格式的要求不尽相同，可以用“_LHEAD”命令将系统保存的栏框调出，并在此基础上进行修改，以得到满意的格式。 点取菜单或键入命令，系统弹出“选择栏框”对话框，如图所示： 附图 1－2 选择栏框对话框 调出栏框后作适当的修改，用shead 命令予以保存。 I.2 定制明细表表头（shead） Shead 命令可以定制的对象包括： （1）、明细表表头： InteCAD 将明细表表头定制统一在 shead 命令中进行处理。不再支持使用bomdlg 命令定制表头。 （2）、栏框： 包括标题栏、代号栏、附加栏、公式表格（绘制组合表格时用）； （3）、复杂表格： 定制汇总表格需要预先绘制好表格模板。 3 系统自带的明细表（包括栏框）格式是根据国家标准制定的。如果用户要定义自己的明细表格式，可以使用shead命令。在此之前，应该用lhead命令将用户自己所绘制的明细表表头（栏框）调入，也可调入标准明细表表头（栏框）进行修改。 下面首先说明明细表表头的定制步骤，其它对象的定制步骤类似。 点取菜单或...
