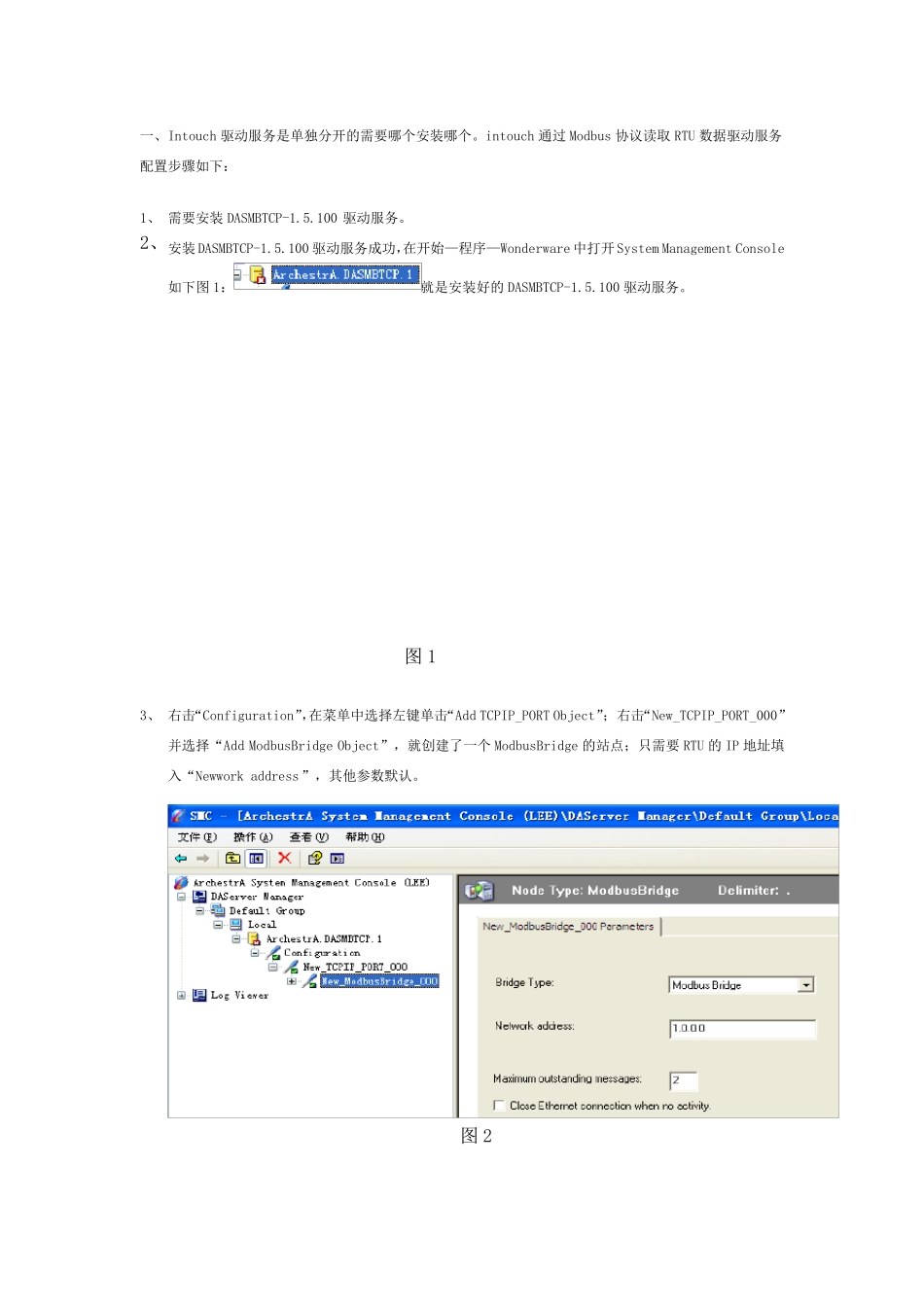

intouch常用驱动服务的配置_第1页
1/7

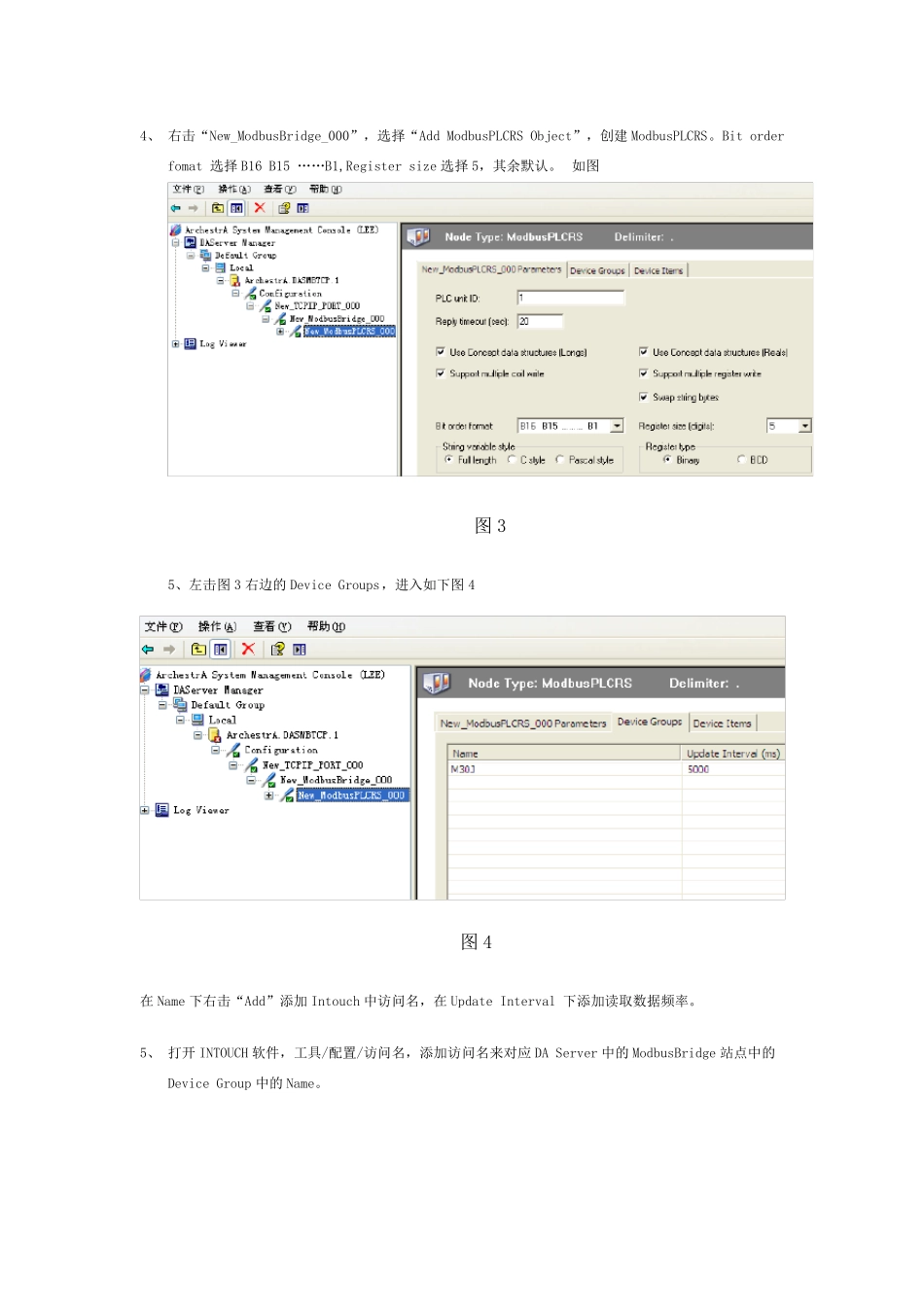

intouch常用驱动服务的配置_第2页
2/7

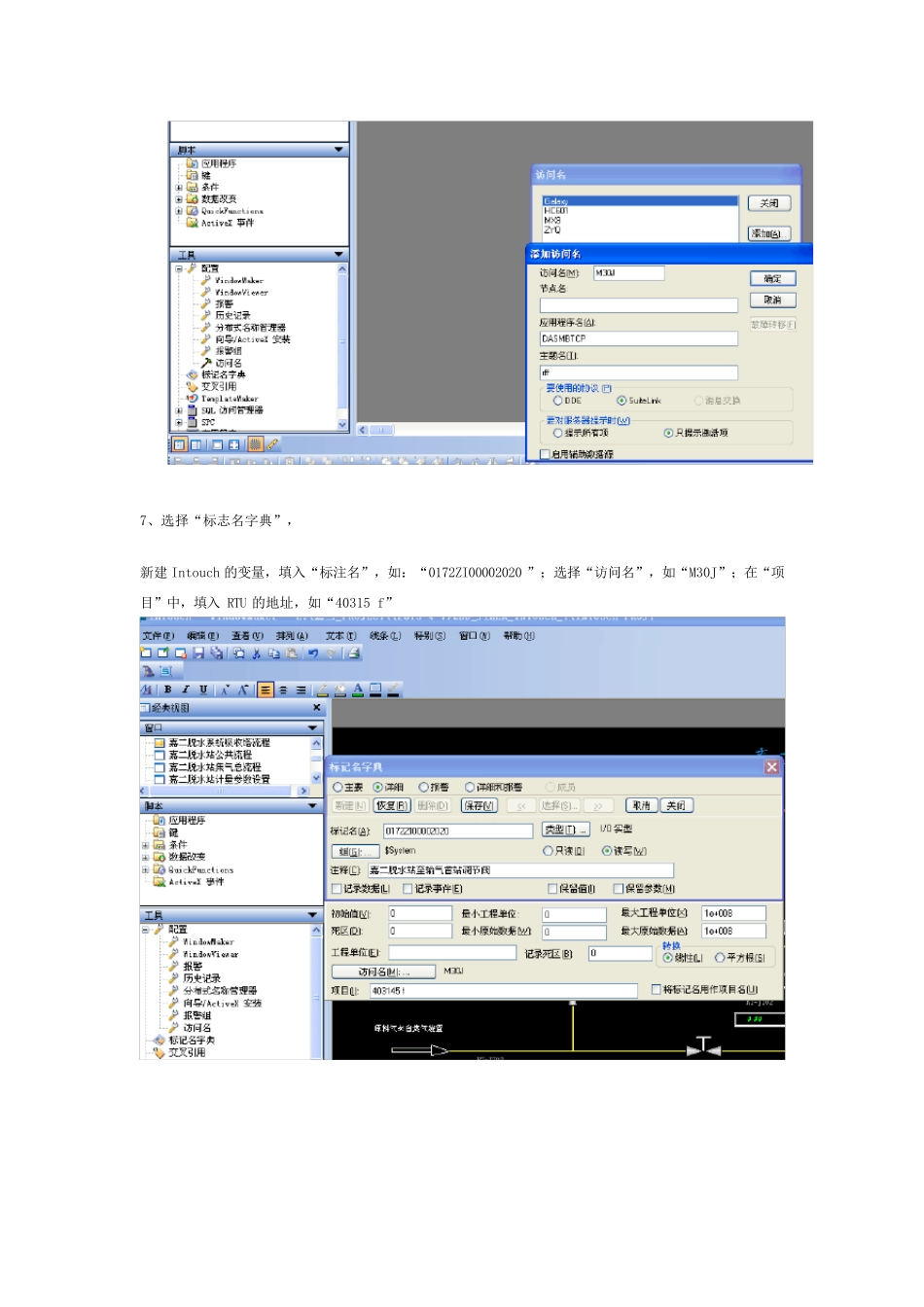

intouch常用驱动服务的配置_第3页
3/7
一、Intouch 驱动服务是单独分开的需要哪个安装哪个。intouch 通过Modbus 协议读取RTU 数据驱动服务配置步骤如下: 1、 需要安装DASMBTCP-1.5.100 驱动服务。 2、安装DASMBTCP-1.5.100 驱动服务成功,在开始—程序—Wonderware 中打开System Management Console如下图 1:就是安装好的DASMBTCP-1.5.100 驱动服务。 图 1 3、 右击“Configuration”,在菜单中选择左键单击“Add TCPIP_PORT Object”; 右击“New_TCPIP_PORT_000”并选择“Add ModbusBridge Object”,就创建了一个ModbusBridge 的站点;只需要RTU 的IP 地址填入“Newwork address”,其他参数默认。 图 2 4、 右击“New_ModbusBridge_000”,选择“Add ModbusPLCRS Object”,创建 ModbusPLCRS。Bit order fomat 选择 B16 B15 ……B1,Register size 选择 5,其余默认。 如图 图 3 5、左击图 3 右边的 Device Groups,进入如下图 4 图 4 在 Name 下右击“Add”添加 Intouch 中访问名,在 Update Interval 下添加读取数据频率。 5、 打开 INTOUCH 软件,工具/配置/访问名,添加访问名来对应 DA Server 中的 ModbusBridge 站点中的Device Group 中的 Name。 7、选择“标志名字典”, 新建 Intouch 的变量,填入“标注名”,如:“0172ZI00002020 ”;选择“访问名”,如“M30J”;在“项目”中,填入 RTU 的地址,如“40315 f” 二、通过OPC 软件连接INTOUCH 的设置 1、安装驱动程序“Factory Suite Gateway”; 运行 SMC 程序,在 DAServer Manager 下,找到“FSGateway”; 2、右击“Configuration”,在菜单中选择“Add OPC Object”; 在“New_OPC_000”的“Server Name”中,选择 OPC.BCNet.S7。 3、右击“New_OPC_000”并选择“Add OPC Group Object”,这里的“Device Group Name”,需要在 INTOUCH中使用。 4、点击按钮“Browse OPC Items”,导入 OPC.BCNet.S7 中组态的变量,可以在“Device Items”中查看导入的变量。 5、右击“ArchestrA. FSGateway”,选择“Activate Server”来启动此 DA Server。 6、打开 INTOUCH 软件,工具/配置/访问名,添加一个访问名来对应 DA Server 中的 BCNetOPC 站点中的 OPC Group。 在“访问名”中填入“BCNetOPC”,在“应用程序名”中填入“FSGateway”,在“主题名”中填入“New_OPC_000_New_OPCGroup_000”和 SMC 中的“Device Group Name ”对应 7、选择“标志名字典”, 新建 S7300 的变量,填入“标注名”,如:“ccc”;选择“访问名”,如“BCNetOPC”;在“项目”中,填入 S7PLC 的地址,如“S7300.DB.W0”,对应 SMC 中“Device Items”。 新建S7200 的变量,填入“标注名”,如:“ddd”;选择“访问名”,如“BCNetOPC”;在“项目”中,填入S7PLC 的地址,如“S7200.V.VW0”,对应 SMC 中“Device Items”。 8、通讯在“窗口”中,引用建立的变量,即可以建立S7PLC 和 INTOUCH 监控画面的通讯。
