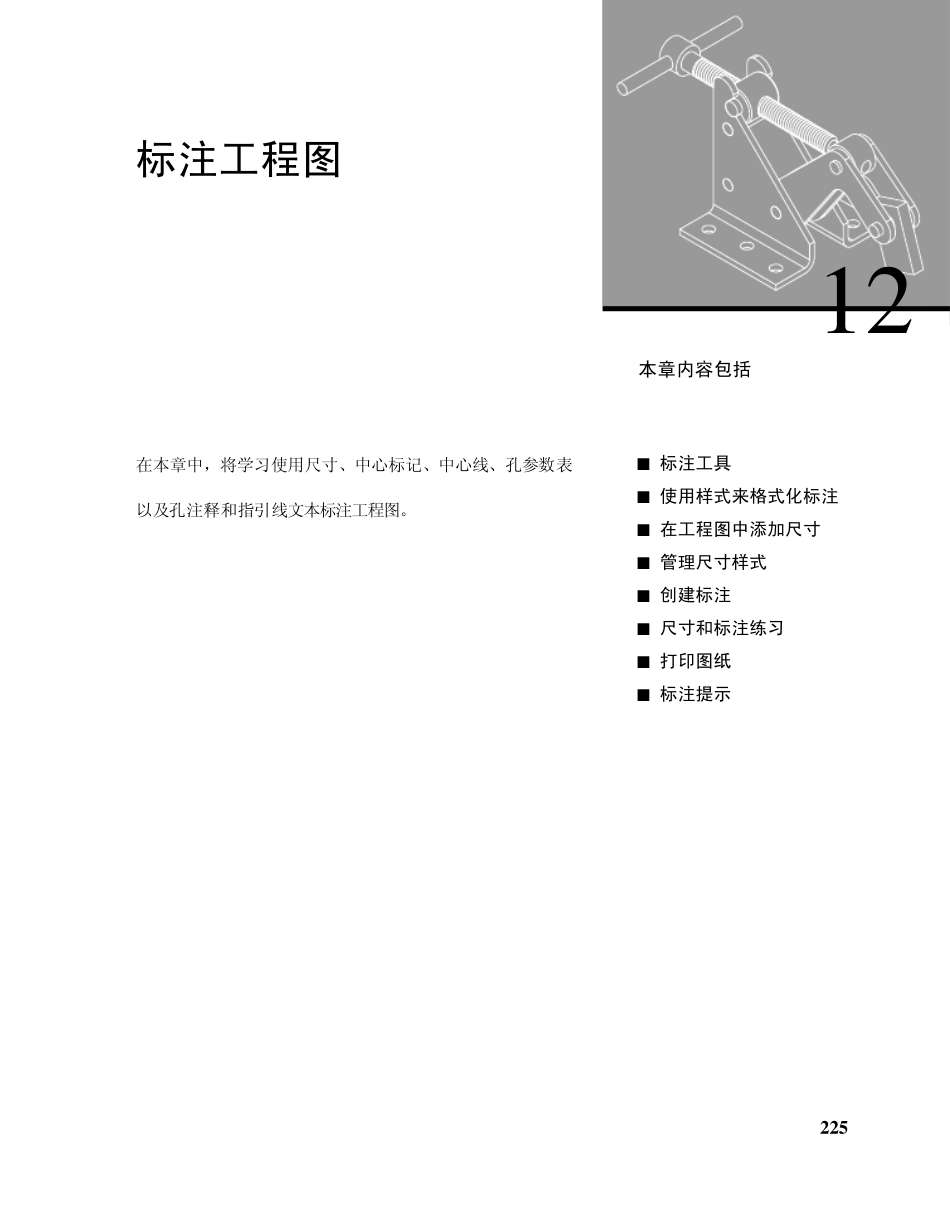

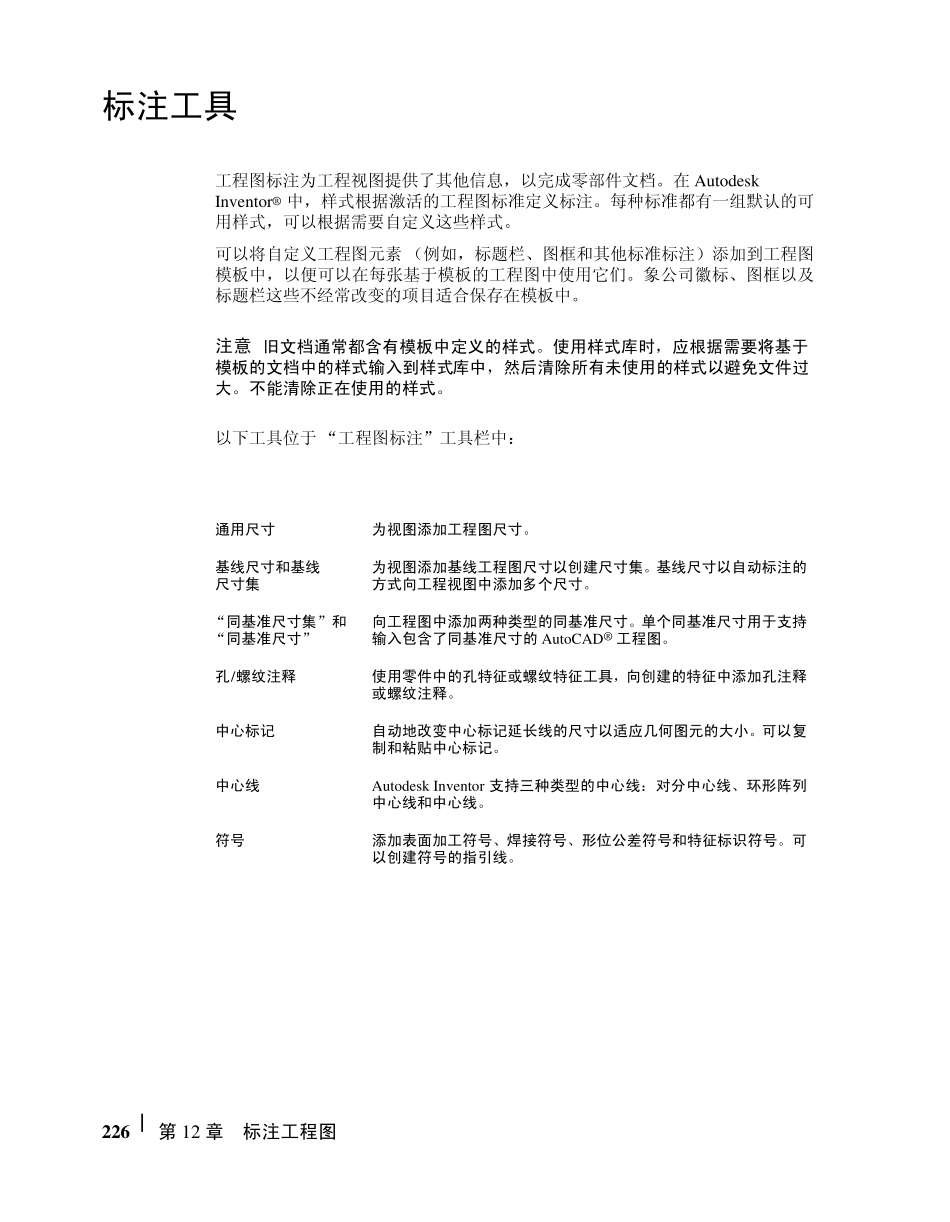

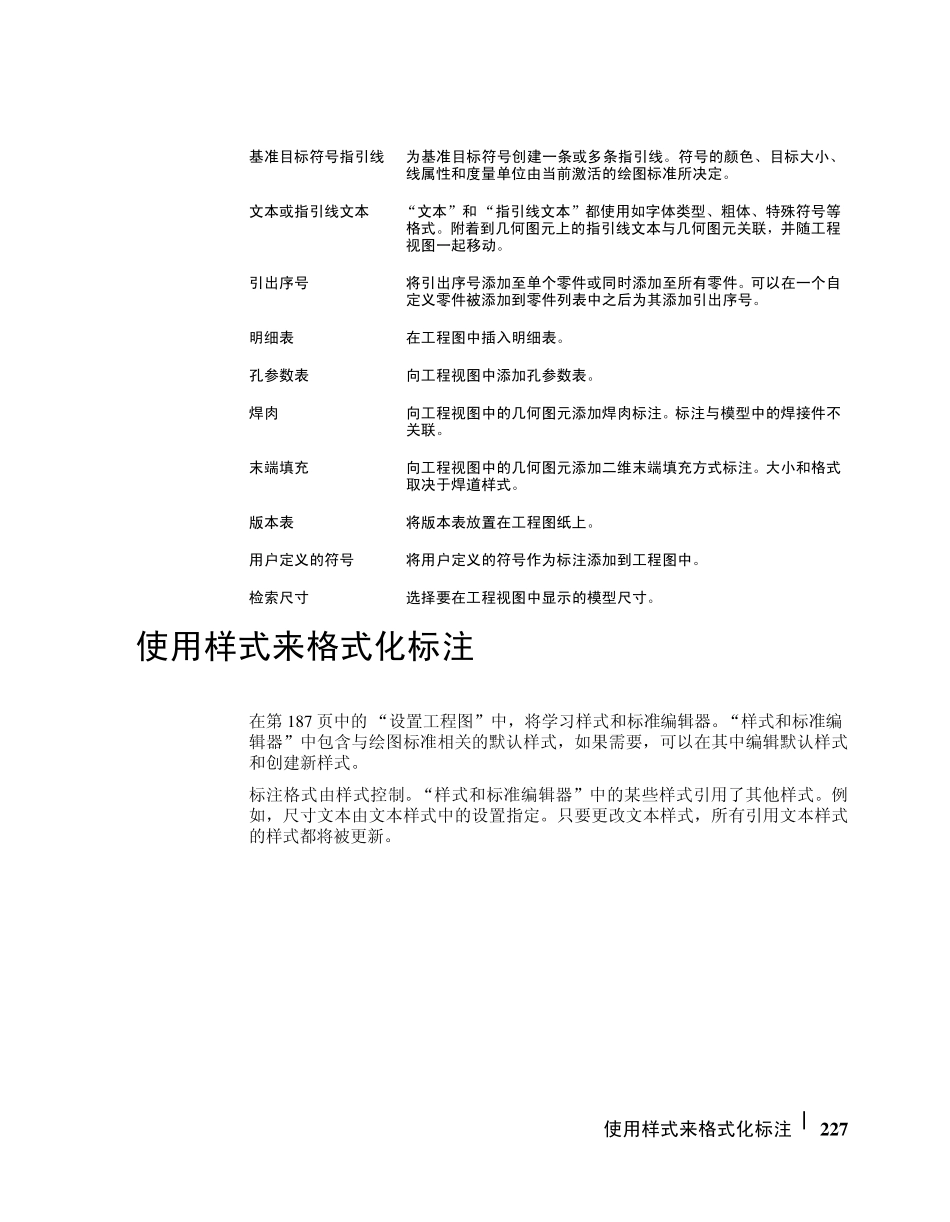

22512本章内容包括标注工程图在本章中,将学习使用尺寸、中心标记、中心线、孔参数表以及孔注释和指引线文本标注工程图。■ 标注工具■ 使用样式来格式化标注■ 在工程图中添加尺寸■ 管理尺寸样式■ 创建标注■ 尺寸和标注练习■ 打印图纸■ 标注提示226 | 第 12 章标注工程图标注工具工程图标注为工程视图提供了其他信息,以完成零部件文档。在 Autodesk Inventor® 中,样式根据激活的工程图标准定义标注。每种标准都有一组默认的可用样式,可以根据需要自定义这些样式。可以将自定义工程图元素 (例如,标题栏、图框和其他标准标注)添加到工程图模板中,以便可以在每张基于模板的工程图中使用它们。象公司徽标、图框以及标题栏这些不经常改变的项目适合保存在模板中。注意 旧文档通常都含有模板中定义的样式。使用样式库时,应根据需要将基于模板的文档中的样式输入到样式库中,然后清除所有未使用的样式以避免文件过大。不能清除正在使用的样式。以下工具位于 “工程图标注”工具栏中:通用尺寸为视图添加工程图尺寸。基线尺寸和基线尺寸集为视图添加基线工程图尺寸以创建尺寸集。基线尺寸以自动标注的方式向工程视图中添加多个尺寸。“同基准尺寸集”和“同基准尺寸”向工程图中添加两种类型的同基准尺寸。单个同基准尺寸用于支持输入包含了同基准尺寸的 AutoCAD® 工程图。孔/螺纹注释使用零件中的孔特征或螺纹特征工具,向创建的特征中添加孔注释或螺纹注释。中心标记自动地改变中心标记延长线的尺寸以适应几何图元的大小。可以复制和粘贴中心标记。中心线Autodesk Inventor 支持三种类型的中心线:对分中心线、环形阵列中心线和中心线。符号添加表面加工符号、焊接符号、形位公差符号和特征标识符号。可以创建符号的指引线。使用样式来格式化标注 | 227使用样式来格式化标注在第 187 页中的 “设置工程图”中,将学习样式和标准编辑器。“样式和标准编辑器”中包含与绘图标准相关的默认样式,如果需要,可以在其中编辑默认样式和创建新样式。标注格式由样式控制。“样式和标准编辑器”中的某些样式引用了其他样式。例如,尺寸文本由文本样式中的设置指定。只要更改文本样式,所有引用文本样式的样式都将被更新。基准目标符号指引线为基准目标符号创建一条或多条指引线。符号的颜色、目标大小、线属性和度量单位由当前激活的绘图标准所决定。文本或指引线文本“文本”和 “指引线文本”都使用如字体类型、粗...
