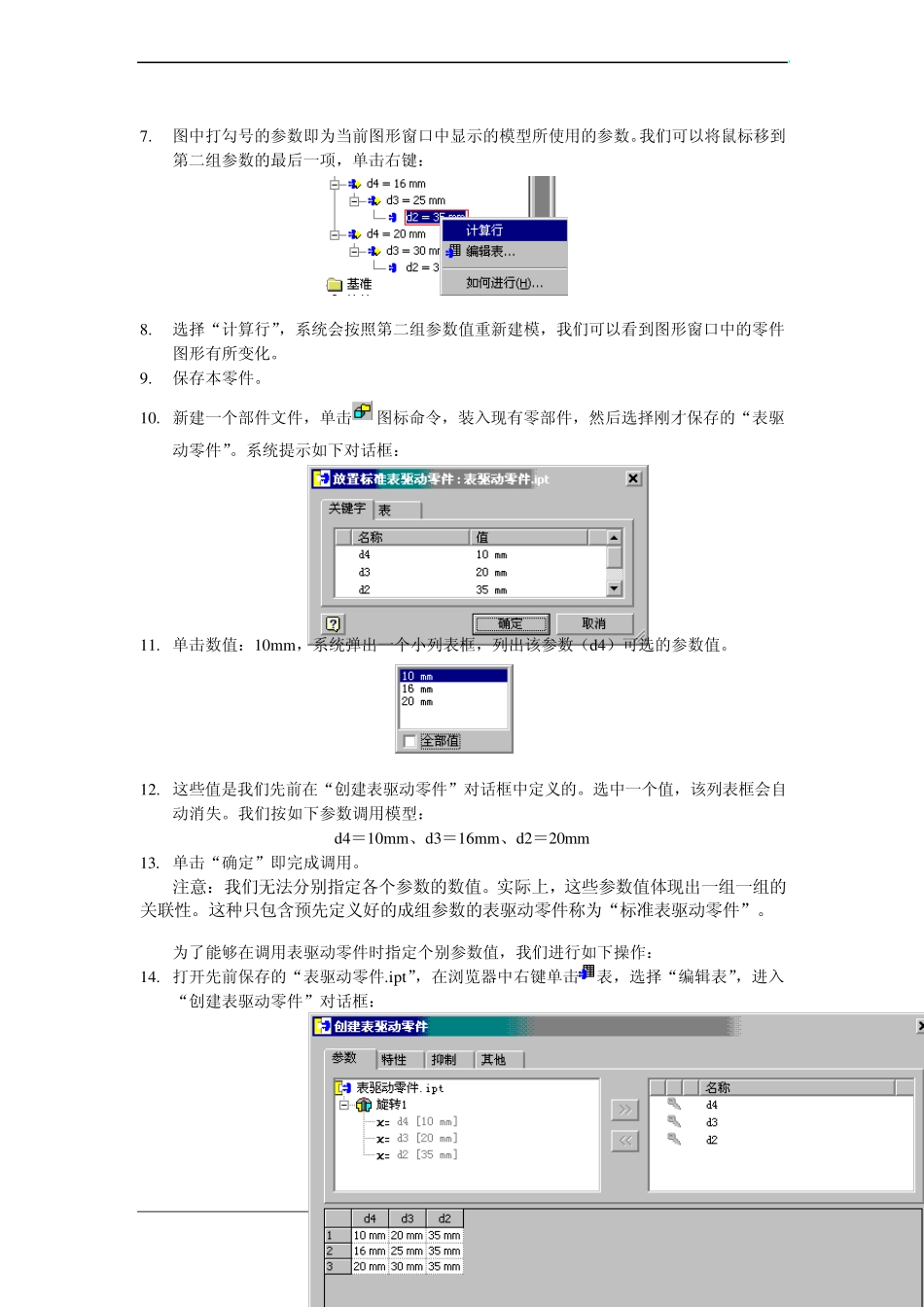

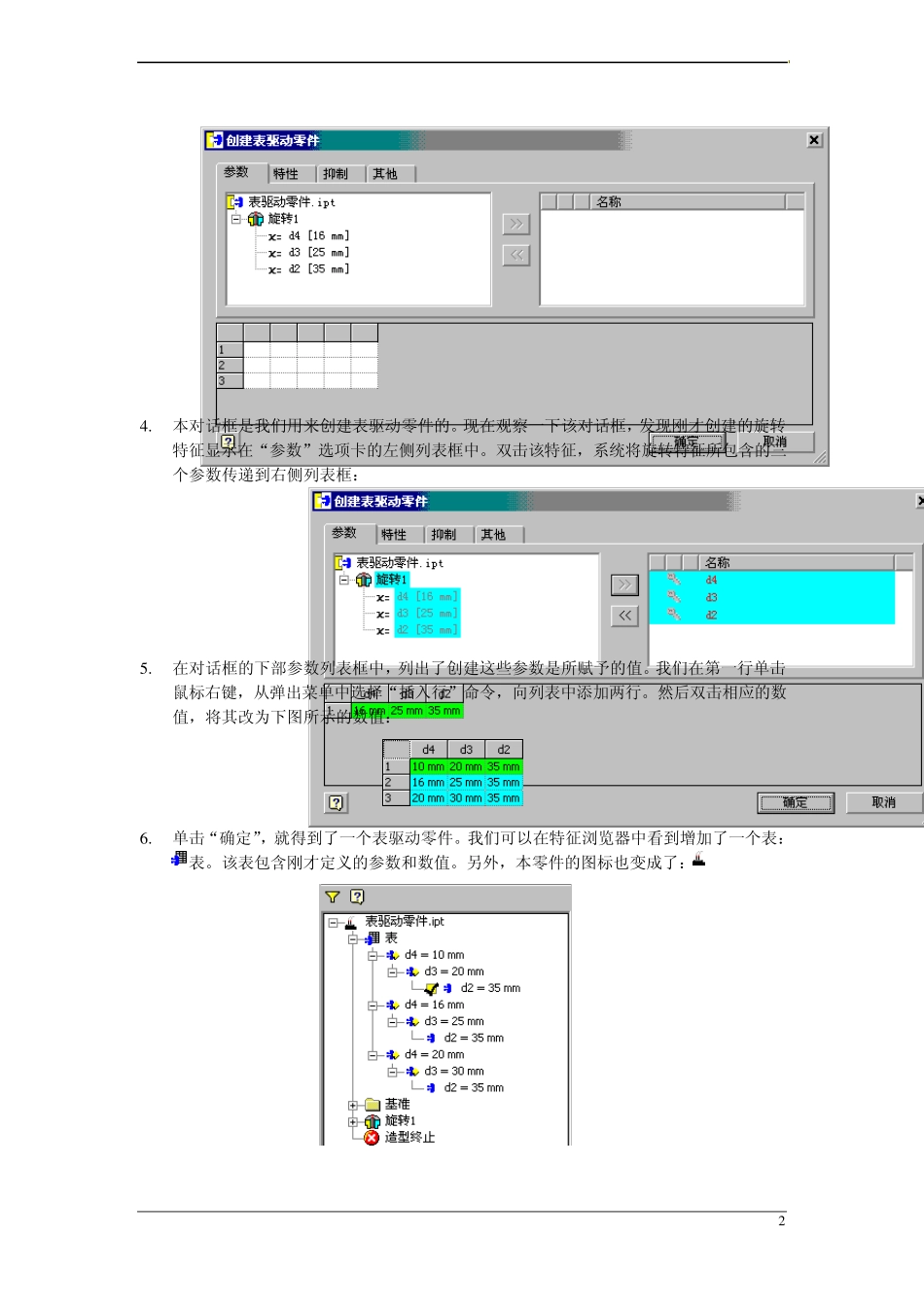

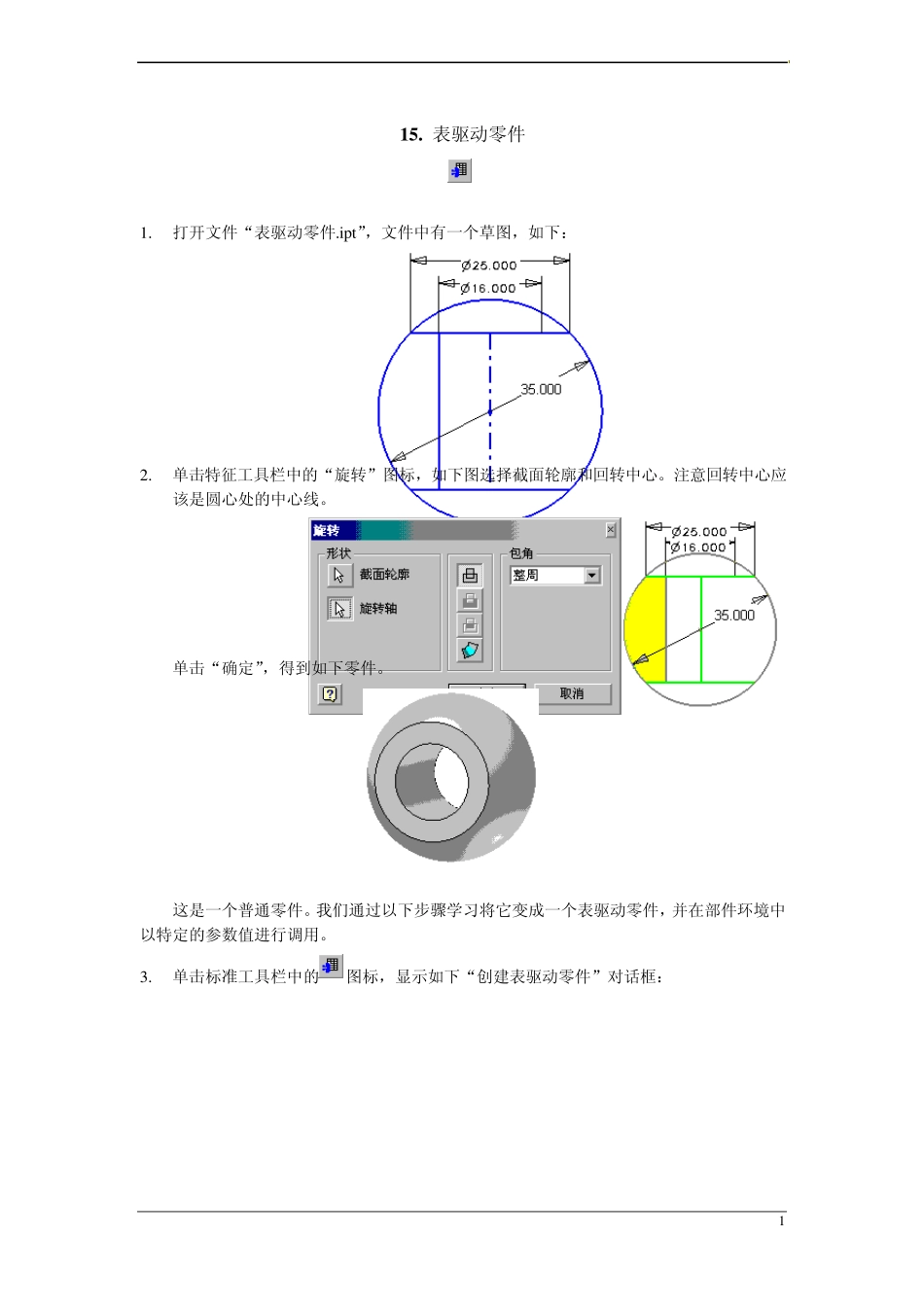

1 1 5 . 表驱动零件 1. 打开文件“表驱动零件.ipt”，文件中有一个草图，如下： 2. 单击特征工具栏中的“旋转”图标，如下图选择截面轮廓和回转中心。注意回转中心应该是圆心处的中心线。 单击“确定”，得到如下零件。 这是一个普通零件。我们通过以下步骤学习将它变成一个表驱动零件，并在部件环境中以特定的参数值进行调用。 3. 单击标准工具栏中的图标，显示如下“创建表驱动零件”对话框： 2 4 . 本对话框是我们用来创建表驱动零件的。现在观察一下该对话框，发现刚才创建的旋转特征显示在“参数”选项卡的左侧列表框中。双击该特征，系统将旋转特征所包含的三个参数传递到右侧列表框： 5 . 在对话框的下部参数列表框中，列出了创建这些参数是所赋予的值。我们在第一行单击鼠标右键，从弹出菜单中选择“插入行”命令，向列表中添加两行。然后双击相应的数值，将其改为下图所示的数值： 6 . 单击“确定”，就得到了一个表驱动零件。我们可以在特征浏览器中看到增加了一个表：表。该表包含刚才定义的参数和数值。另外，本零件的图标也变成了： 3 7. 图中打勾号的参数即为当前图形窗口中显示的模型所使用的参数。我们可以将鼠标移到第二组参数的最后一项，单击右键： 8. 选择“计算行”，系统会按照第二组参数值重新建模，我们可以看到图形窗口中的零件图形有所变化。 9. 保存本零件。 10. 新建一个部件文件，单击图标命令，装入现有零部件，然后选择刚才保存的“表驱动零件”。系统提示如下对话框： 11. 单击数值：10mm，系统弹出一个小列表框，列出该参数（d4）可选的参数值。 12. 这些值是我们先前在“创建表驱动零件”对话框中定义的。选中一个值，该列表框会自动消失。我们按如下参数调用模型： d4＝10mm、d3＝16mm、d2＝20mm 13. 单击“确定”即完成调用。 注意：我们无法分别指定各个参数的数值。实际上，这些参数值体现出一组一组的关联性。这种只包含预先定义好的成组参数的表驱动零件称为“标准表驱动零件”。 为了能够在调用表驱动零件时指定个别参数值，我们进行如下操作： 14. 打开先前保存的“表驱动零件.ipt”，在浏览器中右键单击表，选择“编辑表”，进入“创建表驱动零件”对话框： 4 15. 用鼠标右键单击右侧参数表中d4 旁边的钥匙符号：。选择“自定义参数列”，系统将d4 包含的数值列填充以较深的颜色表示。 16. 保存文件。 17. 在部件环境中再次调用该零件，系统提示的...
