ipad1代拆解,后壳更换图文攻略

ipad1代拆解,后壳更换图文攻略_第1页
1/11
ipad1代拆解,后壳更换图文攻略_第2页
2/11
ipad1代拆解,后壳更换图文攻略_第3页
3/11

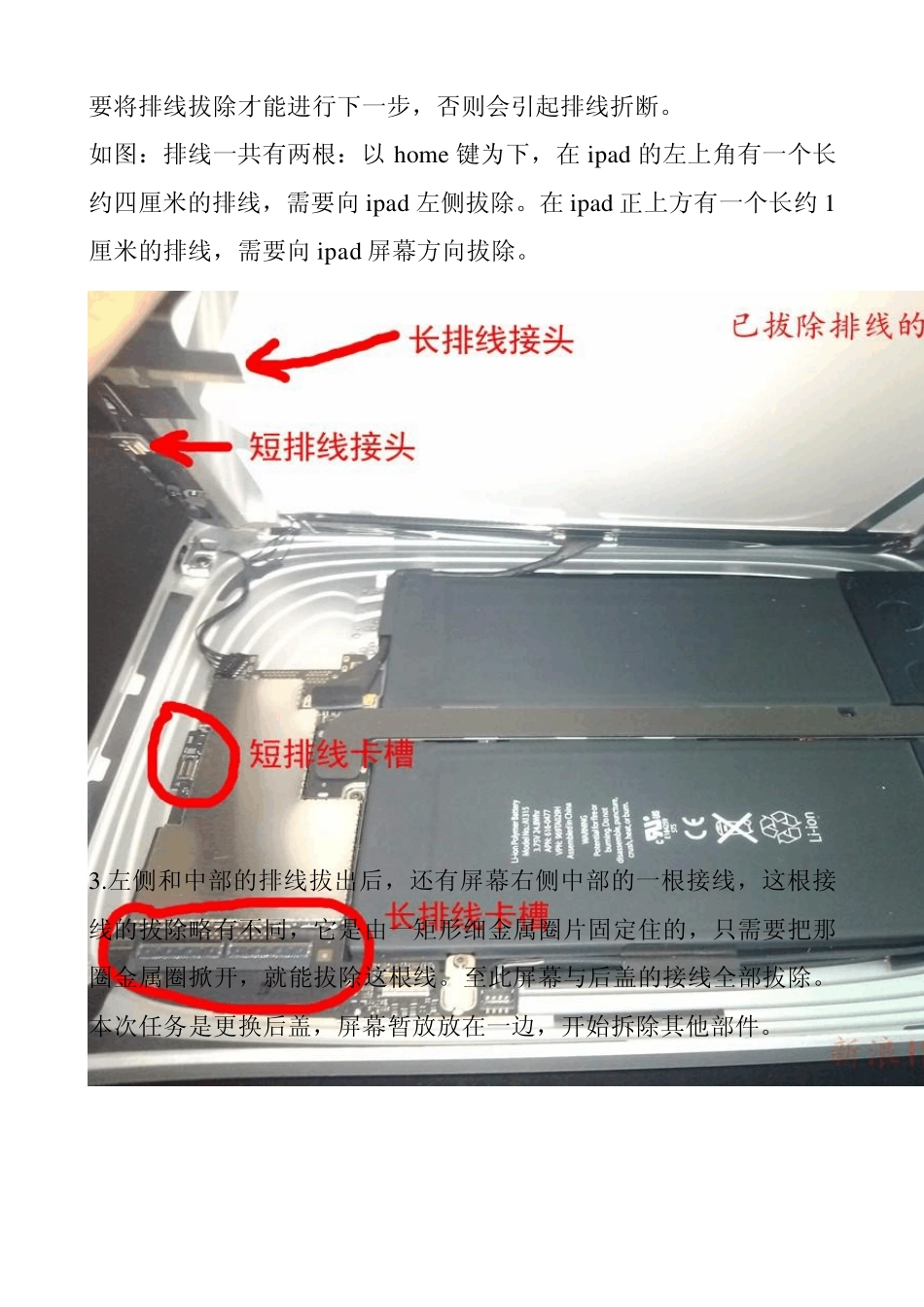

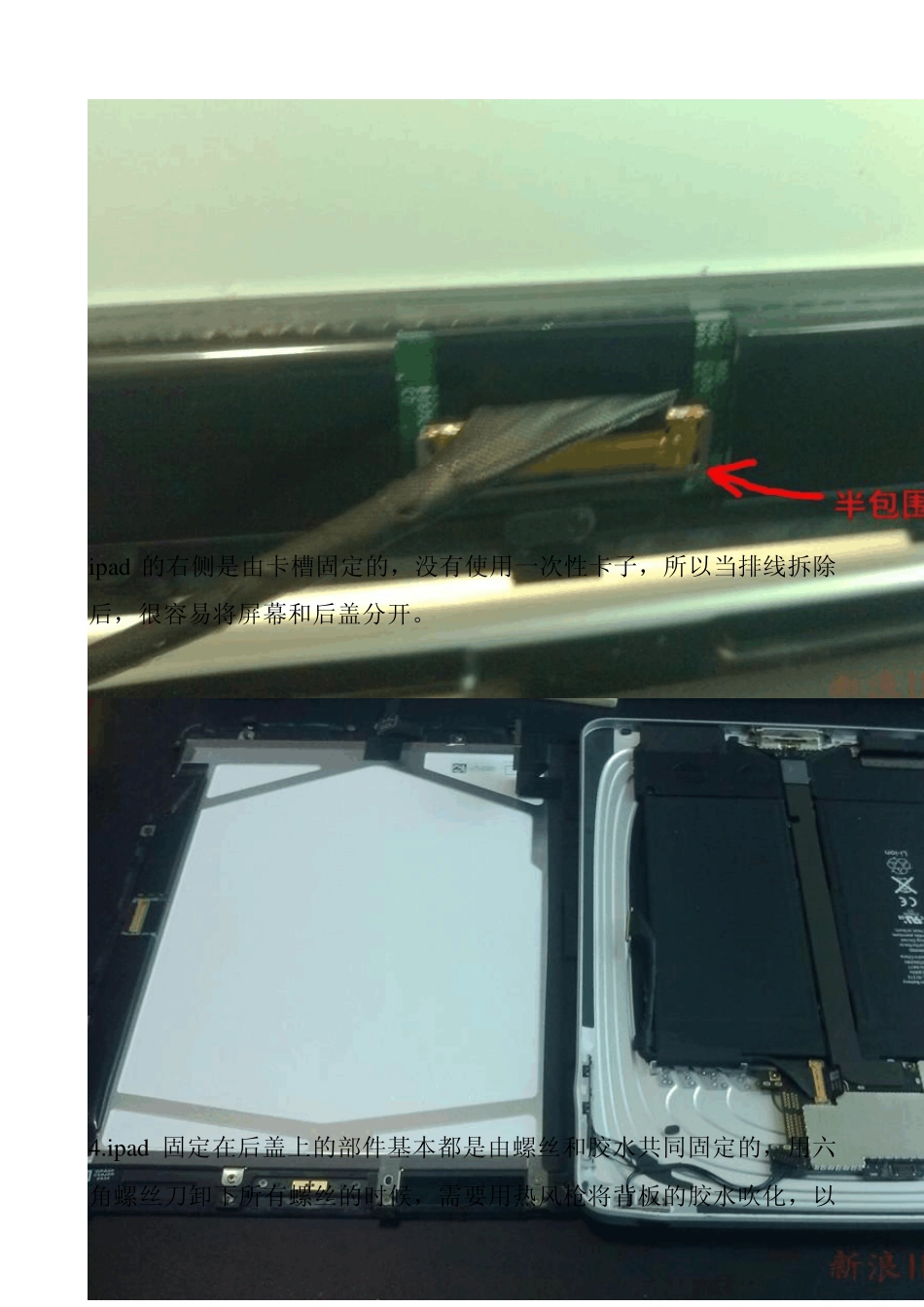

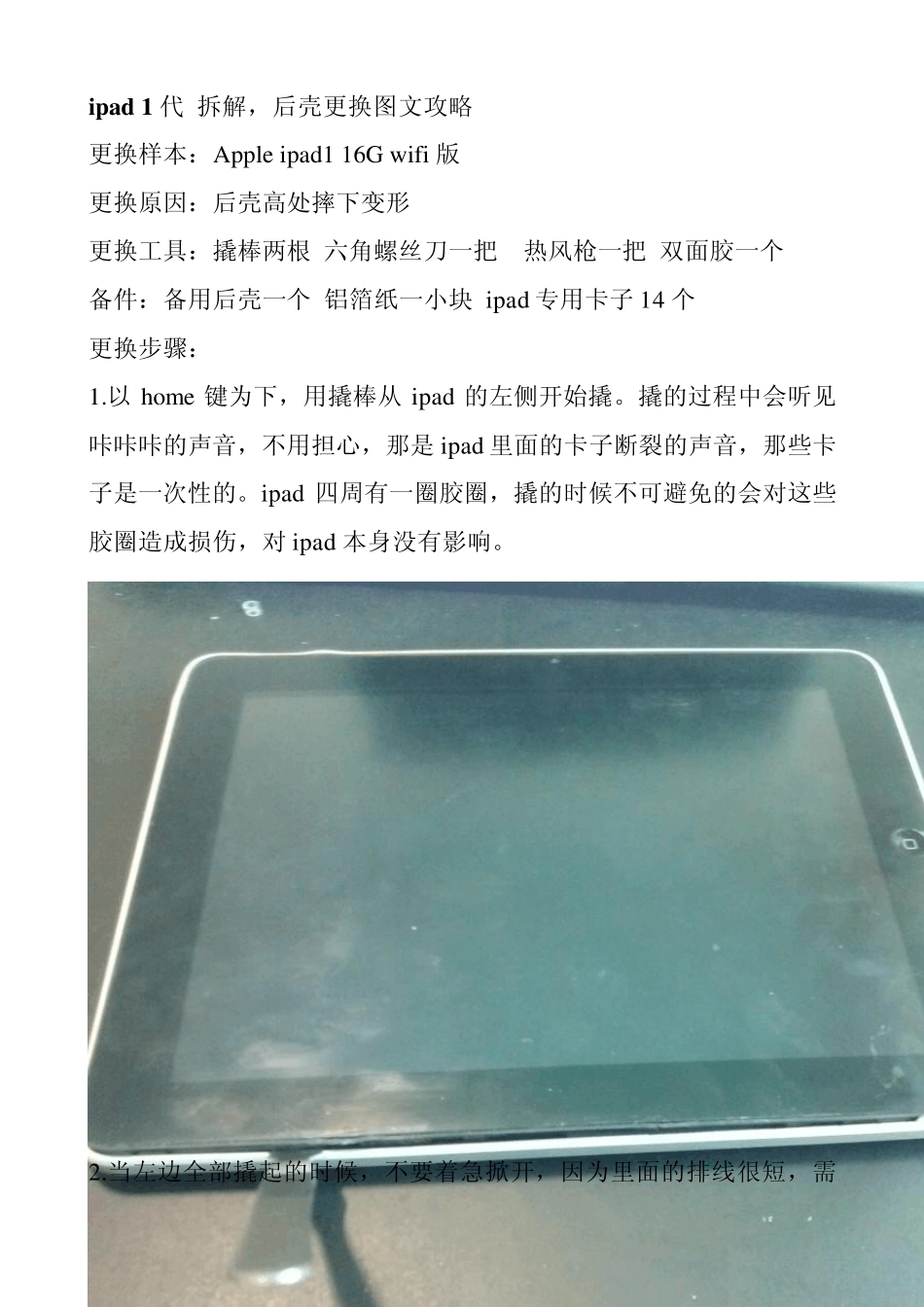

ip ad 1 代 拆解,后壳更换图文攻略 更换样本:Apple ipad1 16G w ifi 版 更换原因:后壳高处摔下变形 更换工具:撬棒两根 六角螺丝刀一把 热风枪一把 双面胶一个 备件:备用后壳一个 铝箔纸一小块 ipad 专用卡子14 个 更换步骤: 1.以home 键为下,用撬棒从ipad 的左侧开始撬。撬的过程中会听见咔咔咔的声音,不用担心,那是 ipad 里面的卡子断裂的声音,那些卡子是一次性的。ipad 四周有一圈胶圈,撬的时候不可避免的会对这些胶圈造成损伤,对 ipad 本身没有影响。 2.当左边全部撬起的时候,不要着急掀开,因为里面的排线很短,需要将排线拔除才能进行下一步,否则会引起排线折断。 如图:排线一共有两根:以 home 键为下,在 ipad 的左上角有一个长约四厘米的排线,需要向 ipad 左侧拔除。在 ipad 正上方有一个长约 1厘米的排线,需要向 ipad 屏幕方向拔除。 3.左侧和中部的排线拔出后,还有屏幕右侧中部的一根接线,这根接线的拔除略有不同,它是由一矩形细金属圈片固定住的,只需要把那圈金属圈掀开,就能拔除这根线。至此屏幕与后盖的接线全部拔除。本次任务是更换后盖,屏幕暂放放在一边,开始拆除其他部件。 ip ad 的右侧是由卡槽固定的,没有使用一次性卡子,所以当排线拆除后,很容易将屏幕和后盖分开。 4.ip ad 固定在后盖上的部件基本都是由螺丝和胶水共同固定的,用六角螺丝刀卸下所有螺丝的时候,需要用热风枪将背板的胶水吹化,以方便拔除零部件。 分步拆解步骤: 1)拆除音量调节键和锁定解锁键,开关键,耳机接口。 注意: a.该处部件由微小零件组成,这三个部件及相关螺丝需妥善放置,以防丢失。 b.接口螺丝口径相同,长短不一,可以画一张螺丝位置草图,标注每一个螺丝的位置及长短信息,以方便安回。 c.拆除螺丝之后,需用热风枪从背板吹向这三个部件,以软化胶水,方便拔除。 d.这三个部件与主板均有数据线连接,拔除很方便。 2)拆主板,拆电池,拆天线。没什么很大的技术含量,有以下几个需要注意的地方: a.拆中间那一长条的时候请注意,有两根天线的接口在那个长条上,一根是 w ifi 信号的,一根是蓝牙信号的,请注意这两个接口的位置,接口是一样的,功能不一样。所以装回的时候请不要插反。这两个接口被一个透明的小卡子盖住,抠下来之前请注意安装方式,以方便安装。其中一根天线连接 iPad 下部偏左的一个部件,这个部件粘的格外牢固,需耐心的用热风枪...
