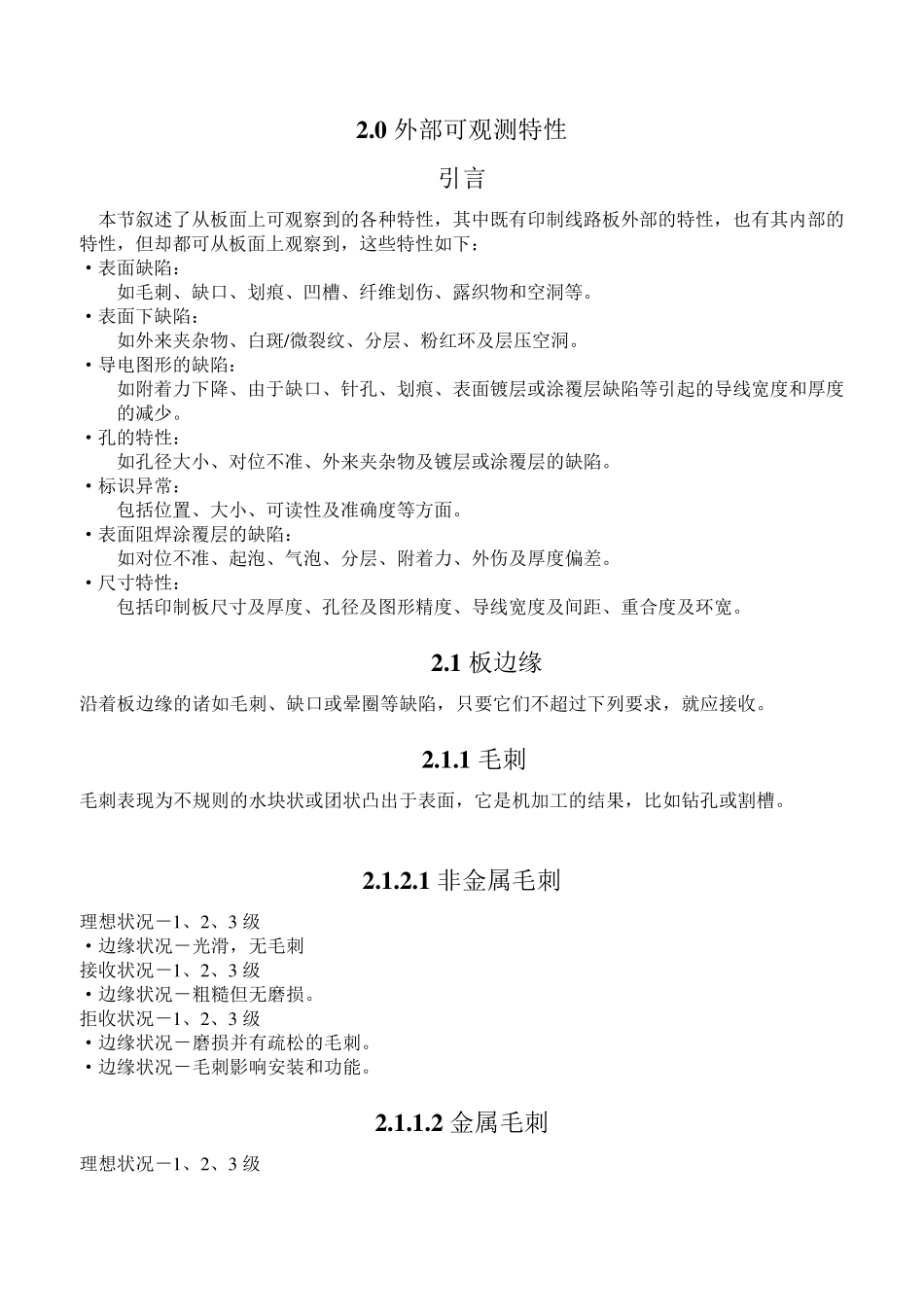

2 .0 外部可观测特性 引言 本节叙述了从板面上可观察到的各种特性，其中既有印制线路板外部的特性，也有其内部的特性，但却都可从板面上观察到，这些特性如下： ·表面缺陷： 如毛刺、缺口、划痕、凹槽、纤维划伤、露织物和空洞等。 ·表面下缺陷： 如外来夹杂物、白斑/微裂纹、分层、粉红环及层压空洞。 ·导电图形的缺陷： 如附着力下降、由于缺口、针孔、划痕、表面镀层或涂覆层缺陷等引起的导线宽度和厚度的减少。 ·孔的特性： 如孔径大小、对位不准、外来夹杂物及镀层或涂覆层的缺陷。 ·标识异常： 包括位置、大小、可读性及准确度等方面。 ·表面阻焊涂覆层的缺陷： 如对位不准、起泡、气泡、分层、附着力、外伤及厚度偏差。 ·尺寸特性： 包括印制板尺寸及厚度、孔径及图形精度、导线宽度及间距、重合度及环宽。 2 .1 板边缘 沿着板边缘的诸如毛刺、缺口或晕圈等缺陷，只要它们不超过下列要求，就应接收。 2 .1 .1 毛刺 毛刺表现为不规则的水块状或团状凸出于表面，它是 机 加 工 的结 果 ，比 如钻 孔或割 槽。 2 .1 .2 .1 非 金 属 毛刺 理 想 状况 － 1 、2 、3 级 ·边缘状况 － 光 滑 ，无 毛刺 接收状况 － 1 、2 、3 级 ·边缘状况 － 粗 糙 但无 磨 损 。 拒 收状况 － 1 、2 、3 级 ·边缘状况 － 磨 损 并 有疏 松 的毛刺。 ·边缘状况 － 毛刺影 响 安 装 和功 能 。 2 .1 .1 .2 金 属 毛刺 理 想 状况 － 1 、2 、3 级 ·边缘状况－光滑，无毛刺 接收状况－1、2、3 级 ·边缘状况－粗糙但无磨损。 拒收状况－1、2、3 级 ·边缘状况磨损并有疏松的毛刺。 2 .1 .2 缺口 理想状况－1、2、3 级 ·边缘状况－光滑，无缺口。 接收状况－1、2、3 级 ·边缘状况－粗糙但无磨损。 ·缺口不大于板边缘与最近导体间距的50%或 2.5mm[0.0984 in]，两者中取较小值。 拒收状况－1、2、3 级 ·缺口不大于板边缘与最近导体间距的 50%或 2.5mm[0.0984 in]，两者中取较小值。 ·边缘磨损。 2 .1 .3 晕圈 理想状况－1、2、3 级 ·无晕圈。 接收状况－1、2、3 级 · 晕圈的侵入使板边缘与最近导体图形间未受影响的距离减少不超过 50%或 2.5mm[0.0984 in]，两者取较小值。 拒收状况－1、2、3 级 · 晕圈的侵入使板边缘与最近导体图形间未受影响的距离减少不超过 50%或 2.5mm[0.09...
