IPSecVPN穿越NAT的通信实验

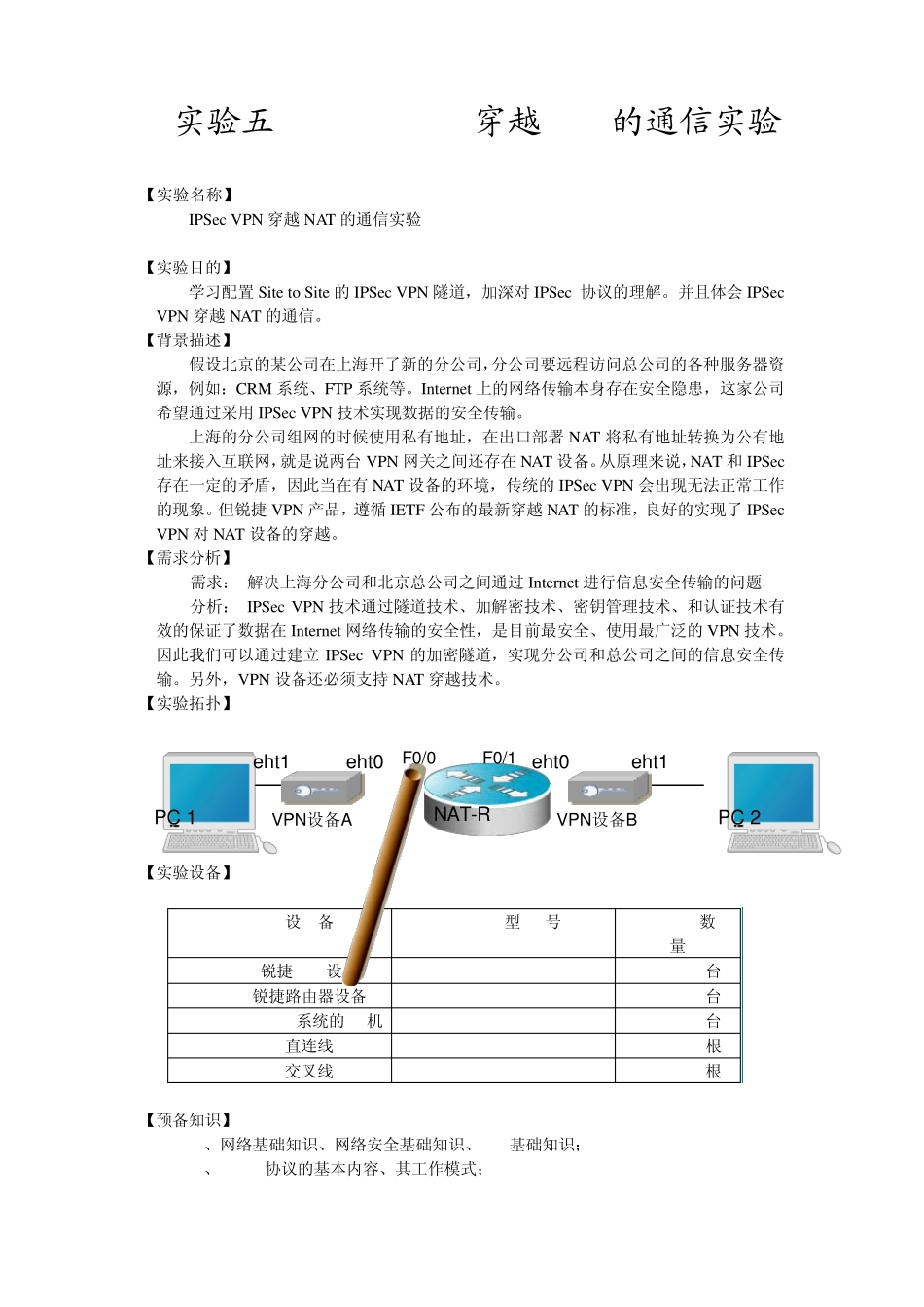

实验五 IPSec VPN穿越 NAT的通信实验 【实验名称】 IPSec VPN 穿越NAT 的通信实验 【实验目的】 学习配置Site to Site 的IPSec VPN 隧道，加深对IPSec 协议的理解。并且体会IPSec VPN 穿越NAT 的通信。 【背景描述】 假设北京的某公司在上海开了新的分公司，分公司要远程访问总公司的各种服务器资源，例如：CRM 系统、FTP 系统等。Internet 上的网络传输本身存在安全隐患，这家公司希望通过采用 IPSec VPN 技术实现数据的安全传输。 上海的分公司组网的时候使用私有地址，在出口部署 NAT 将私有地址转换为公有地址来接入互联网，就是说两台 VPN 网关之间还存在NAT 设备。从原理来说，NAT 和 IPSec存在一定的矛盾，因此当在有 NAT 设备的环境，传统的IPSec VPN 会出现无法正常工作的现象。但锐捷 VPN 产品，遵循 IETF 公布的最新穿越NAT 的标准，良好的实现了IPSec VPN 对NAT 设备的穿越。 【需求分析】 需求： 解决上海分公司和北京总公司之间通过 Internet 进行信息安全传输的问题 分析： IPSec VPN 技术通过隧道技术、加解密技术、密钥管理技术、和认证技术有效的保证了数据在Internet 网络传输的安全性，是目前最安全、使用最广泛的VPN 技术。因此我们可以通过建立 IPSec VPN 的加密隧道，实现分公司和总公司之间的信息安全传输。另外，VPN 设备还必须支持 NAT 穿越技术。 【实验拓扑】 【实验设备】 设 备 型 号 数 量 锐捷 VPN设备 RG-WALL V50 2台 锐捷路由器设备 1台 Windows系统的PC机 2台 直连线 2根 交叉线 2根 【预备知识】 1、网络基础知识、网络安全基础知识、VPN基础知识； 2、IPSec协议的基本内容、其工作模式； VPN设备A eht0 eht1 eht0 eht1 PC 1 PC 2 NAT-R VPN设备B F0/0 F0/1 3、IKE协议的基本工作原理； 4、IPSec VPN不能穿越 NAT的原因； 5、IPSec VPN穿越 NAT的原理。 【实验原理】 两个局域网出口的 VPN设备（A和 B）之间通过 IKE自动协商建立起 IPSec 的 VPN加密隧道。使得这两个局域网内部的 PC机 1和 PC机 2之间的通信，在这两个局域网间（VPN设备 A到 VPN设备 B的路径）是被加密传输的。 VPN网关之间存在 NAT设备，锐捷 VPN网关已经实现了 NAT穿越，并且能自动发现 NAT设备，因此对于 VPN设备而言配置中不需要对 NAT环境作做任何特殊设置。 但需要注意，在 NAT环境下，身份认...
