IQView测试指导书

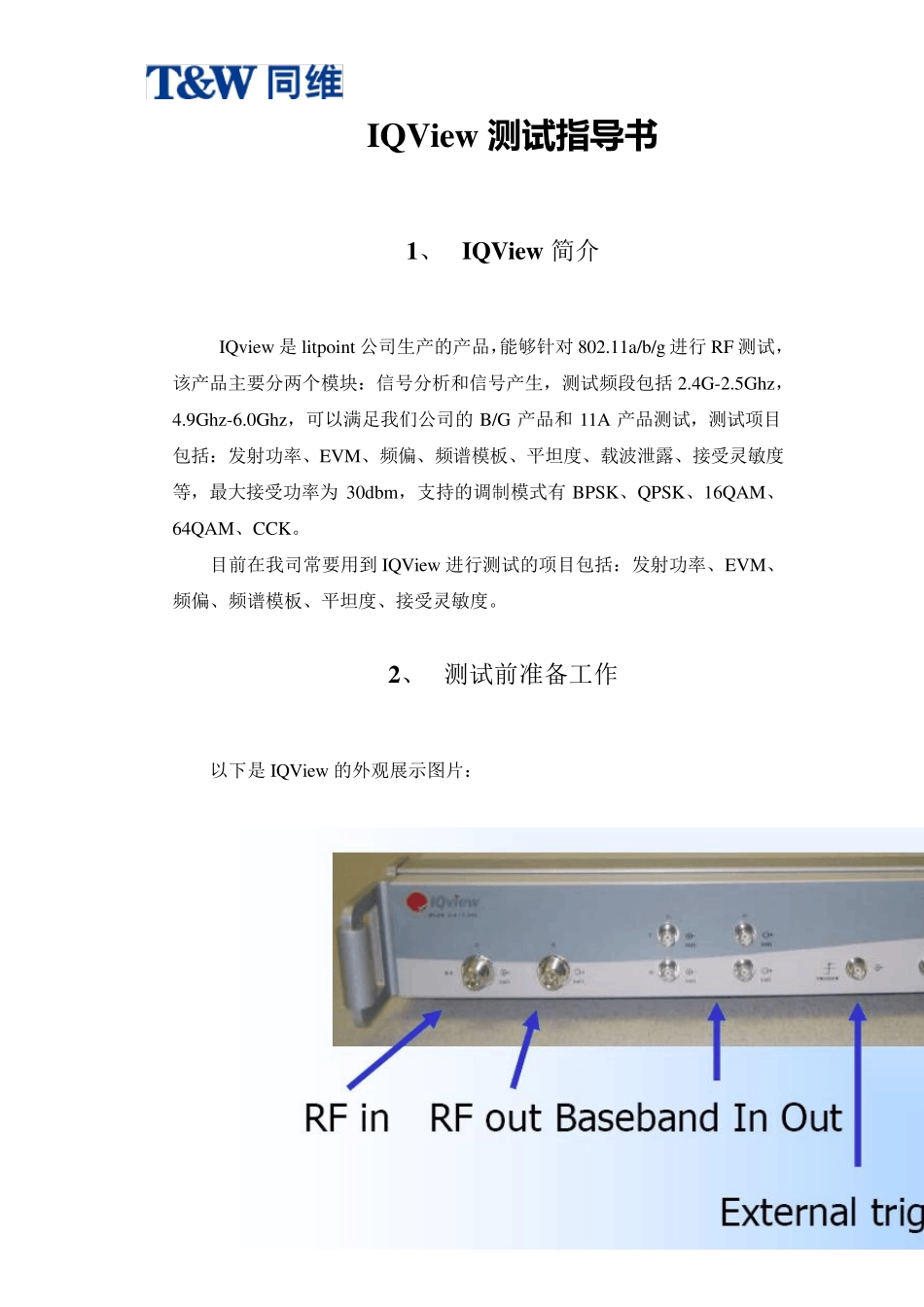

IQView测试指导书_第1页
1/12

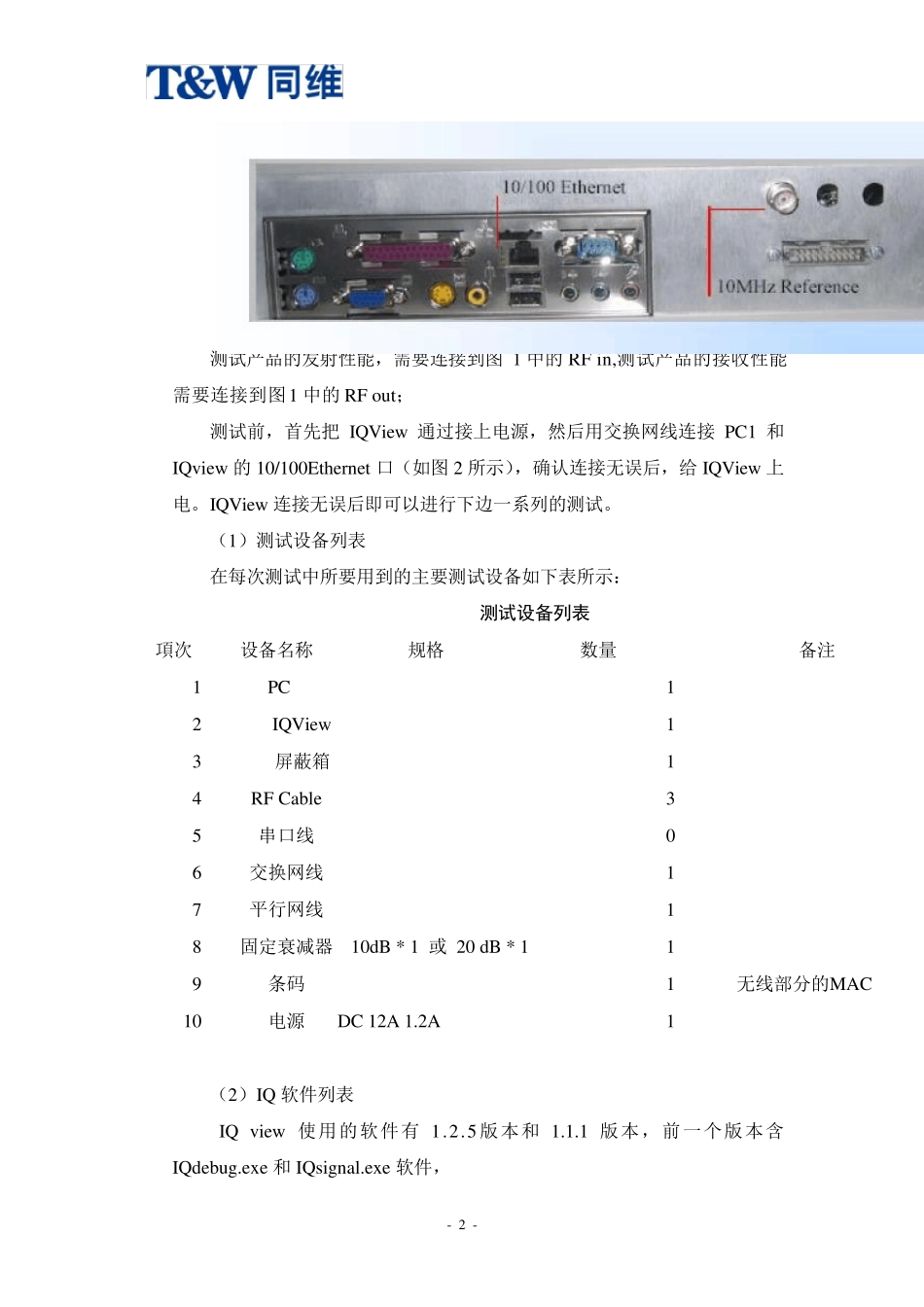

IQView测试指导书_第2页
2/12

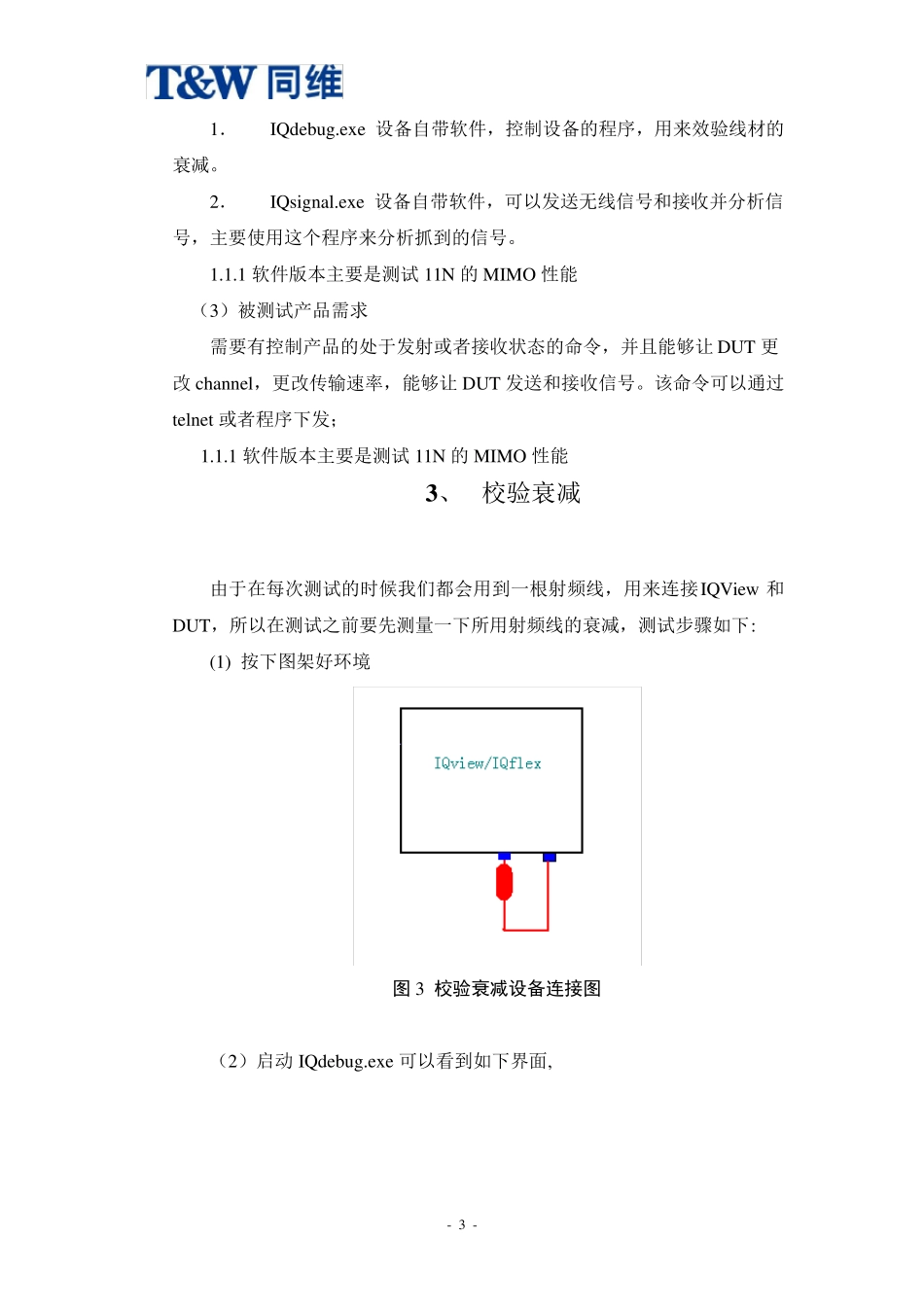

IQView测试指导书_第3页
3/12
- 1 - IQView 测 试 指 导 书 1、 IQView 简介 IQview 是 litpoint 公司生产的产品,能够针对 802.11a/b/g 进行 RF 测试,该产品主要分两个模块:信号分析和信号产生,测试频段包括 2.4G-2.5Ghz,4.9Ghz-6.0Ghz,可以满足我们公司的 B/G 产品和 11A 产品测试,测试项目包括:发射功率、EVM、频偏、频谱模板、平坦度、载波泄露、接受灵敏度等,最大接受功率为 30dbm,支持的调制模式有 BPSK、QPSK、16QAM、64QAM、CCK。 目前在我司常要用到 IQView 进行测试的项目包括:发射功率、EVM、频偏、频谱模板、平坦度、接受灵敏度。 2、 测试前准备工作 以下是 IQView 的外观展示图片: 图 1 IQView 正面图片 - 2 - 图2 IQView 背面图片 测试产品的发射性能,需要连接到图1 中的RF in,测试产品的接收性能需要连接到图1 中的RF out; 测试前,首先把IQView 通过接上电源,然后用交换网线连接PC1 和IQview 的10/100Ethernet 口(如图2 所示),确认连接无误后,给IQView 上电。IQView 连接无误后即可以进行下边一系列的测试。 (1)测试设备列表 在每次测试中所要用到的主要测试设备如下表所示: 测试设备列表 項次 设备名称 规格 数量 备注 1 PC 1 2 IQView 1 3 屏蔽箱 1 4 RF Cable 3 5 串口线 0 6 交换网线 1 7 平行网线 1 8 固定衰减器 10dB * 1 或 20 dB * 1 1 9 条码 1 无线部分的MAC 10 电源 DC 12A 1.2A 1 (2)IQ 软件列表 IQ view 使用的软件有 1.2.5 版本和1.1.1 版本,前一个版本含IQdebug.exe 和IQsignal.exe 软件, - 3 - 1. IQdebug.exe 设备自带软件,控制设备的程序,用来效验线材的衰减。 2. IQsignal.exe 设备自带软件,可以发送无线信号和接收并分析信号,主要使用这个程序来分析抓到的信号。 1.1.1 软件版本主要是测试11N 的MIMO 性能 (3)被测试产品需求 需要有控制产品的处于发射或者接收状态的命令,并且能够让DUT 更改channel,更改传输速率,能够让DUT 发送和接收信号。该命令可以通过telnet 或者程序下发; 1.1.1 软件版本主要是测试11N 的MIMO 性能 3 、 校验衰减 由于在每次测试的时候我们都会用到一根射频线,用来连接IQView 和DUT,所以在测试之前要先测量一下所用射频线的衰减,测试步骤如下: (1) 按下图架好环境 图3 校验衰减设备连接图 (2)启动 IQdebug.e...
