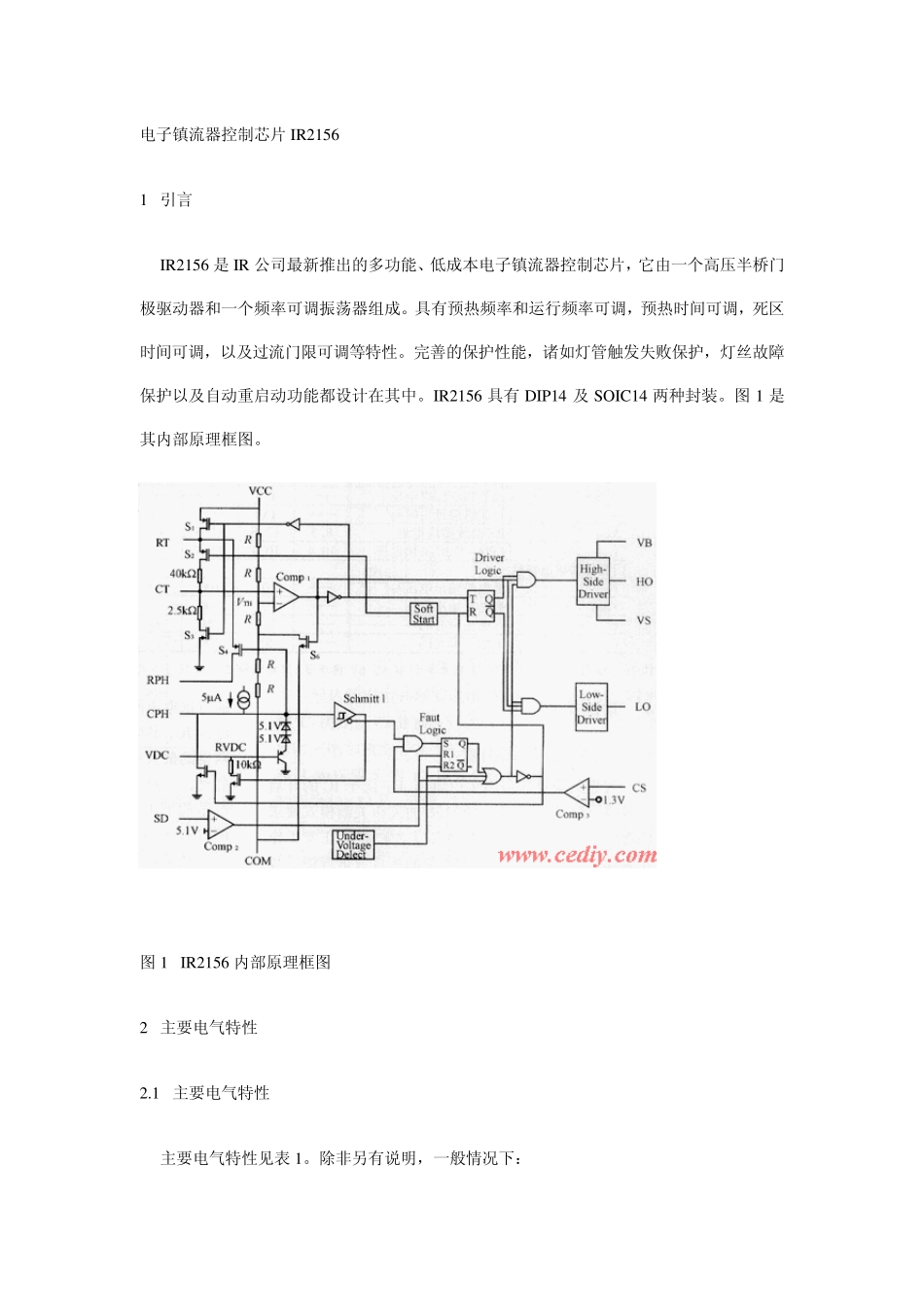

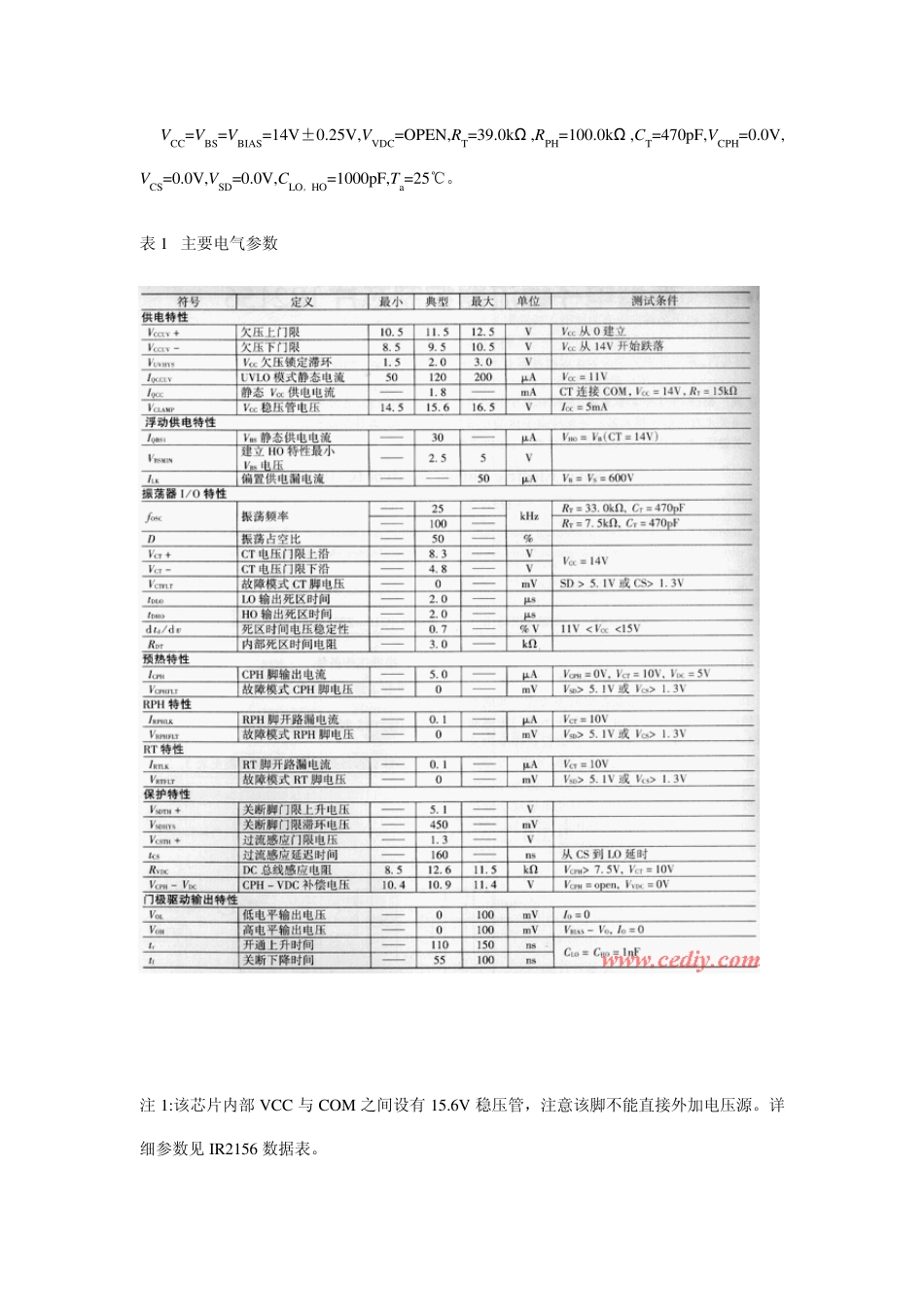

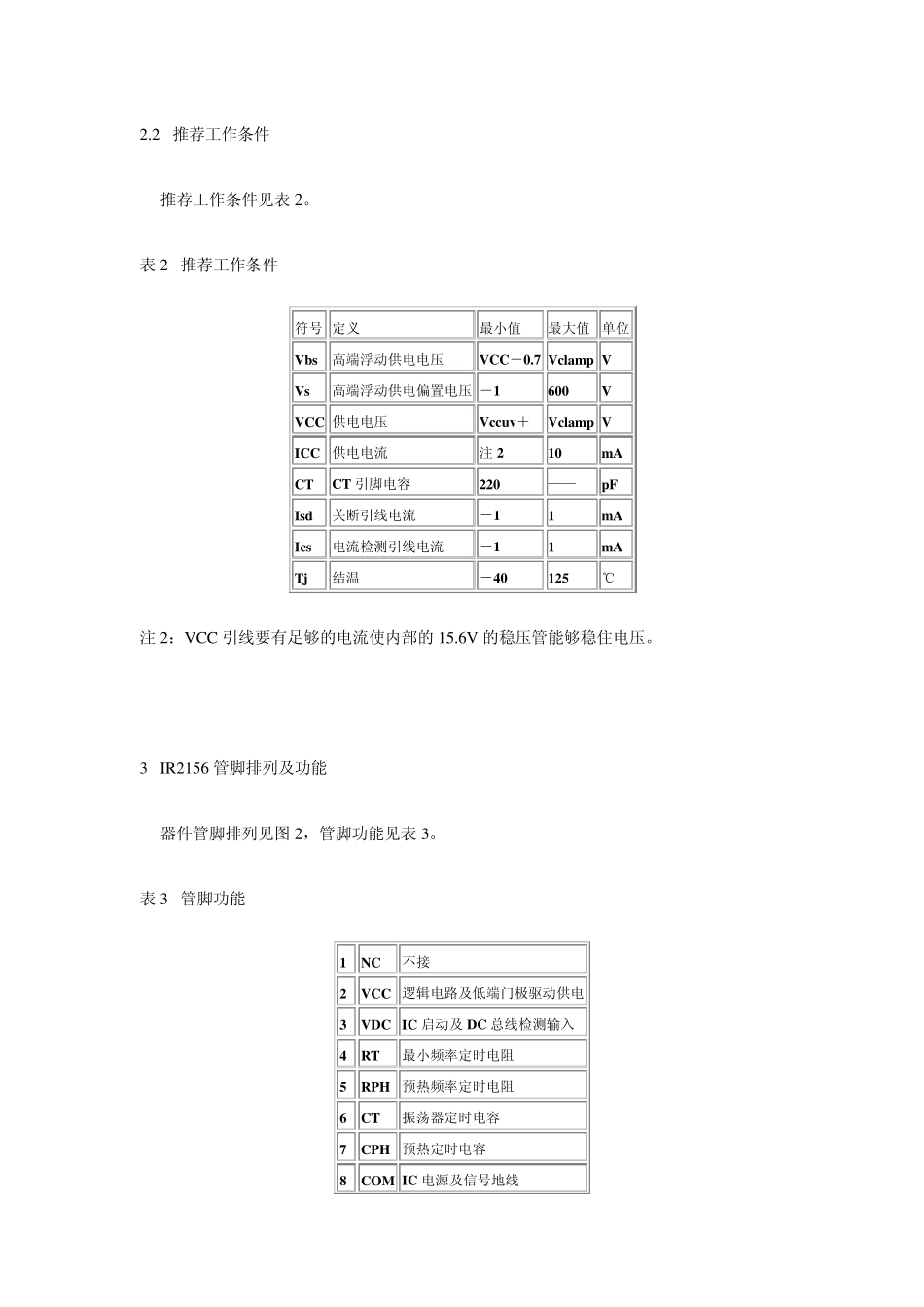

电子镇流器控制芯片IR2156 1 引言 IR2156 是IR 公司最新推出的多功能、低成本电子镇流器控制芯片，它由一个高压半桥门极驱动器和一个频率可调振荡器组成。具有预热频率和运行频率可调，预热时间可调，死区时间可调，以及过流门限可调等特性。完善的保护性能，诸如灯管触发失败保护，灯丝故障保护以及自动重启动功能都设计在其中。IR2156 具有 DIP14 及 SOIC14 两种封装。图 1 是其内部原理框图。 图 1 IR2156 内部原理框图 2 主要电气特性 2.1 主要电气特性 主要电气特性见表 1。除非另有说明，一般情况下： VCC=VBS=VBIAS=14V±0.25V,VVDC=OPEN,RT=39.0kΩ ,RPH=100.0kΩ ,CT=470pF,VCPH=0.0V,VCS=0.0V,VSD=0.0V,CLO，HO=1000pF,Ta=25℃。 表 1 主要电气参数 注 1:该芯片内部 VCC 与 COM 之间设有 15.6V 稳压管，注意该脚不能直接外加电压源。详细参数见 IR2156 数据表。 2.2 推荐工作条件 推荐工作条件见表2。 表2 推荐工作条件 符号 定义 最小值 最大值 单位 Vbs 高端浮动供电电压 VCC－0.7 Vclamp V Vs 高端浮动供电偏置电压 －1 600 V VCC 供电电压 Vccuv＋ Vclamp V ICC 供电电流 注2 10 mA CT CT 引脚电容 220 —— pF Isd 关断引线电流 －1 1 mA Ics 电流检测引线电流 －1 1 mA Tj 结温 －40 125 ℃ 注2：VCC 引线要有足够的电流使内部的 15.6V 的稳压管能够稳住电压。 3 IR2156 管脚排列及功能 器件管脚排列见图 2，管脚功能见表3。 表3 管脚功能 1 NC 不接 2 VCC 逻辑电路及低端门极驱动供电 3 VDC IC 启动及 DC 总线检测输入 4 RT 最小频率定时电阻 5 RPH 预热频率定时电阻 6 CT 振荡器定时电容 7 CPH 预热定时电容 8 COM IC 电源及信号地线 9 SD 关断输入 10 CS 电流检测输入 11 LO 低端门极驱动输出 12 V S 高端浮地 13 HO 高端门极驱动输出 14 V B 高端门极驱动浮动供电 图2 管脚排列 4 功能简介 4.1 欠压关断（U V LO）模式 欠压关断模式是当供电电压VCC 低于IC 的开启门限电压时，IC 不工作。IR2156 的欠压关断模式要求供电电流最小保持在 200μ A 以上，保证 IC 正常工作并驱动高低端输出。图3为典型的从直流母线馈电和从镇流器输出级充电泵共同为 IR2156 供电的例子。通过供电电阻(RSU PPLY)的电流一部分作为启动电流流入IC，其余给启动电容(CV C...
