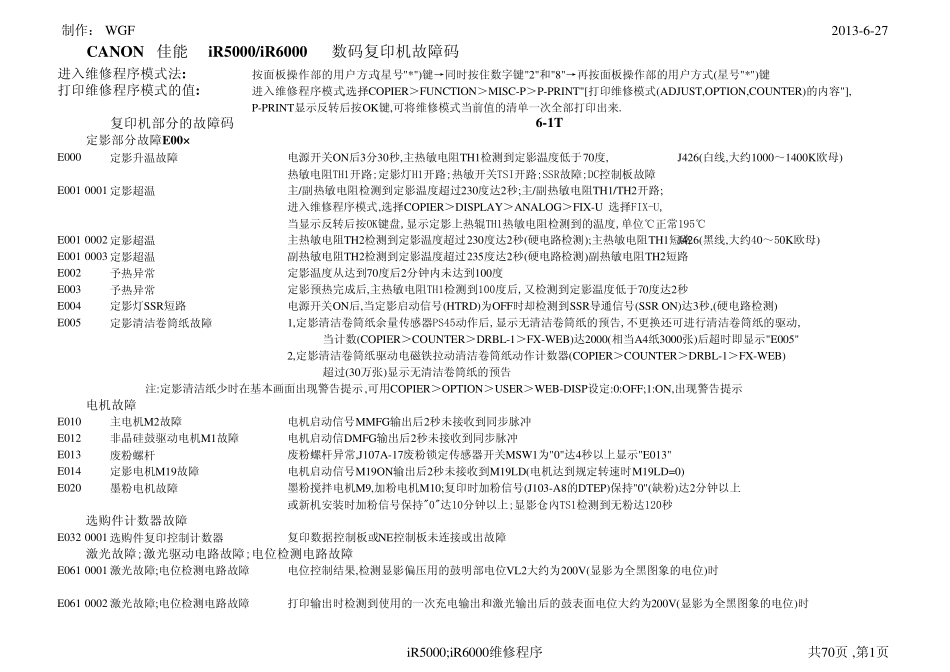

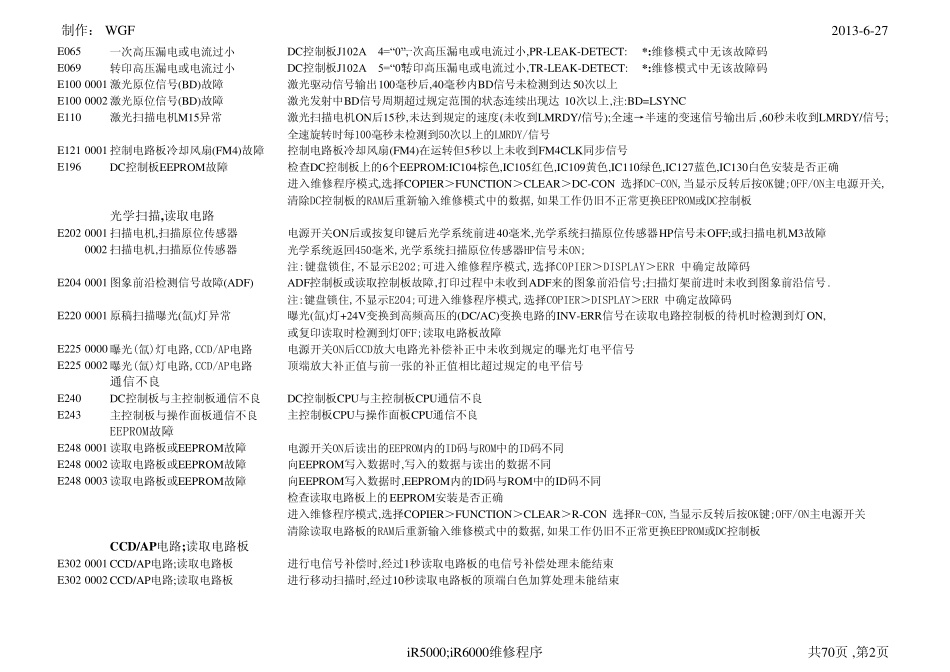

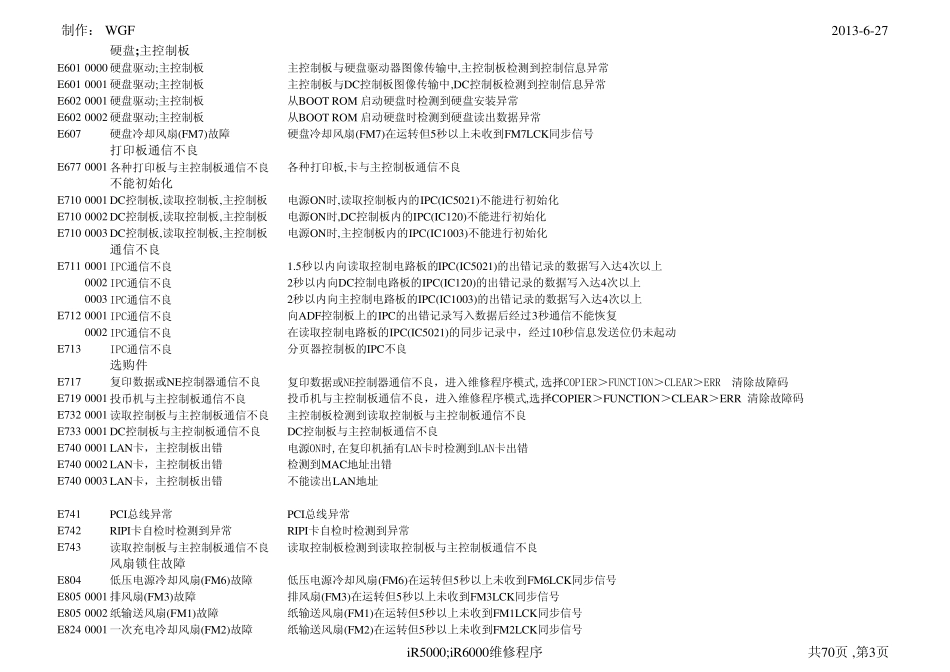

制作： WGF2013-6-27CANON 佳能 iR5000/iR6000 数码复印机故障码进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值:进入维修程序模式,选择COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],P-PRINT显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码6-1T定影部分故障E00×E000定影升温故障电源开关ON后3分30秒,主热敏电阻TH1检测到定影温度低于70度,J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC控制板故障E001 0001 定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻TH1/TH2开路;进入维修程序模式,选择COPIER＞DISPLAY＞ANALOG＞FIX-U 选择FIX-U,当显示反转后按OK键盘,显示定影上热辊TH1热敏电阻检测到的温度,单位℃正常195℃E001 0002 定影超温主热敏电阻TH2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻TH1短路J426(黑线,大约40～50K欧母)E001 0003 定影超温副热敏电阻TH2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻TH2短路E002予热异常定影温度从达到70度后2分钟内未达到100度E003予热异常定影预热完成后,主热敏电阻TH1检测到100度后,又检测到定影温度低于70度达2秒E004定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒,(硬电路检测)E005定影清洁卷筒纸故障1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示电机故障E010主电机M2故障电机启动信号MMFG输出后2秒未接收 到同步 脉 冲E012非 晶 硅 鼓 驱动电机M1故障电机启动信DMFG输出后2秒未接收 到同步 脉 冲E013废 粉 螺 杆废 粉 螺 杆 异常,J107A-17废 粉 锁 定传感器开关MSW1为"0"达4秒以 上显示"E013"E014定影电机M19故障电机启动信号M19ON输出后2秒未接收 到M19LD(电机达到规 定转速 时M19LD=0)E020墨 ...
