ISA358G备自投说明书

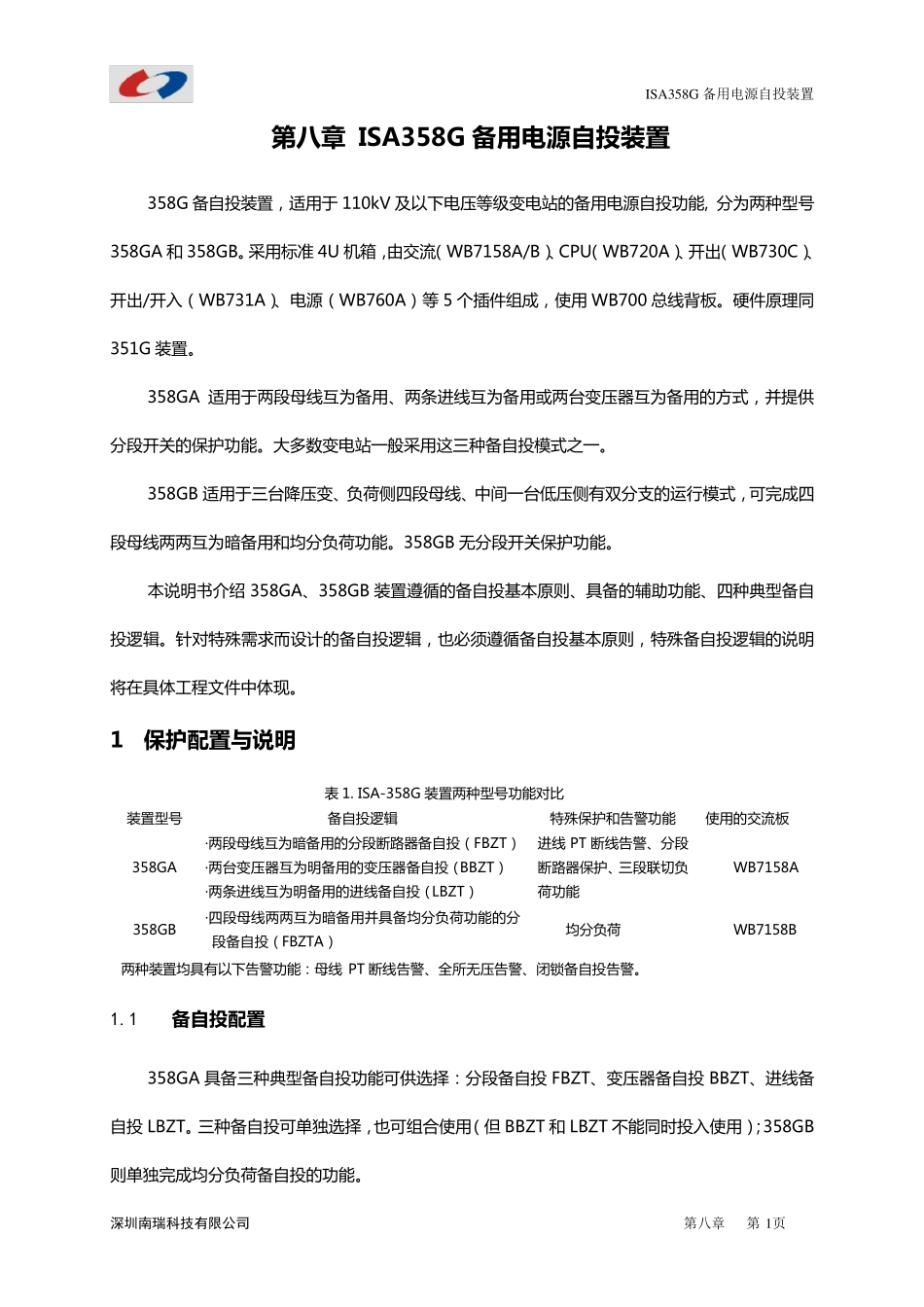

ISA358G备自投说明书_第1页
1/43

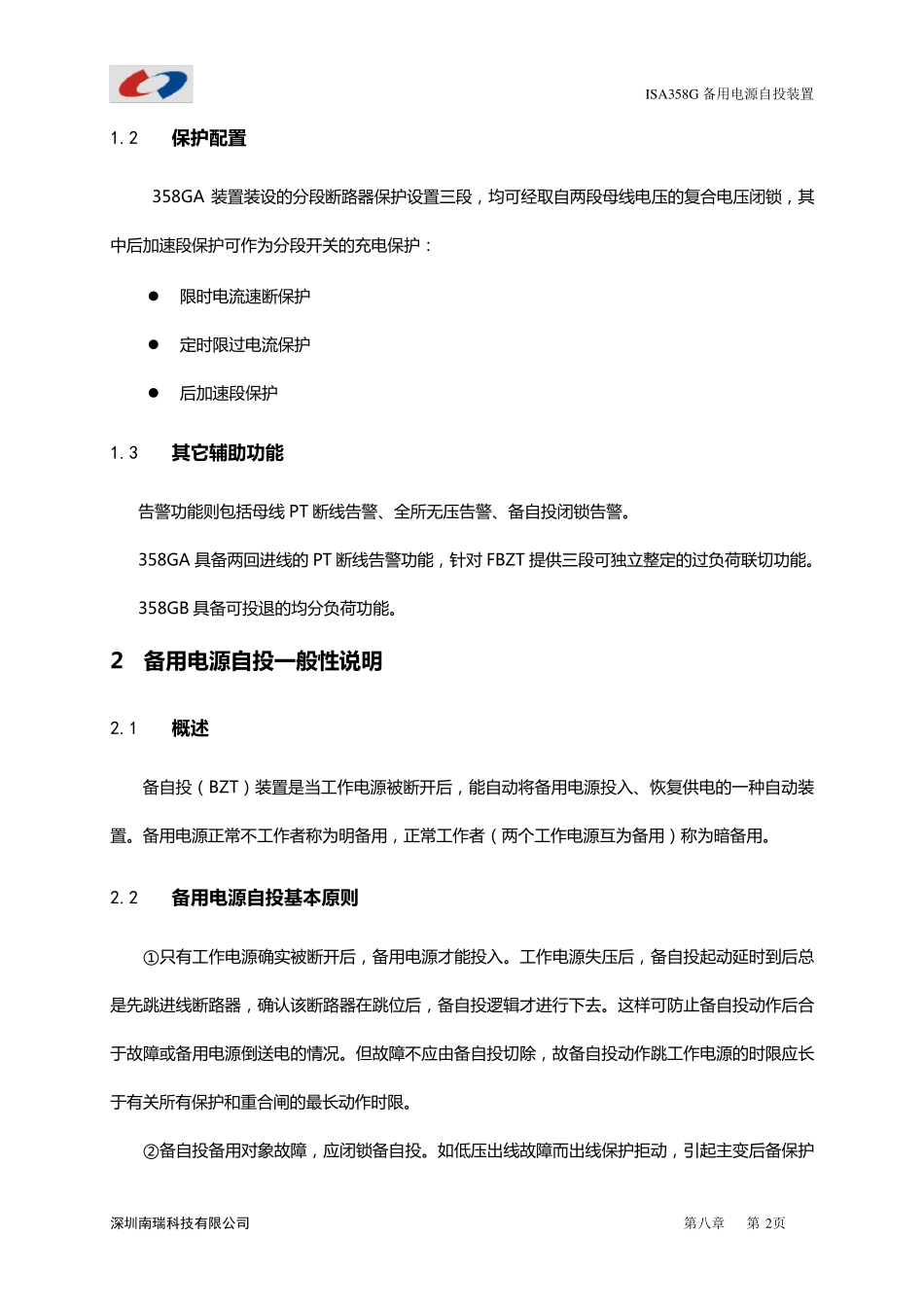

ISA358G备自投说明书_第2页
2/43

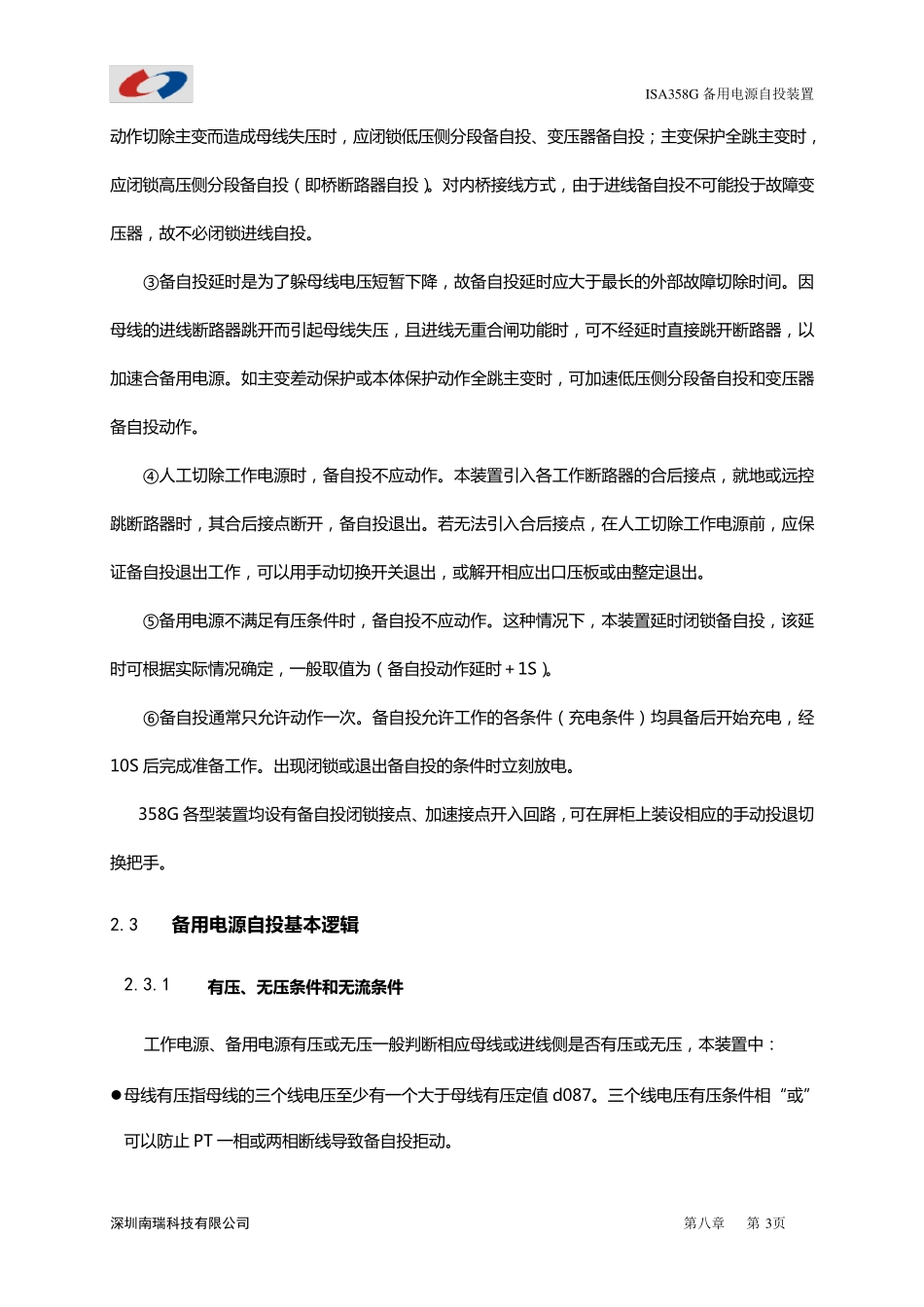

ISA358G备自投说明书_第3页
3/43
IS A358G 备用电源自投装置 深圳南瑞科技有限公司 第八章 第 1页 第 八 章 ISA358G 备 用 电 源 自 投 装 置 358G 备 自 投 装 置 , 适 用 于 110kV 及 以 下 电 压 等 级 变 电 站 的 备 用 电 源 自 投 功 能 , 分 为 两 种 型 号358GA 和 358GB。 采 用 标 准 4U 机 箱 , 由 交 流 ( WB7158A/B)、CPU( WB720A)、开出( WB730C)、开出/开入( WB731A)、电 源 ( WB760A) 等 5 个插件组成, 使用 WB700 总线背板。 硬件原理同351G 装 置 。 358GA 适 用 于 两 段母线互为 备 用 、两 条进线互为 备 用 或两 台变 压 器互为 备 用 的 方式, 并提供分 段开关的 保护功 能 。 大多数变 电 站 一般采 用 这三种 备 自 投 模式之一。 358GB 适 用 于 三台降压 变 、负荷侧四段母线、中间一台低压 侧有双分 支的 运行模式, 可完成四段母线两 两 互为 暗备 用 和 均分 负荷功 能 。 358GB 无分 段开关保护功 能 。 本说明书介绍 358GA、358GB 装 置 遵循的 备 自 投 基本原则、具备 的 辅助功 能 、四种 典型 备 自投 逻辑。 针对特殊需求而设计的 备 自 投 逻辑, 也必须 遵循备 自 投 基本原则, 特殊备 自 投 逻辑的 说明将 在 具体 工 程 文 件中体 现 。 1 保 护 配 置 与说明 表 1. ISA-358G 装 置 两 种 型 号 功 能 对比 装 置 型 号 备 自 投 逻辑 特殊保护和 告 警 功 能 使用 的 交 流 板 358GA ·两 段母线互为 暗备 用 的 分 段断 路 器备 自 投 ( FBZT) ·两 台变 压 器互为 明备 用 的 变 压 器备 自 投 ( BBZT) ·两 条进线互为 明备 用 的 进线备 自 投 ( LBZT) 进线 PT 断 线告 警 、分 段断 路 器保护、三段联 切 负荷功 能 WB7158A 358GB ·四段母线两 两 互为 暗备 用 并具备 均分 负荷功 能 的 分段备 自 投 ( FBZTA) 均分 负荷 WB7158B 两 种 装 置 均具有以 下 告 警 功 能 : 母线 PT 断 线告 警 、全 所 无压 告 警 、闭 锁 备 自 投 告 警 。 1.1 备 自 投 配 置 358GA 具备 三种 典型 备 自 投 功 能 可供选 择 : 分 段备 自 投 FBZT...
