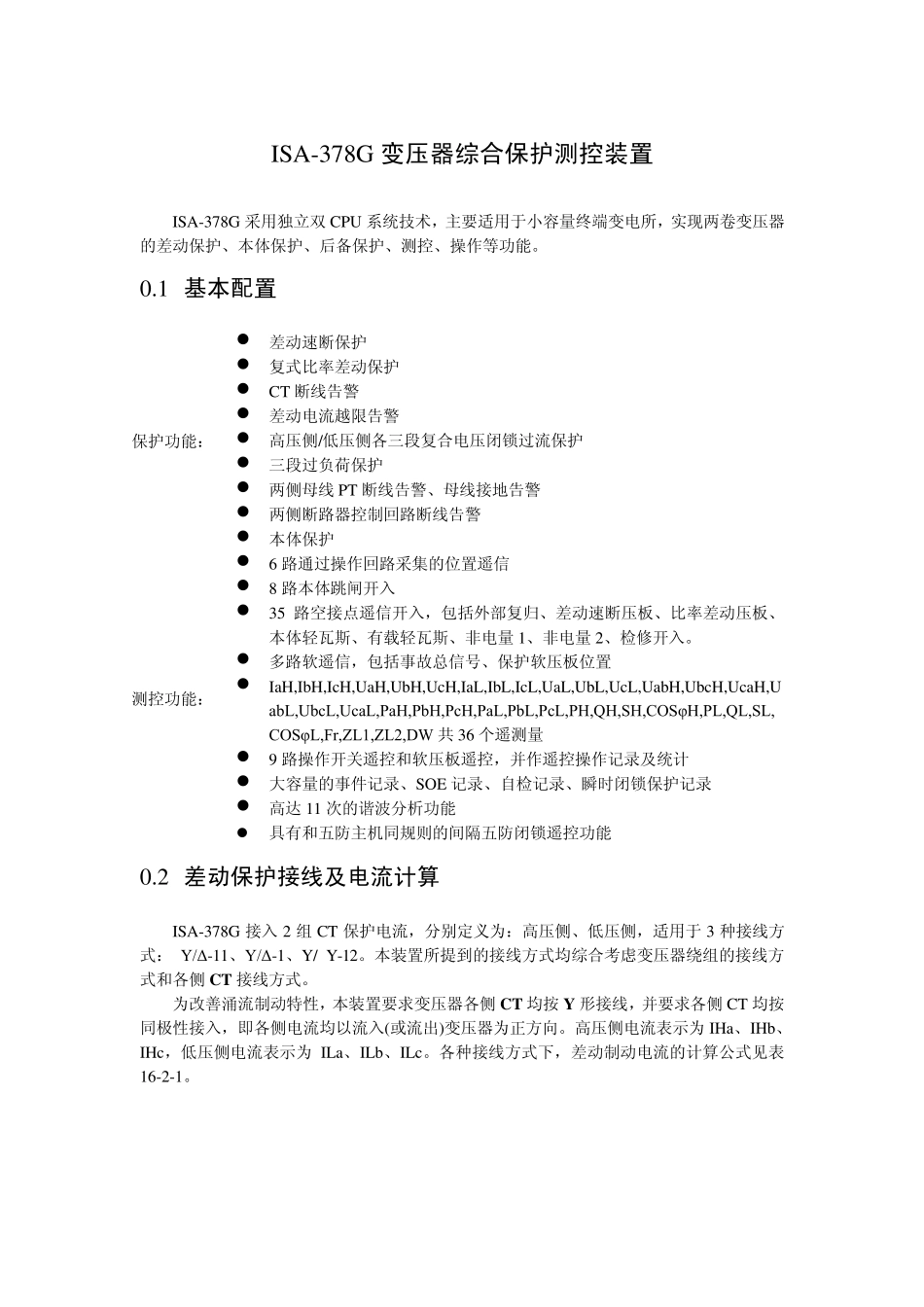

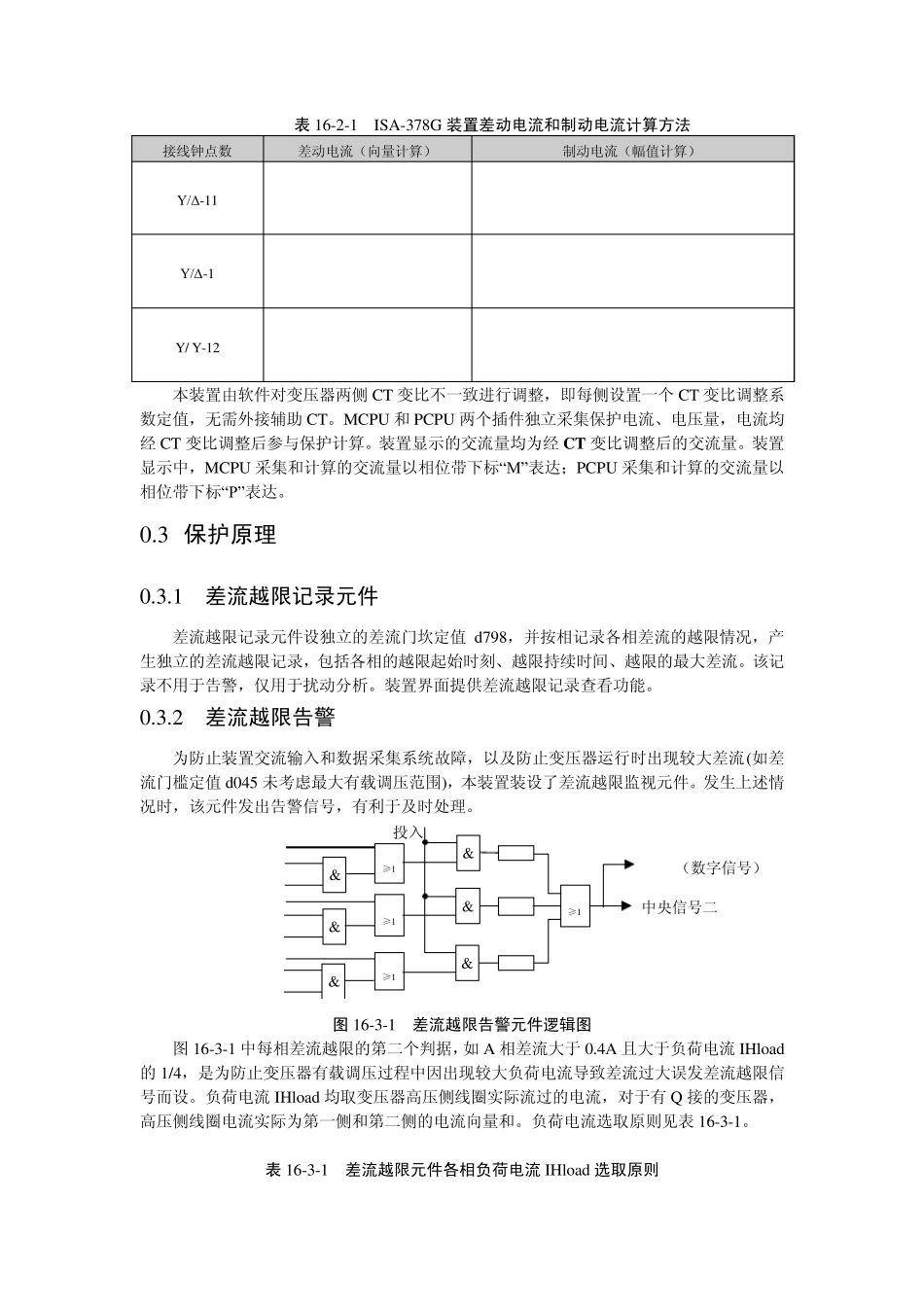

ISA-378G 变压器综合保护测控装置 ISA-378G 采用独立双CPU 系统技术，主要适用于小容量终端变电所，实现两卷变压器的差动保护、本体保护、后备保护、测控、操作等功能。 0.1 基本配置 保护功能： 差动速断保护 复式比率差动保护 CT 断线告警 差动电流越限告警 高压侧/低压侧各三段复合电压闭锁过流保护 三段过负荷保护 两侧母线 PT 断线告警、母线接地告警 两侧断路器控制回路断线告警 本体保护 测控功能： 6 路通过操作回路采集的位置遥信 8 路本体跳闸开入 35 路空接点遥信开入，包括外部复归、差动速断压板、比率差动压板、本体轻瓦斯、有载轻瓦斯、非电量1、非电量2、检修开入。 多路软遥信，包括事故总信号、保护软压板位置 IaH,IbH,IcH,UaH,UbH,UcH,IaL,IbL,IcL,UaL,UbL,UcL,UabH,UbcH,UcaH,UabL,UbcL,UcaL,PaH,PbH,PcH,PaL,PbL,PcL,PH,QH,SH,COSφH,PL,QL,SL,COSφL,Fr,ZL1,ZL2,DW 共 36 个遥测量 9 路操作开关遥控和软压板遥控，并作遥控操作记录及统计 大容量的事件记录、SOE 记录、自检记录、瞬时闭锁保护记录 高达 11 次的谐波分析功能 具有和五防主机同规则的间隔五防闭锁遥控功能 0.2 差动保护接线及电流计算 ISA-378G 接入 2 组 CT 保护电流，分别定义为：高压侧、低压侧，适用于3 种接线方式： Y/Δ-11、Y/Δ-1、Y/ Y-12。本装置所提到的接线方式均综合考虑变压器绕组的接线方式和各侧 CT 接线方式。 为改善涌流制动特性，本装置要求变压器各侧 CT 均按 Y 形接线，并要求各侧 CT 均按同极性接入，即各侧电流均以流入(或流出)变压器为正方向。高压侧电流表示为 IHa、IHb、IHc，低压侧电流表示为 ILa、ILb、ILc。各种接线方式下，差动制动电流的计算公式见表16-2-1。 表16-2-1 ISA-378G 装置差动电流和制动电流计算方法 接线钟点数 差动电流（向量计算） 制动电流（幅值计算） Y/Δ-11 Ida=IHab+ILa Idb=IHbc+ILb Idc=IHca+ILc Ira=||Ida|-|IHab|-|ILa|| Irb=||Idb|-|IHbc|-|ILb|| Irc=||Idc|-|IHca|-|ILc|| Y/Δ-1 Ida=IHac+ILa Idb=IHba+ILb Idc=IHcb+ILc Ira=||Ida|-|IHac|-|ILa|| Irb=||Idb|-|IHba|-|ILb|| Irc=||Idc|-|IHcb|-|ILc|| Y/ Y-12 Ida=IHa+ILa Idb=IHb+ILb Idc=IHc+ILc Ira=||Ida|-|IHa|-|ILa|| Irb=||Idb|-|IHb|-|ILb|| Irc=||Idc|-|IHc|-|ILc|...
