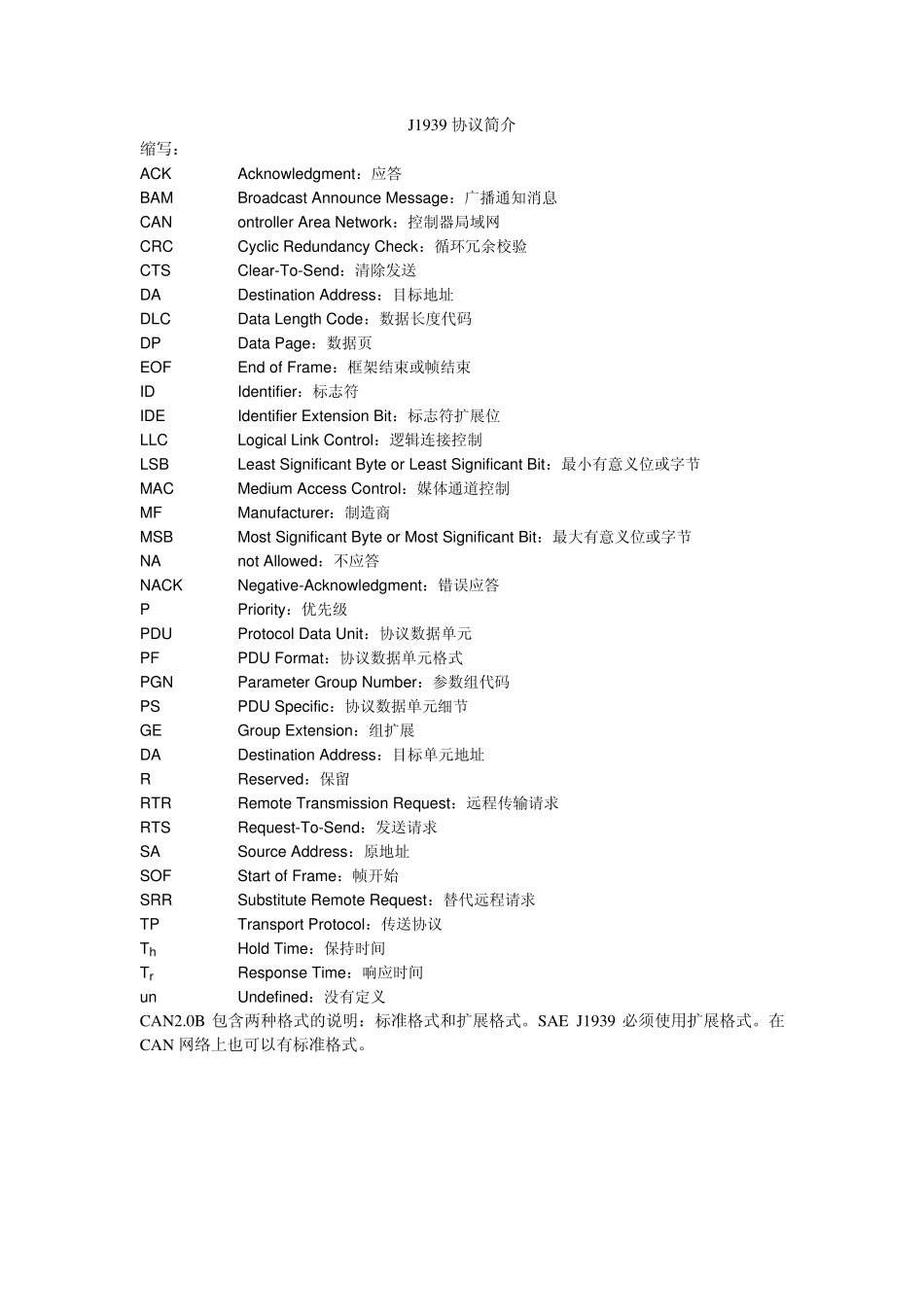

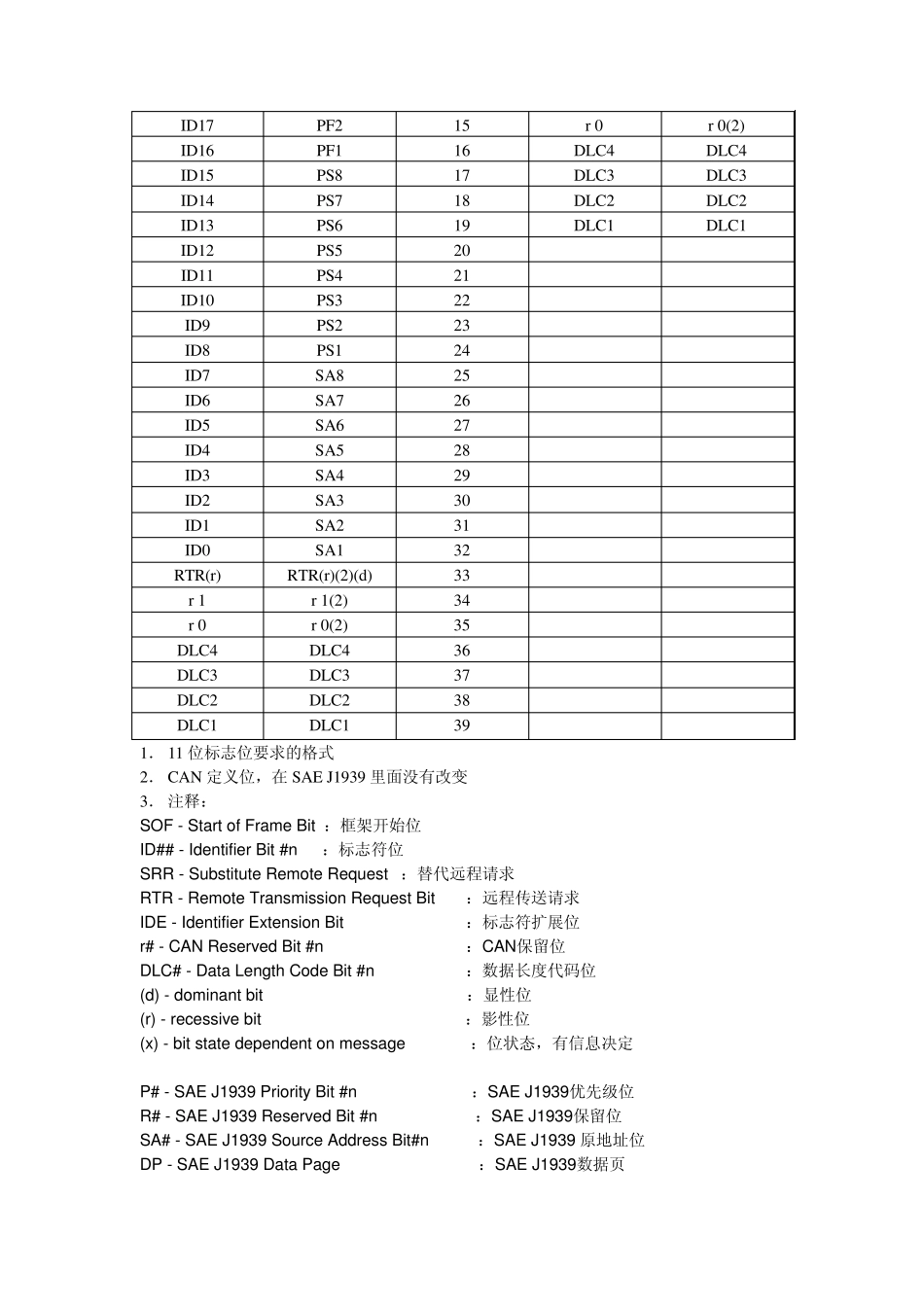

J1939 协议简介 缩写： ACK Acknowledgment：应答 BAM Broadcast Announce Message：广播通知消息 CAN ontroller Area Network：控制器局域网 CRC Cyclic Redundancy Check：循环冗余校验 CTS Clear-To-Send：清除发送 DA Destination Address：目标地址 DLC Data Length Code：数据长度代码 DP Data Page：数据页 EOF End of Frame：框架结束或帧结束 ID Identifier：标志符 IDE Identifier Extension Bit：标志符扩展位 LLC Logical Link Control：逻辑连接控制 LSB Least Significant Byte or Least Significant Bit：最小有意义位或字节 MAC Medium Access Control：媒体通道控制 MF Manufacturer：制造商 MSB Most Significant Byte or Most Significant Bit：最大有意义位或字节 NA not Allowed：不应答 NACK Negative-Acknowledgment：错误应答 P Priority：优先级 PDU Protocol Data Unit：协议数据单元 PF PDU Format：协议数据单元格式 PGN Parameter Group Number：参数组代码 PS PDU Specific：协议数据单元细节 GE Group Extension：组扩展 DA Destination Address：目标单元地址 R Reserved：保留 RTR Remote Transmission Request：远程传输请求 RTS Request-To-Send：发送请求 SA Source Address：原地址 SOF Start of Frame：帧开始 SRR Substitute Remote Request：替代远程请求 TP Transport Protocol：传送协议 Th Hold Time：保持时间 Tr Response Time：响应时间 un Undefined：没有定义 CAN2.0B 包含两种格式的说明：标准格式和扩展格式。SAE J1939 必须使用扩展格式。在CAN 网络上也可以有标准格式。 图1：标准格式 图2：扩展格式 SAE J1939 信息框架格式――CAN 扩展格式信息，如图2 所示，包含了一个协议数据单元（PDU）。PDU 包含 7 个预先定义的部分：优先级、保留位、数据页、PDU 格式、PDU 细节、原地址和数据部分。 表 1： 29 位标志符 CAN 29 位标志符 J1939 位的位置 11 位标志符 CAN 11 位标志符 J1939(1) SOF SOF(2) 1 SOF SOF(2) ID28 P3 2 ID11 P3 DI27 P2 3 ID10 P2 ID26 P1 4 ID9 P1 ID25 R1 5 ID8 SA8 ID24 DP 6 ID7 SA7 ID23 PF8 7 ID6 SA6 ID22 PF7 8 ID5 SA5 ID21 PF6 9 ID4 SA4 ID20 PF...
