JB8194法兰尺寸表全

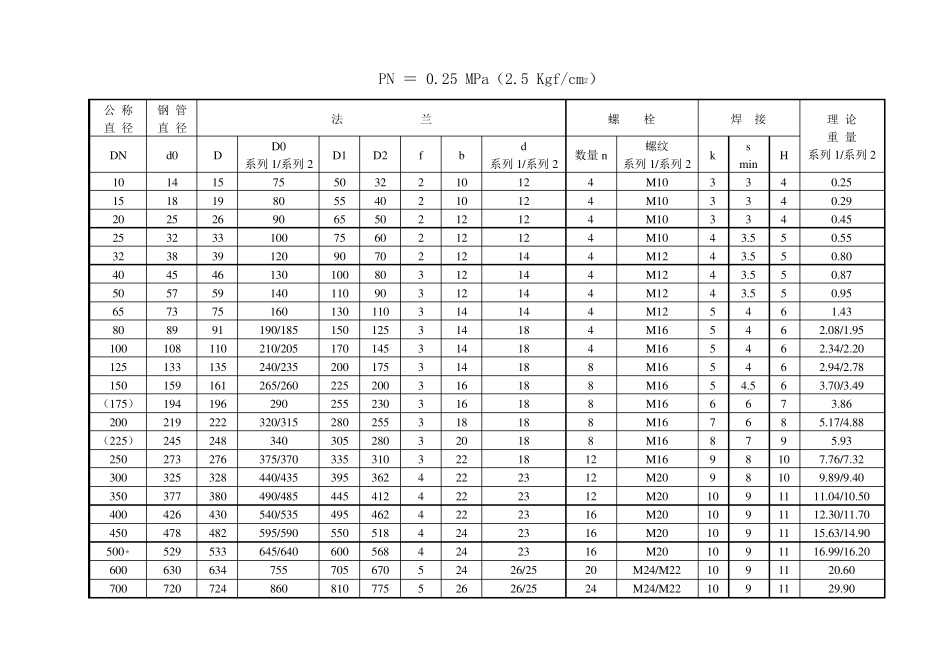

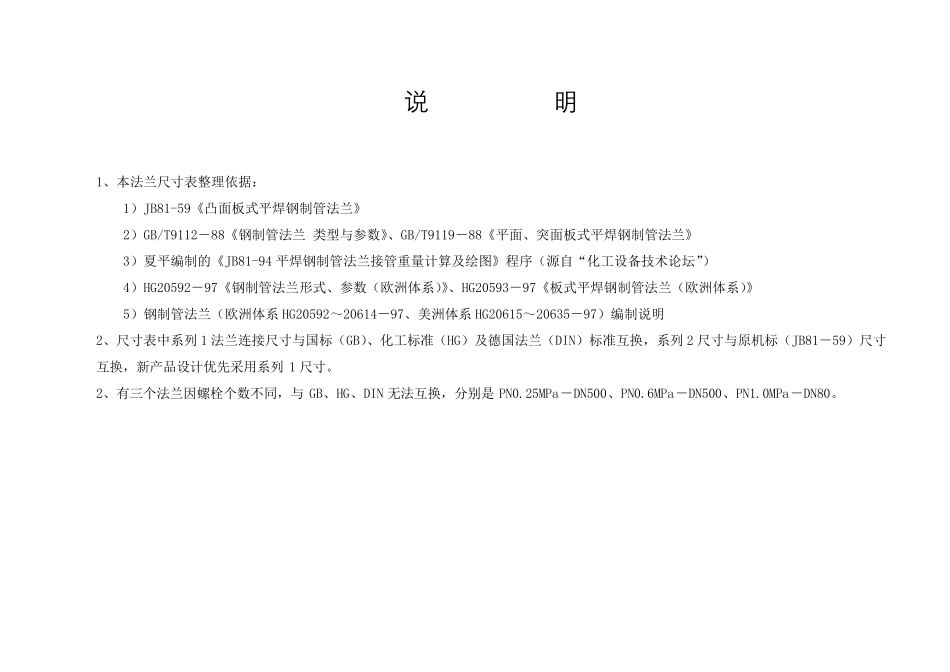

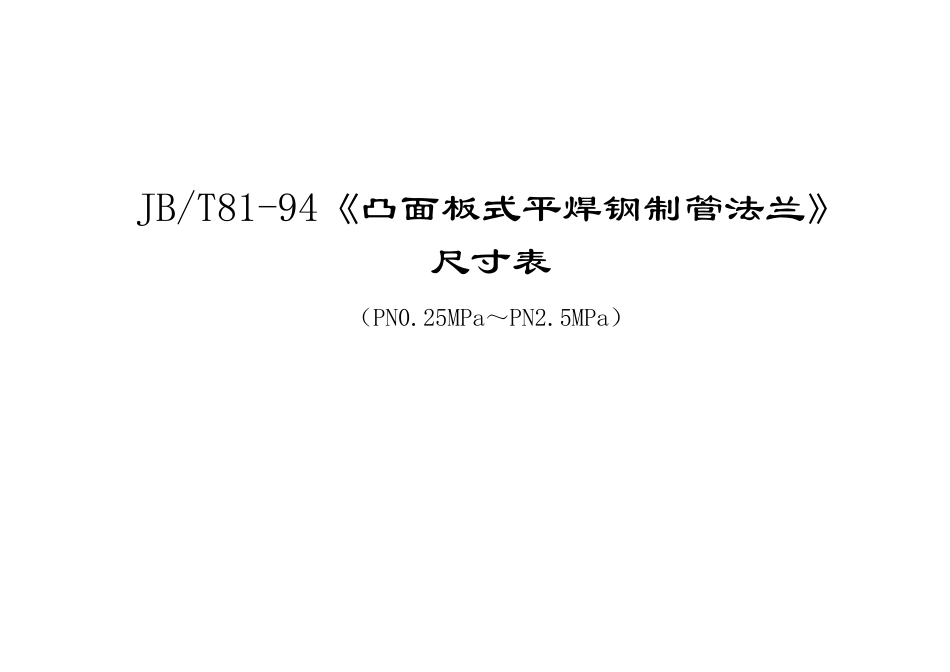

JB/T81-94《凸面板式平焊钢制管法兰》 尺寸表 （PN0.25MPa～PN2.5MPa） 说 明 1、本法兰尺寸表整理依据： 1）JB81-59《凸面板式平焊钢制管法兰》 2）GB/T9112－88《钢制管法兰 类型与参数》、GB/T9119－88《平面、突面板式平焊钢制管法兰》 3）夏平编制的《JB81-94 平焊钢制管法兰接管重量计算及绘图》程序（源自“化工设备技术论坛”） 4）HG20592－97《钢制管法兰形式、参数（欧洲体系）》、HG20593－97《板式平焊钢制管法兰（欧洲体系）》 5）钢制管法兰（欧洲体系 HG20592～20614－97、美洲体系 HG20615～20635－97）编制说明 2、尺寸表中系列 1 法兰连接尺寸与国标（GB）、化工标准（HG）及德国法兰（DIN）标准互换，系列 2 尺寸与原机标（JB81－59）尺寸互换，新产品设计优先采用系列 1 尺寸。 2、有三个法兰因螺栓个数不同，与GB、HG、DIN 无法互换，分别是 PN0.25MPa－DN500、PN0.6MPa－DN500、PN1.0MPa－DN80。 PN ＝ 0.25 MPa（2.5 Kgf/cm2） 公 称 直 径 钢 管 直 径 法 兰 螺 栓 焊 接 理 论 重 量 系列 1/系列 2 DN d0 D D0 系列 1/系列 2 D1 D2 f b d 系列 1/系列 2 数量 n 螺纹 系列 1/系列 2 k s min H 10 14 15 75 50 32 2 10 12 4 M10 3 3 4 0.25 15 18 19 80 55 40 2 10 12 4 M10 3 3 4 0.29 20 25 26 90 65 50 2 12 12 4 M10 3 3 4 0.45 25 32 33 100 75 60 2 12 12 4 M10 4 3.5 5 0.55 32 38 39 120 90 70 2 12 14 4 M12 4 3.5 5 0.80 40 45 46 130 100 80 3 12 14 4 M12 4 3.5 5 0.87 50 57 59 140 110 90 3 12 14 4 M12 4 3.5 5 0.95 65 73 75 160 130 110 3 14 14 4 M12 5 4 6 1.43 80 89 91 190/185 150 125 3 14 18 4 M16 5 4 6 2.08/1.95 100 108 110 210/205 170 145 3 14 18 4 M16 5 4 6 2.34/2.20 125 133 135 240/235 200 175 3 14 18 8 M16 5 4 6 2.94/2.78 150 159 161 265/260 225 200 3 16 18 8 M16 5 4.5 6 3.70/3.49 （175） 194 196 290 255 230 3 16 18 8 M16 6 6 7 3.86 200 219 222 320/315 280 255 3 18 18 8 M16 7 6 8 5.17/4.88 （225） 245 248 340 305 280 3 20 18 8 M16 8 7 9...
