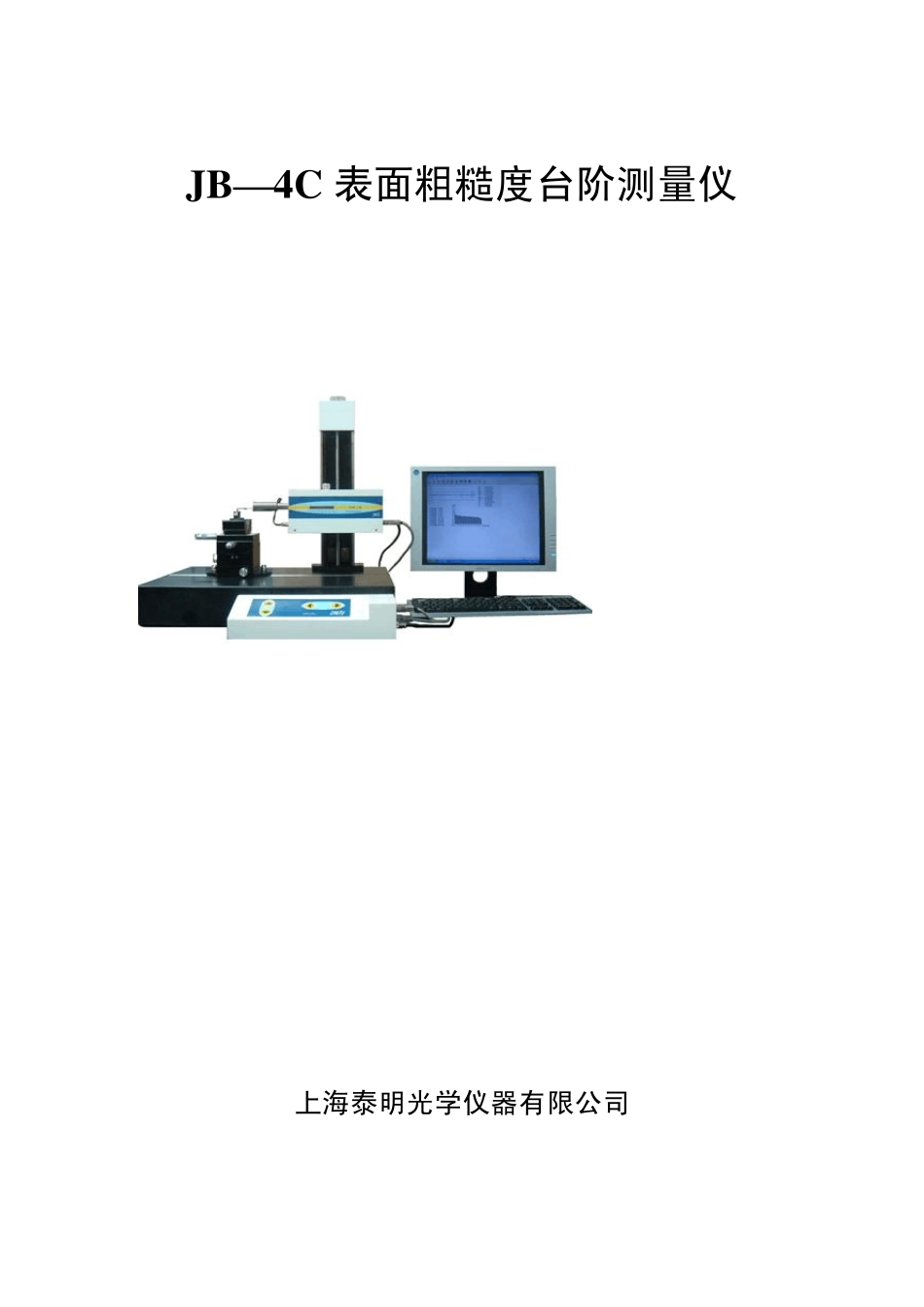

JB—4C精密粗糙度台阶测试仪

JB—4C 表面粗糙度台阶测量仪 上海泰明光学仪器有限公司 1 目录 1. 概述 1.1 仪器总图 1.2 主要技术指标 2. 操作方法 2.1 电缆连接 2.2 操作与显示 2.2.1 进入测量程序 2.2.2 传感器位置的调整 2.2.3 测量 2.2.4 显示粗糙度参数和打印 2.2.5 测量台阶和Pt 3. 系统标定 3.1 仪器的标定 3.2 数据的修正 4. 电脑简介 4.1 系统软件 4.2 硬件 5. 参数说明 2 1 . 概述： JB-4C 精密粗糙度仪是一种触针式表面粗糙度测量仪器，该仪器可对各种零件表面的粗糙度进行测试；可对平面、斜面、外园柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试；并实现多种 参 数 测 量 。 本 仪 器 依 据GB/T3505-2000 、 GB/T6062-2001 、GB/T10610-1998 国家标准及ISO5436、 ISO11562 国际标准制造。 仪器由花岗岩平板、工作台、传感器、驱动箱、显示器、电脑和打印机等部分组成，驱动箱提供了一个行程为40 毫米长的高精度直线基准导轨，传感器沿导轨作直线运动，驱动箱可通过顶部水平调节钮作±10 度的水平调整。仪器带有电脑及专用测量软件，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000 个点。并可显示或打印轮廓，各种粗糙度参数及轮廓的支承长度率曲线等。 1.1 仪器总图如下： 3 1-传感器 2-电缆1 3-驱动箱 4-电缆2 5-电缆3 6-显示器 7-电脑主机 8-打印机 9-电缆4 10-电缆5 11-电源插座 12-开关 13-电缆6 14-控制盒 15-花岗岩平板 16-工作台 图 1.1 1.2 主要技术指标： （ 1） 测量参数：Ra,,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲线等。 (2) 取样长度L： 0.25, 0.8, 2.5mm（测量圆弧面或球面取样长度可选择0.25mm 和 0.8mm）。 （ 3） 评定长度Ln： 1L， 2L， 3L， 4L， 5L 等可任选。 ⑷ 测量范围：Ra 0.01-10μ m；传感器垂直移动范围 0.6mm。 ⑸ 最小显示值：0.001um。 ⑹ 仪器示值误差：≤±5%± 4nm。 ⑺ 传感器移动的速度：2 mm/sec。采样速度:0.5mm/sec。 ⑻ 台阶和Pt 测量范围:± 48μ m,分辨率:0.1μ m。 4 （ 9） 可测内孔：≥5mm。 （ 10） 传感器触针：标准型（高度小于8mm），小孔型各1 支。触针半径2μ m，静态测力0.75mN。 （ 11） 可以测量轴承内外圈滚道的粗糙度；测量尺寸：内圈：最大外径徑280m m ;外圈：最小孔径徑12m m ; 厚度：小于160m m...
