JC21100型开式固定台压力机说明书

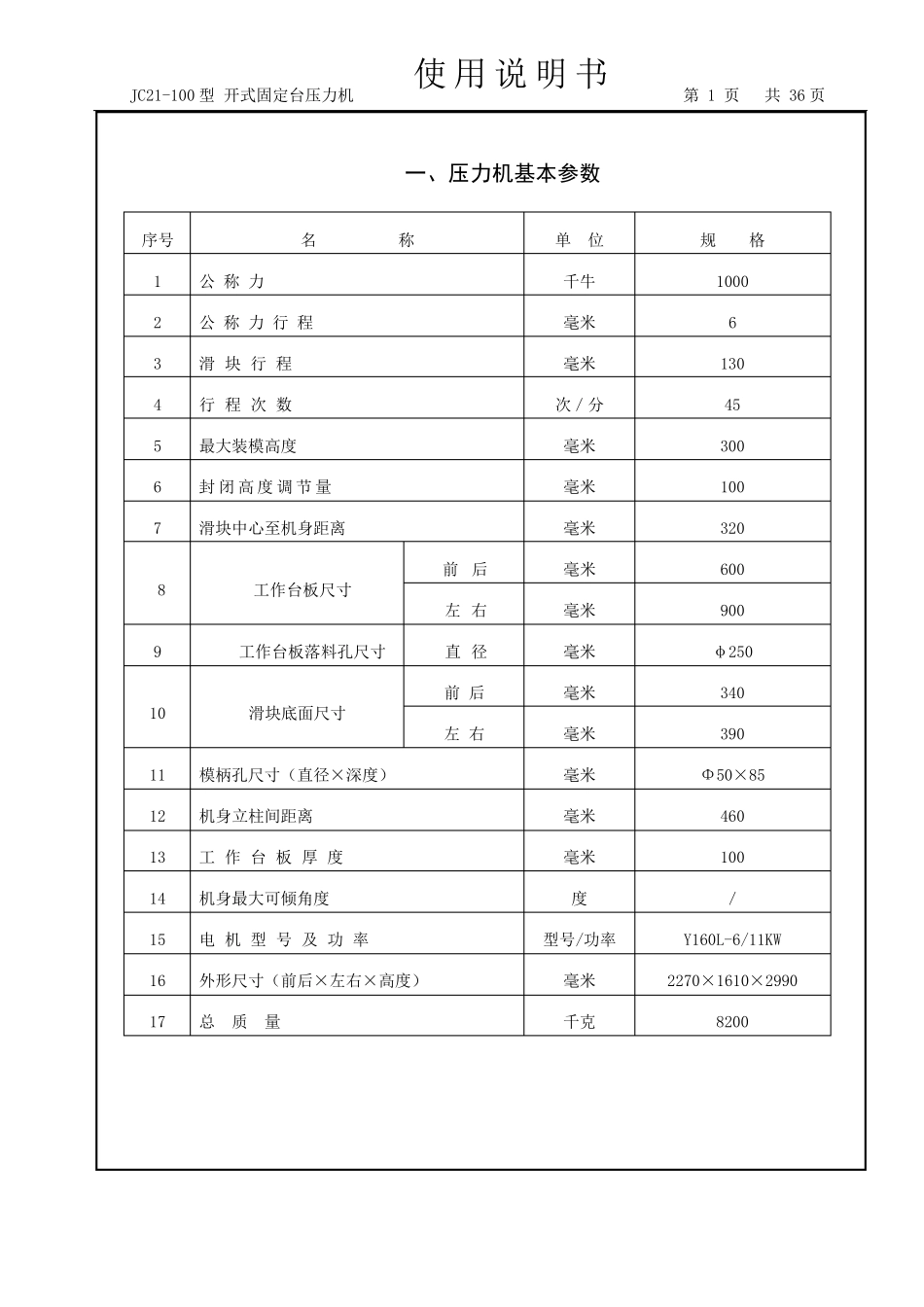

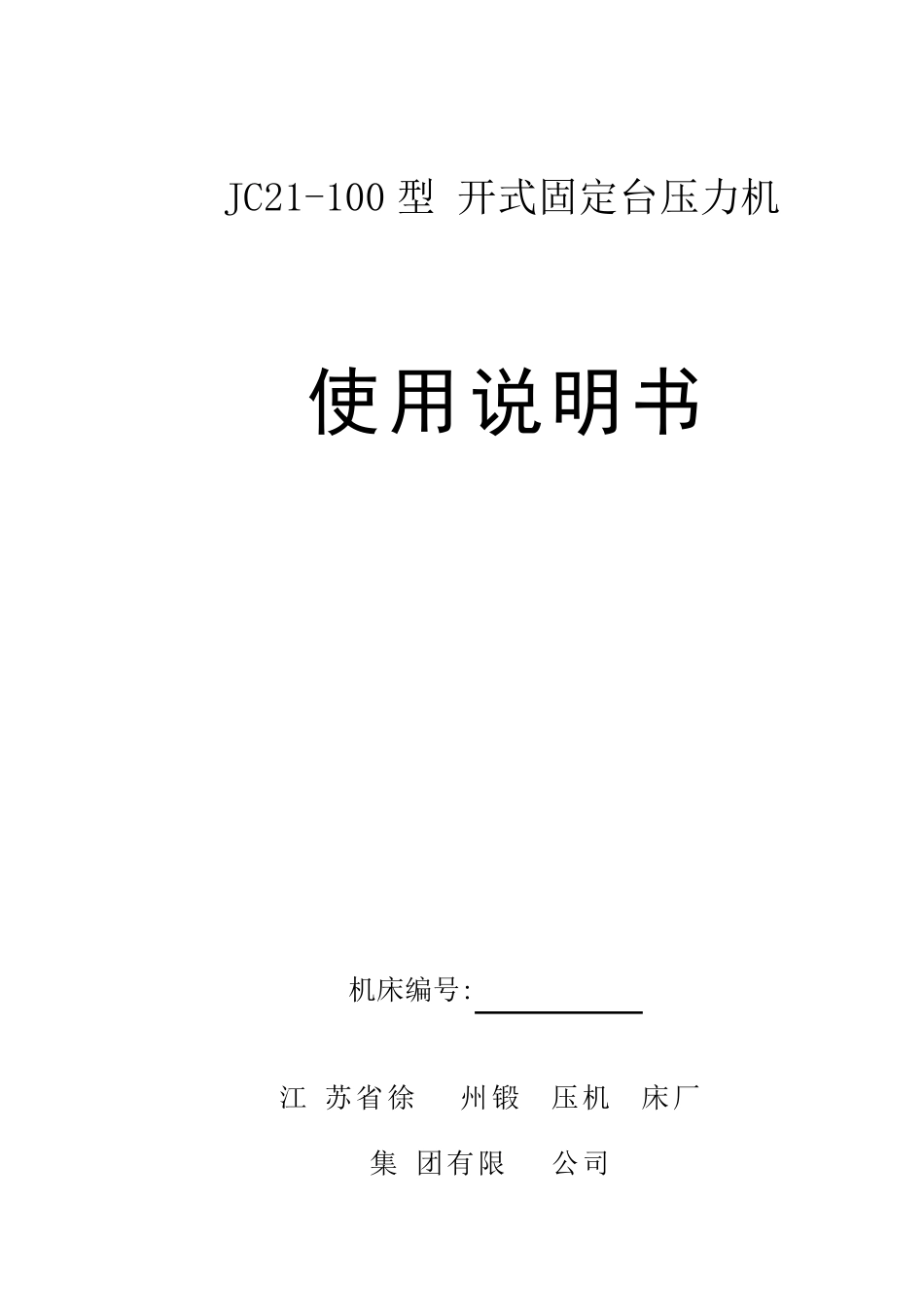

JC21-100 型 开式固定台压力机 使用说明书 机床编号: 江苏省徐州锻压机床厂 集团有限公司 目 录 一、压力机的基本参数……………………………………………………………1 二、压力机的工作原理和用途……………………………………………………2 三、压力机主要部件的结构及调整………………………………………………3 1、机 身…………………………………………………………………… 3 2、传 动…………………………………………………………………… 3 3、离合器…………………………………………………………………… 4 4、滑 块…………………………………………………………………… 4 5、平衡缸…………………………………………………………………… 5 6、制动器…………………………………………………………………… 6 7、操纵器…………………………………………………………………… 6 四、压力机的电器系统……………………………………………………………6 五、压力机的润滑…………………………………………………………………7 六、压力机的验收和吊运…………………………………………………………8 七、压力机的安装……………………………………………………………… 9 八、压力机的调整和启动………………………………………………………10 九、压力机的每日保养及安全…………………………………………………10 十、压力机的精度检查…………………………………………………………12 十一、压力机的附件及易损零件………………………………………………13 十二、压力机的故障及其消除方法……………………………………………14 十三、压力机电气设备清单……………………………………………………15 附 图： 1、外形图 11、润滑系统图 21、保险器 2、 滑块底面及台板简图 12、地基图 22、制动带 3、传动原理图 13、铜衬套 23、凸轮块 4、机身 14、左瓦套 24、电器原理图 5、传动 15、右瓦套 6、离合器 16、弹簧 7、滑块 17、主竖打棒 8、平衡缸 18、主工作键 9、制动器 19、连杆上轴瓦 10、操纵器 20、连杆下轴瓦 JC21-100 型 开式固定台压力机 使用说明书 第 1 页 共 36 页 一、压力机基本参数 序号 名 称 单 位 规 格 1 公 称 力 千牛 1000 2 公 称 力 行 程 毫米 6 3 滑块行程 毫米 130 4 行程次数 次／分 45 5...
