JDG管敷设技术交底及桥架敷设技术交底

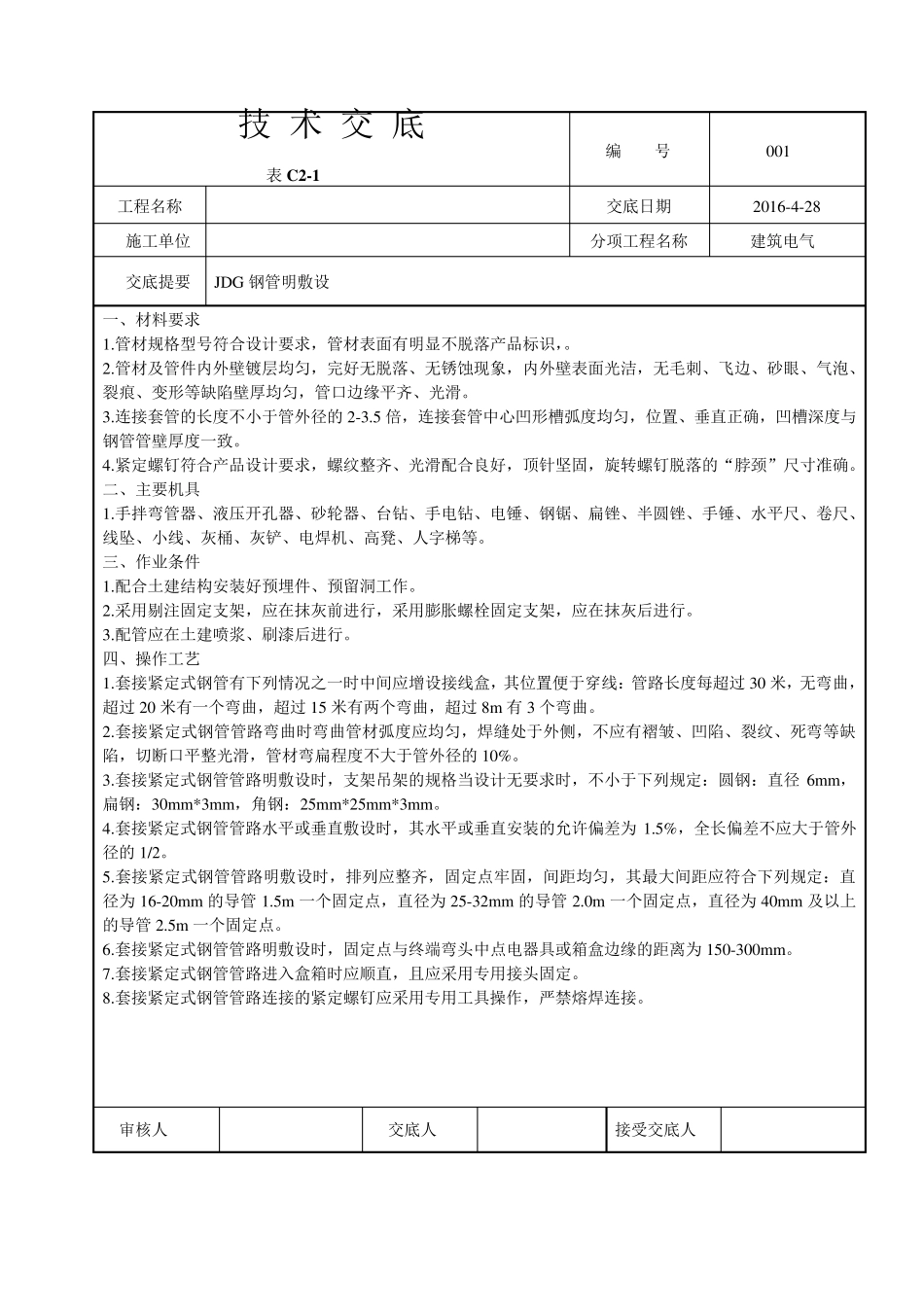

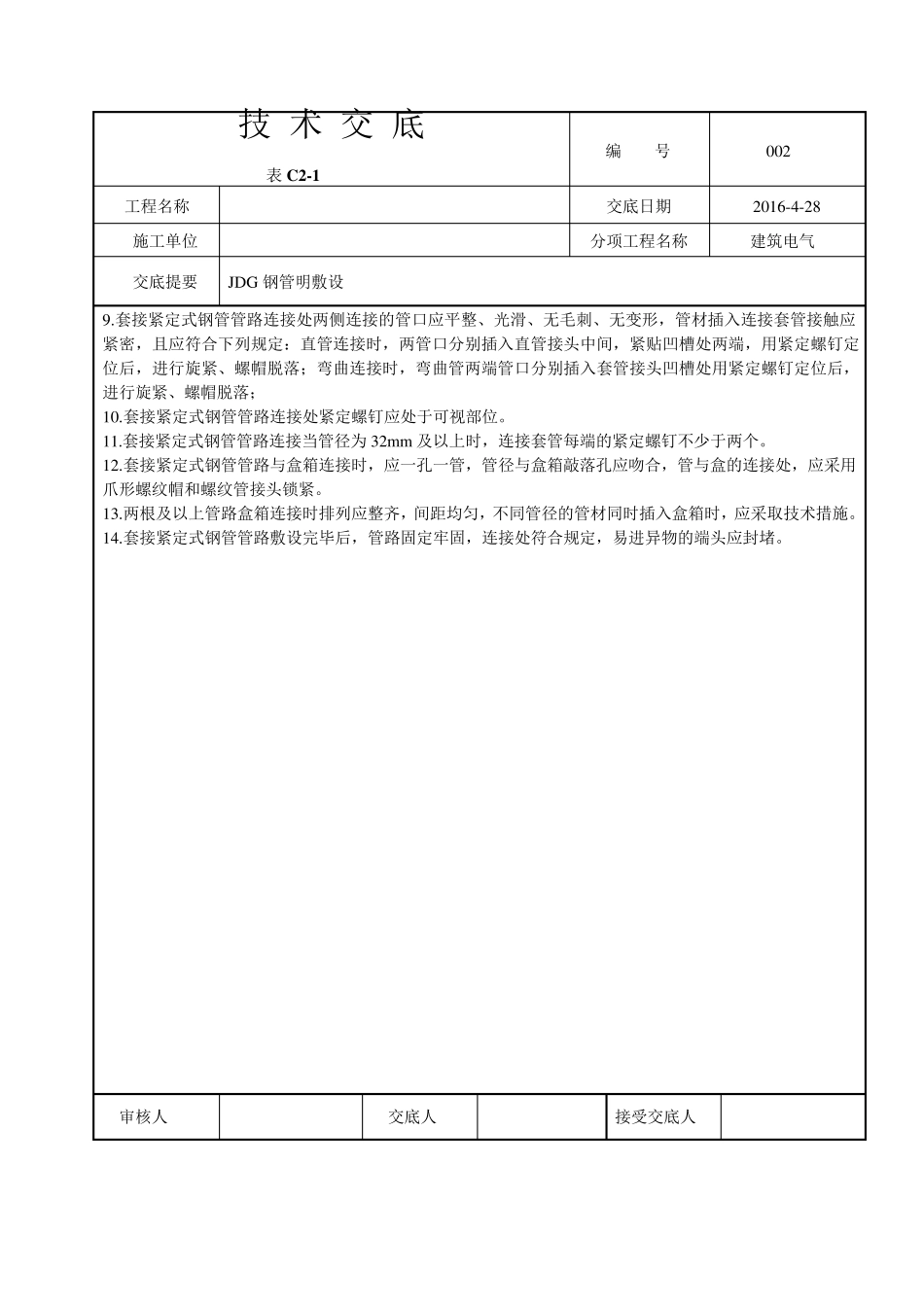

技 术 交 底 表C 2-1 编 号 001 工程名称 交底日期 2016-4-28 施工单位 分项工程名称 建筑电气 交底提要 JDG 钢管明敷设 一、材料要求 1.管材规格型号符合设计要求，管材表面有明显不脱落产品标识，。 2.管材及管件内外壁镀层均匀，完好无脱落、无锈蚀现象，内外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂痕、变形等缺陷壁厚均匀，管口边缘平齐、光滑。 3.连接套管的长度不小于管外径的2-3.5 倍，连接套管中心凹形槽弧度均匀，位置、垂直正确，凹槽深度与钢管管壁厚度一致。 4.紧定螺钉符合产品设计要求，螺纹整齐、光滑配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。 二、主要机具 1.手拌弯管器、液压开孔器、砂轮器、台钻、手电钻、电锤、钢锯、扁锉、半圆锉、手锤、水平尺、卷尺、线坠、小线、灰桶、灰铲、电焊机、高凳、人字梯等。 三、作业条件 1.配合土建结构安装好预埋件、预留洞工作。 2.采用剔注固定支架，应在抹灰前进行，采用膨胀螺栓固定支架，应在抹灰后进行。 3.配管应在土建喷浆、刷漆后进行。 四、操作工艺 1.套接紧定式钢管有下列情况之一时中间应增设接线盒，其位置便于穿线：管路长度每超过 30 米，无弯曲，超过 20 米有一个弯曲，超过 15 米有两个弯曲，超过 8m 有3 个弯曲。 2.套接紧定式钢管管路弯曲时弯曲管材弧度应均匀，焊缝处于外侧，不应有褶皱、凹陷、裂纹、死弯等缺陷，切断口平整光滑，管材弯扁程度不大于管外径的10%。 3.套接紧定式钢管管路明敷设时，支架吊架的规格当设计无要求时，不小于下列规定：圆钢：直径6m m ，扁钢：30m m *3m m ，角钢：25m m *25m m *3m m 。 4.套接紧定式钢管管路水平或垂直敷设时，其水平或垂直安装的允许偏差为 1.5%，全长偏差不应大于管外径的1/2。 5.套接紧定式钢管管路明敷设时，排列应整齐，固定点牢固，间距均匀，其最大间距应符合下列规定：直径为 16-20m m 的导管1.5m 一个固定点，直径为 25-32m m 的导管2.0m 一个固定点，直径为 40m m 及以上的导管2.5m 一个固定点。 6.套接紧定式钢管管路明敷设时，固定点与终端弯头中点电器具或箱盒边缘的距离为 150-300m m 。 7.套接紧定式钢管管路进入盒箱时应顺直，且应采用专用接头固定。 8.套接紧定式钢管管路连接的紧定螺钉应采用专用工具操作，严禁熔焊连接。 审核人 交底人 接受交底人 技 术 交 底 表C 2-1 编 号 002 工程名称...
