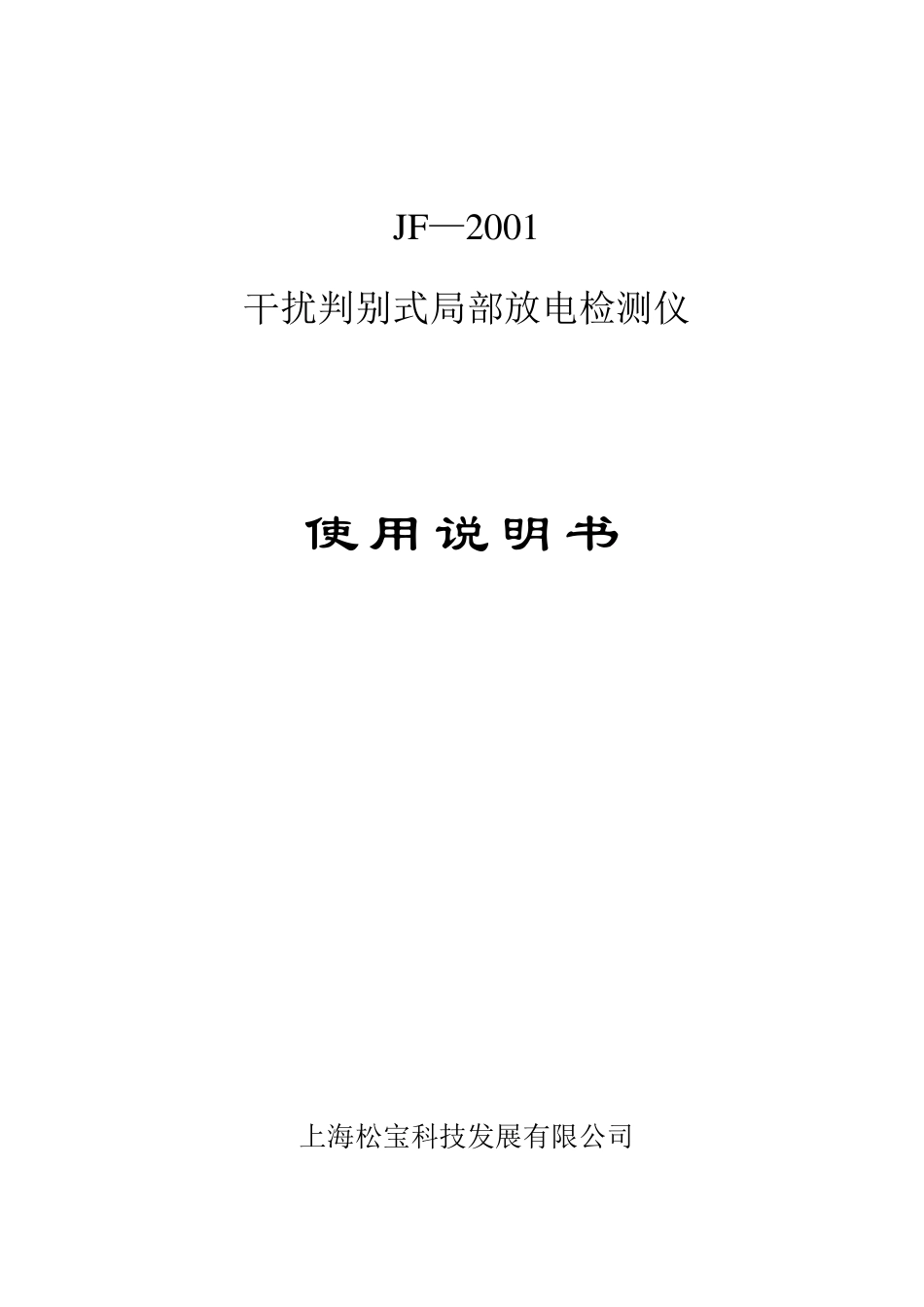

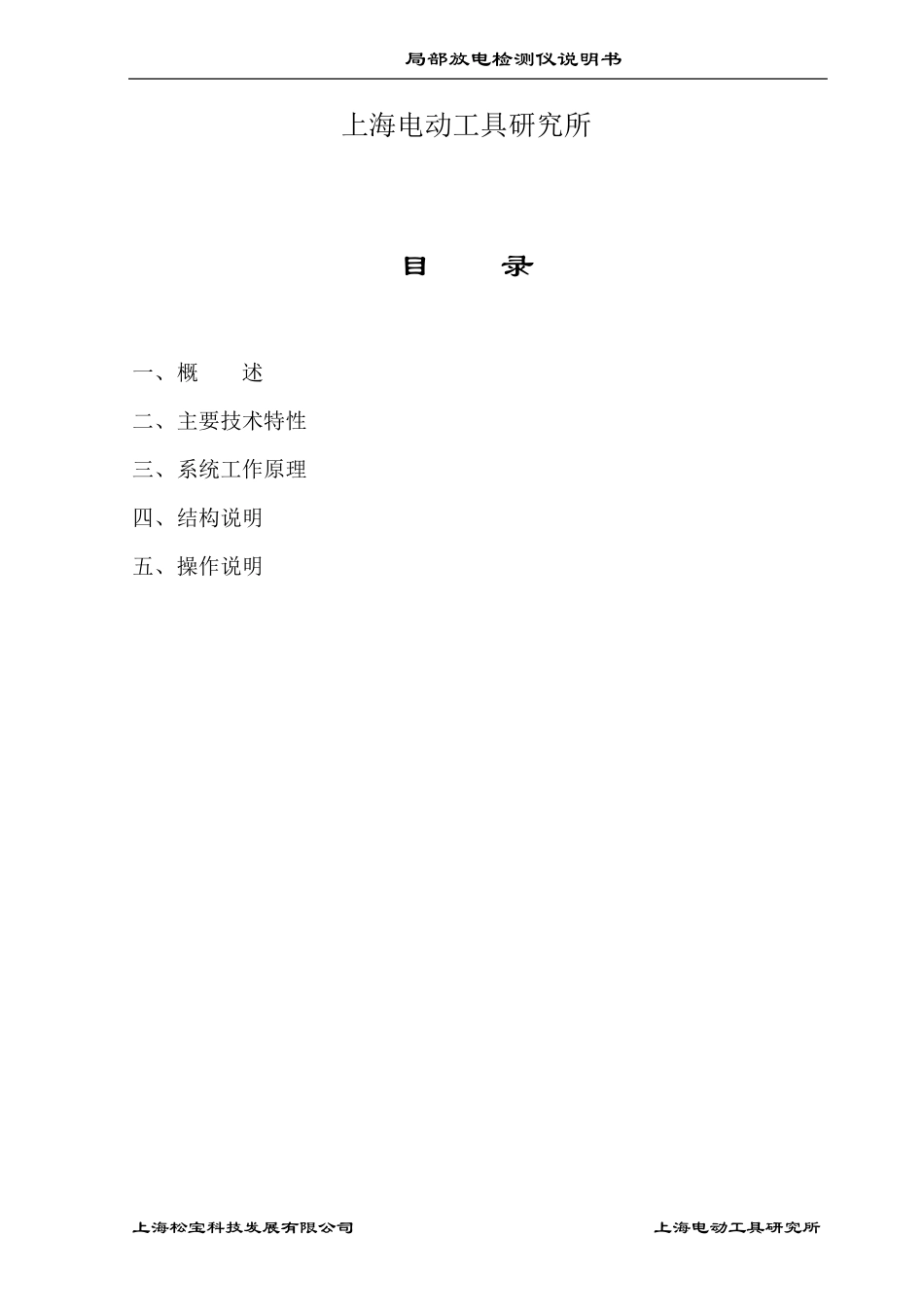

JF—2001 干扰判别式局部放电检测仪 使用说明书 上海松宝科技发展有限公司 JF-2001局部放电检测仪说明书 上海松宝科技发展有限公司 上海电动工具研究所 上海电动工具研究所 目 录 一、 概 述 二、 主要技术特性 三、 系统工作原理 四、 结构说明 五、 操作说明 JF-2001局部放电检测仪说明书 上海松宝科技发展有限公司 上海电动工具研究所 一、 慨 述 JF-2001 干扰判别式局部放电检测仪是我所继 JF-8001（仿 Model-5）、JF-8201、JF-8601型局部放电仪后自行研制开发的又一新颖仪器。它基本上保持了上述三种仪器的优点和功能。JF-2001型局放仪采用了独特的干扰判别逻辑电路，可以判别偶发性的外干扰（即必须超过某设定阈值，且至少连续四个试验周期出现的脉冲才指示“有效” ），与时间窗装置相互配合后，可使用户大大增强判别与消除外干扰的手段。该仪器与 JZF-9微型校正脉冲发生器配合使用尤其适合于电力部门（运行、维修）和工厂车间等常须搬动而现场干扰又较大的工作场合。 JF-2001 干扰判别式局部放电检测仪还具有按放电量大小可分别读出放电重复率的功能，且使放电次数的测量数字化，可以准确地做出 q-n等图谱，增加了对绝缘的综合判断能力，而这一功能在以前一般需要通过微型计算机处理后才能获得。随着局部放电研究的深入，IEC和国内外权威人士已开始关注放电重复率对产品绝缘破坏的影响，因此，JF-2001型局放仪无疑也是新型高电压电工产品和提高产品质量的有力辅佐工具。此外，本仪器除了灵敏度高、适用试品范围广、有高频椭圆扫描（摄取功率小于 1伏安）、放大系统动态范围大、频带组合多（九种）、有辅助零标系统等优点外，放电量和试验电压均为数字显示，配上专门设计的 PC设定系统经一次放电量校正后，即可直接读出放电量，使用十分方便。 因此，它具有 JF—8601的一切优点。如具有干扰判别功能、抗干扰能力强；PC设定的功能；可按放电量大小读出放电次数（放电重复率）的功能；以及灵敏度高、重量轻、便于携带等。 因此，JF-2001型局部放电检测仪将会成为电力部门、制造厂和科研单位等广泛使用的一种称手的局部放电测试仪器。 JF-2001局部放电检测仪说明书 上海松宝科技发展有限公司 上海电动工具研究所 二、 主 要 技 术 指 标 1. 可测试品的电容量范围 6pF～250μ F 2. 检测灵敏度及允许电流。 表一 检测灵敏度及输入单元允许电流值 输入单元序号 调谐电容范围 灵敏度...
