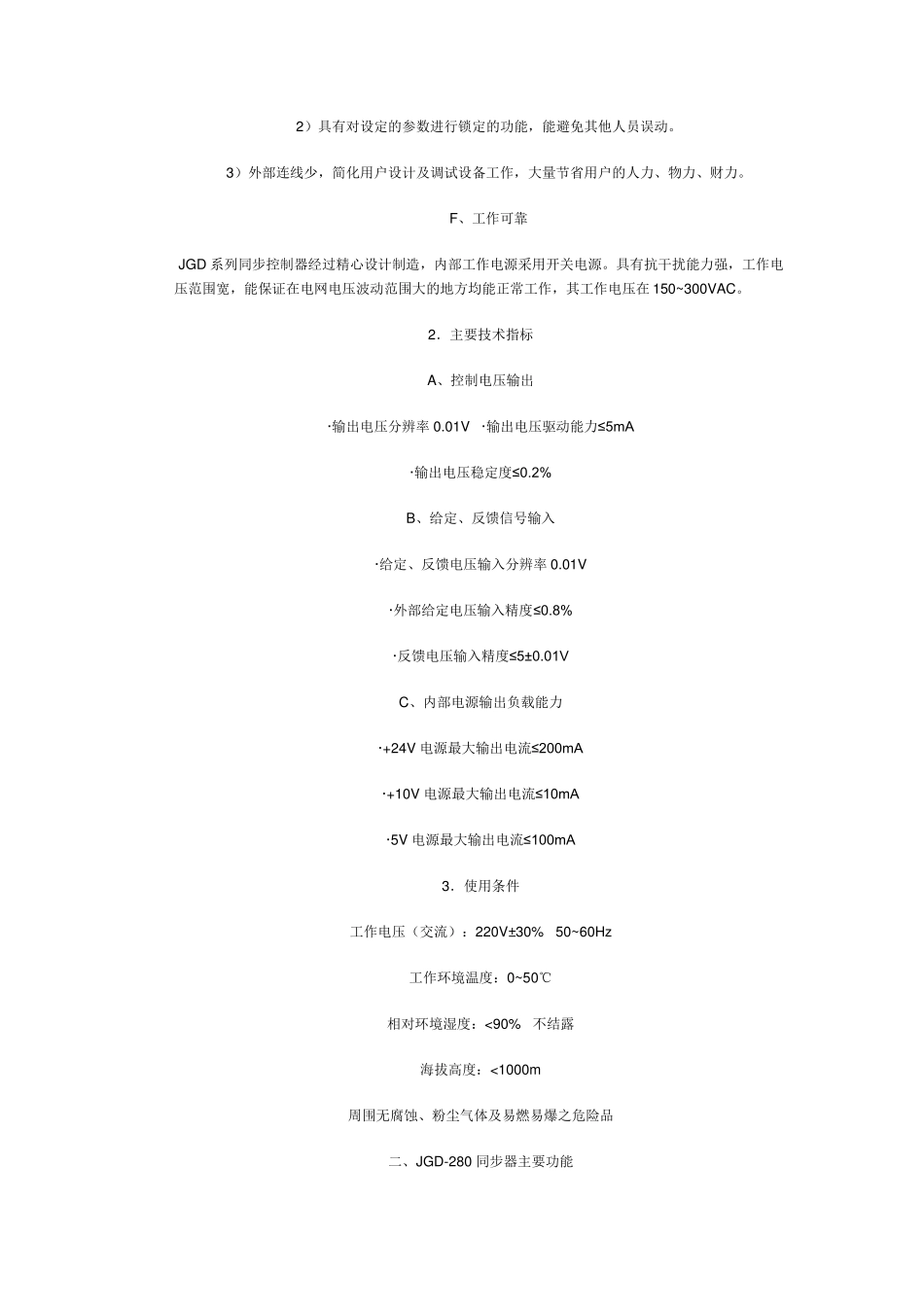

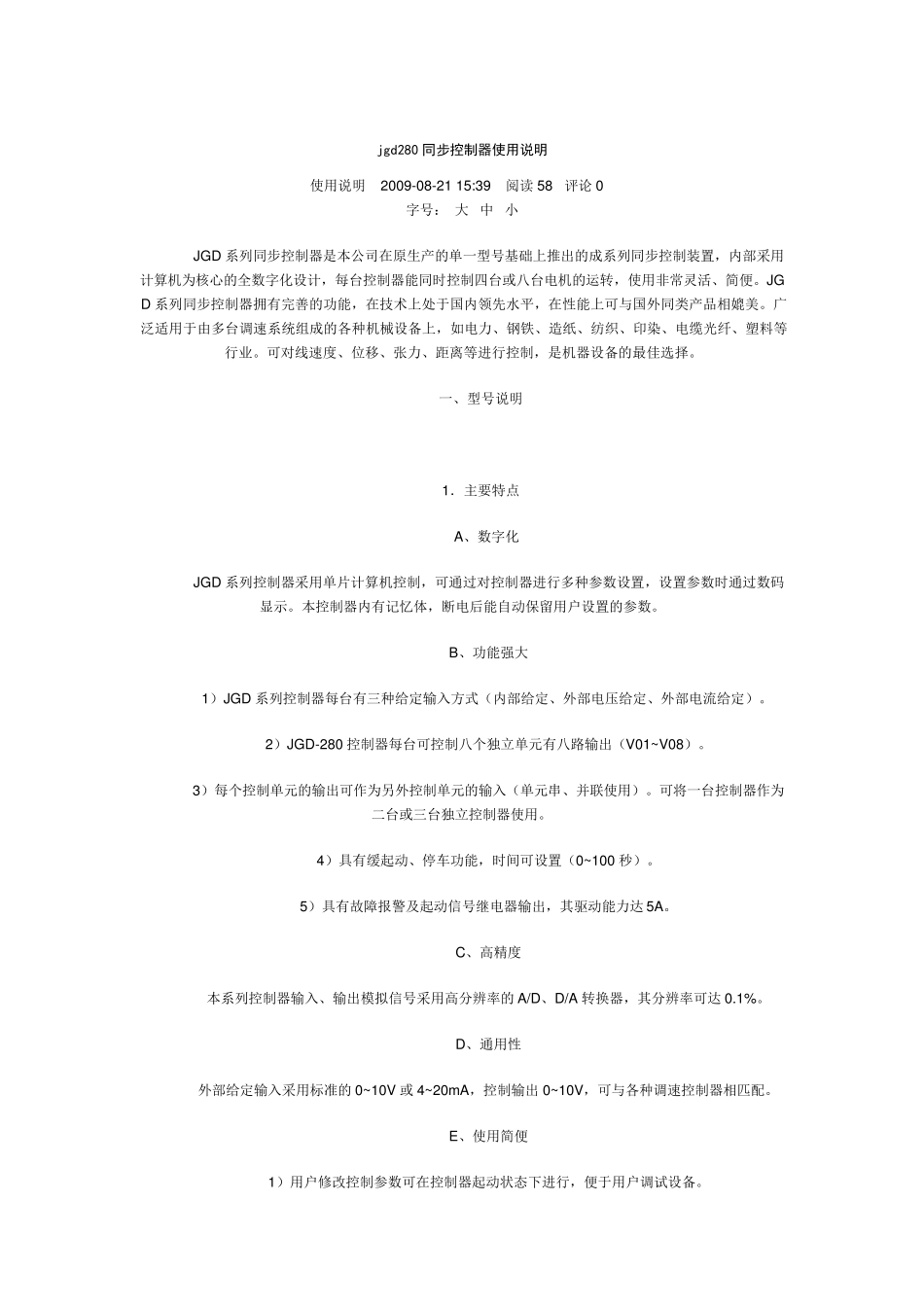

jgd280 同步控制器使用说明 使用说明 2009-08-21 15:39 阅读58 评论0 字号： 大 中 小 JGD 系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，使用非常灵活、简便。JGD 系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。 一、型号说明 1．主要特点 A、数字化 JGD 系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设置参数时通过数码显示。本控制器内有记忆体，断电后能自动保留用户设置的参数。 B、功能强大 1）JGD 系列控制器每台有三种给定输入方式（内部给定、外部电压给定、外部电流给定）。 2）JGD-280 控制器每台可控制八个独立单元有八路输出（V01~V08）。 3）每个控制单元的输出可作为另外控制单元的输入（单元串、并联使用）。可将一台控制器作为二台或三台独立控制器使用。 4）具有缓起动、停车功能，时间可设置（0~100 秒）。 5）具有故障报警及起动信号继电器输出，其驱动能力达 5A。 C、高精度 本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A 转换器，其分辨率可达 0.1%。 D、通用性 外部给定输入采用标准的0~10V 或4~20mA，控制输出0~10V，可与各种调速控制器相匹配。 E、使用简便 1）用户修改控制参数可在控制器起动状态下进行，便于用户调试设备。 2）具有对设定的参数进行锁定的功能，能避免其他人员误动。 3）外部连线少，简化用户设计及调试设备工作，大量节省用户的人力、物力、财力。 F、工作可靠 JGD 系列同步控制器经过精心设计制造，内部工作电源采用开关电源。具有抗干扰能力强，工作电压范围宽，能保证在电网电压波动范围大的地方均能正常工作，其工作电压在150~300VAC。 2．主要技术指标 A、控制电压输出 ·输出电压分辨率0.01V ·输出电压驱动能力≤ 5mA ·输出电压稳定度≤ 0.2% B、给定、反馈信号输入 ·给定、反馈电压输入分辨率0.01V ·外部给定电压输入精度≤ 0.8% ·反馈电压输入精度≤ 5± 0.01V C、内部电源输出负载能力 ·+24V 电源最大输出电流≤ 200mA ·+10V 电源最大输出电流≤ 10mA...
