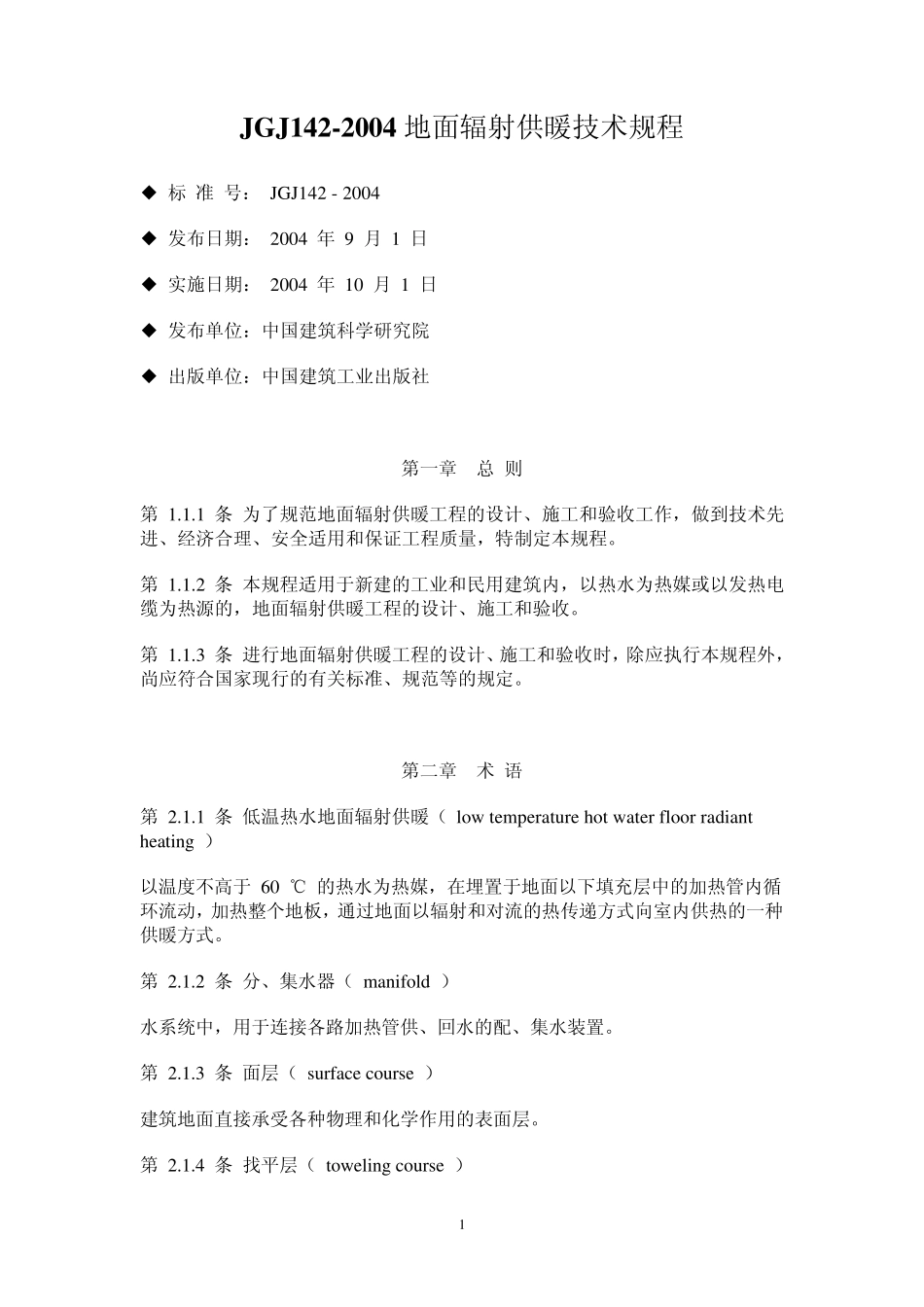

1 JGJ142-2004 地面辐射供暖技术规程 ◆ 标 准 号： JGJ142 - 2004 ◆ 发布日期： 2004 年 9 月 1 日 ◆ 实施日期： 2004 年 10 月 1 日 ◆ 发布单位：中国建筑科学研究院 ◆ 出版单位：中国建筑工业出版社 第一章 总 则 第 1.1.1 条 为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。 第 1.1.2 条 本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。 第 1.1.3 条 进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。 第二章 术 语 第 2.1.1 条 低温热水地面辐射供暖（ low temperature hot w ater floor radiant heating ） 以温度不高于 60 ℃ 的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。 第 2.1.2 条 分、集水器（ manifold ） 水系统中，用于连接各路加热管供、回水的配、集水装置。 第 2.1.3 条 面层（ surface course ） 建筑地面直接承受各种物理和化学作用的表面层。 第 2.1.4 条 找平层（ tow eling course ） 2 在垫层或楼板面上进行抹平找坡的构造层。 第 2.1.5 条 隔离层（ isolating cou rse ） 防止建筑地面上各种液体或地下水、潮气透过地面的构造层。 第 2.1.6 条 填充层（ filler cou rse ） 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。 第 2.1.7 条 绝热层（ insu lating cou rse) 用以阻挡热量传递，减少无效热耗的构造层。 第 2.1.8 条 防潮层（ moistu re proofing cou rse ） 防止建筑地基或楼层地面下潮气透过地面的构造层。 第 2.1.9 条 伸缩缝（ ex pansion joint ） 补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。 第 2.1.10 条 铝塑复合管（ poly ethy lene-alu minu m compou nd pipe ） 内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以 XPAP 或 PAP 标记。 第 2.1.11 条 聚丁烯管...
