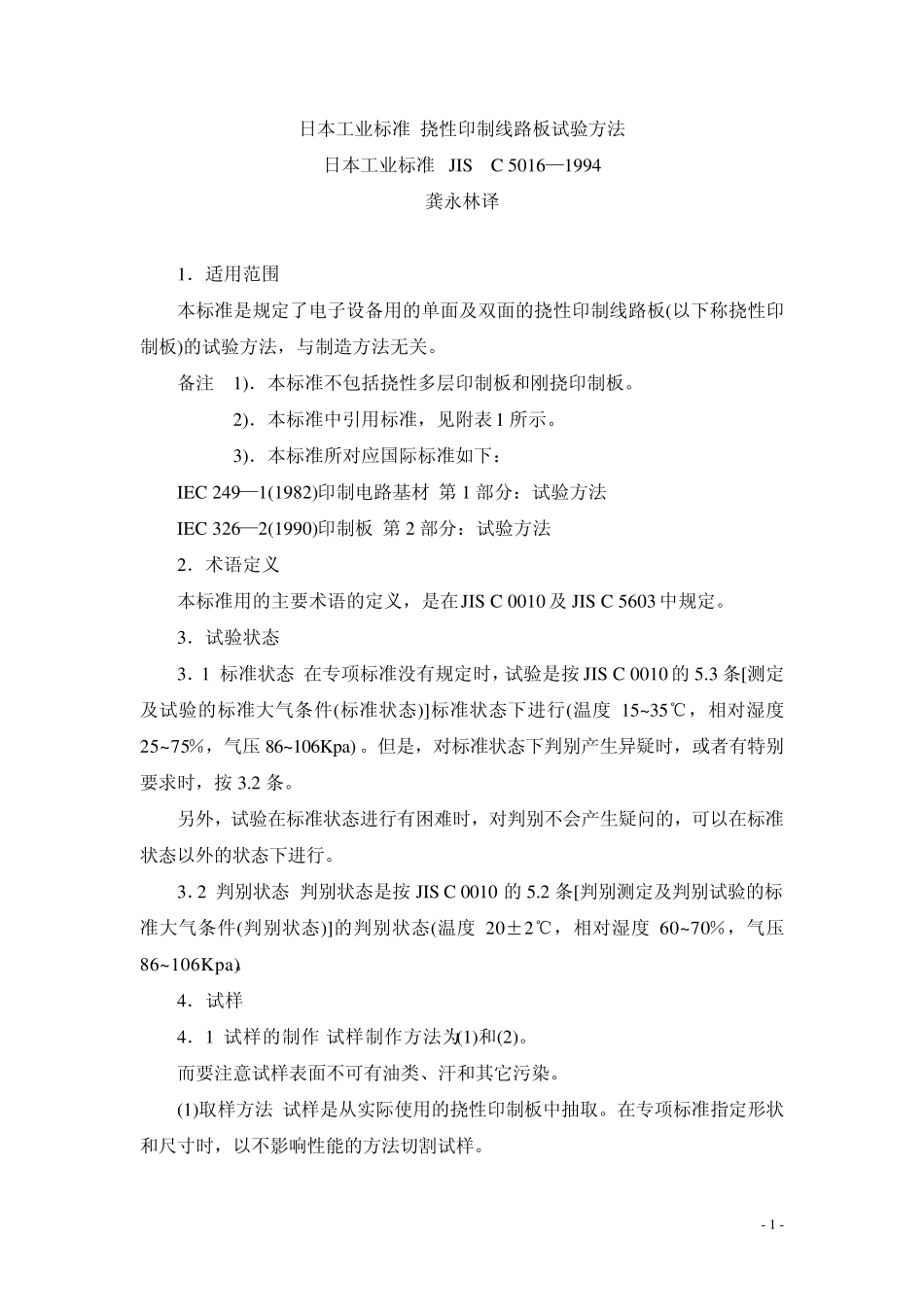

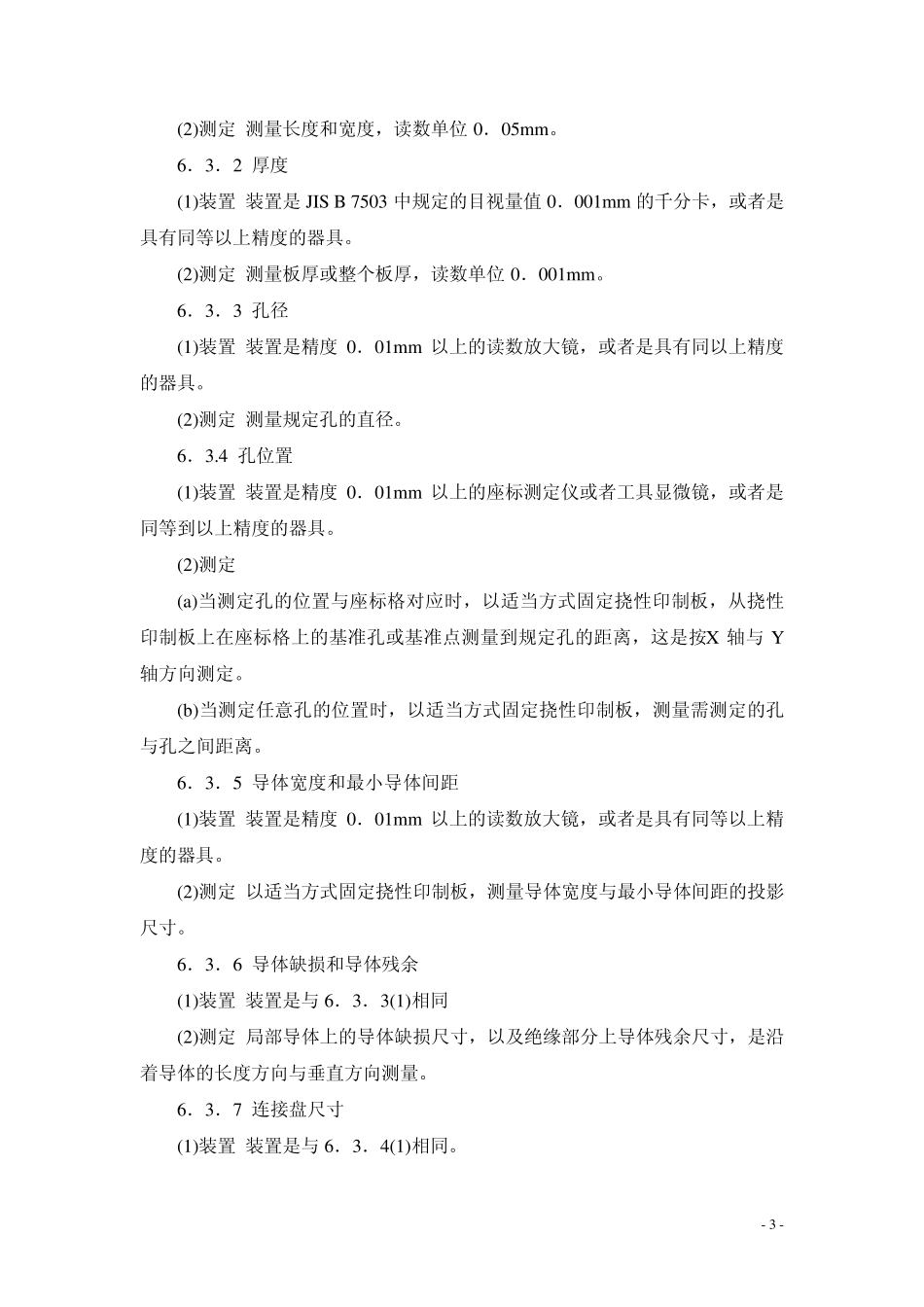

日本工业标准 挠性印制线路板试验方法 日本工业标准 JIS C 5016—1994 龚永林译 1．适用范围 本标准是规定了电子设备用的单面及双面的挠性印制线路板(以下称挠性印制板)的试验方法，与制造方法无关。 备注 1)．本标准不包括挠性多层印制板和刚挠印制板。 2)．本标准中引用标准，见附表1 所示。 3)．本标准所对应国际标准如下： IEC 249—1(1982)印制电路基材 第1 部分：试验方法 IEC 326—2(1990)印制板 第2 部分：试验方法 2．术语定义 本标准用的主要术语的定义，是在JIS C 0010 及JIS C 5603 中规定。 3．试验状态 3．1 标准状态 在专项标准没有规定时，试验是按JIS C 0010 的5.3 条[测定及试验的标准大气条件(标准状态)]标准状态下进行(温度15~35℃，相对湿度25~75％，气压86~106Kpa) 。但是，对标准状态下判别产生异疑时，或者有特别要求时，按3.2 条。 另外，试验在标准状态进行有困难时，对判别不会产生疑问的，可以在标准状态以外的状态下进行。 3．2 判别状态 判别状态是按JIS C 0010 的5.2 条[判别测定及判别试验的标准大气条件(判别状态)]的判别状态(温度20±2℃，相对湿度60~70％，气压86~106Kpa)。 4．试样 4．1 试样的制作 试样制作方法为(1)和(2)。 而要注意试样表面不可有油类、汗和其它污染。 (1)取样方法 试样是从实际使用的挠性印制板中抽取。在专项标准指定形状和尺寸时，以不影响性能的方法切割试样。 - 1 - 而有设计的试验样板时，以此作为试样。 (2)试验图形的方法 以 4．2 的试验图形为试样，试验对象是以与挠性印制板相同材料和制造方法制作的。 4．2 试验图形的形状和尺寸 试验图形的形状和尺寸是附图 1~8。 5．前处理 试样前处理是在标准状态下放置 24±4 小时。 6．外观 显微切片及其尺寸检验 6．1 外观 外观检验是用目视或 3~10 倍放大镜，对照专项标准确认挠性印制板的品质，对外观、加工质量、图形等检查。 另外，用显微切片看试样加工质量状态时，用约 250 倍的显微镜，通常用环氧化树脂、聚脂树脂等填埋入试样，固化，切割试样的观察部分，研磨割切面，检查研磨面。 6．2 显微切片 显微切片是在专项标准中规定，检查镀通孔、导体和挠性印制板的内部状态、外观、尺寸等。 (1)装置 装置是研磨盘以及倍率从 100 倍到 1000 倍的显微镜。测定镀层厚度 0．001mm 以上精度的显微镜或者同等以上精度的物品。 (2)材料 材料...
