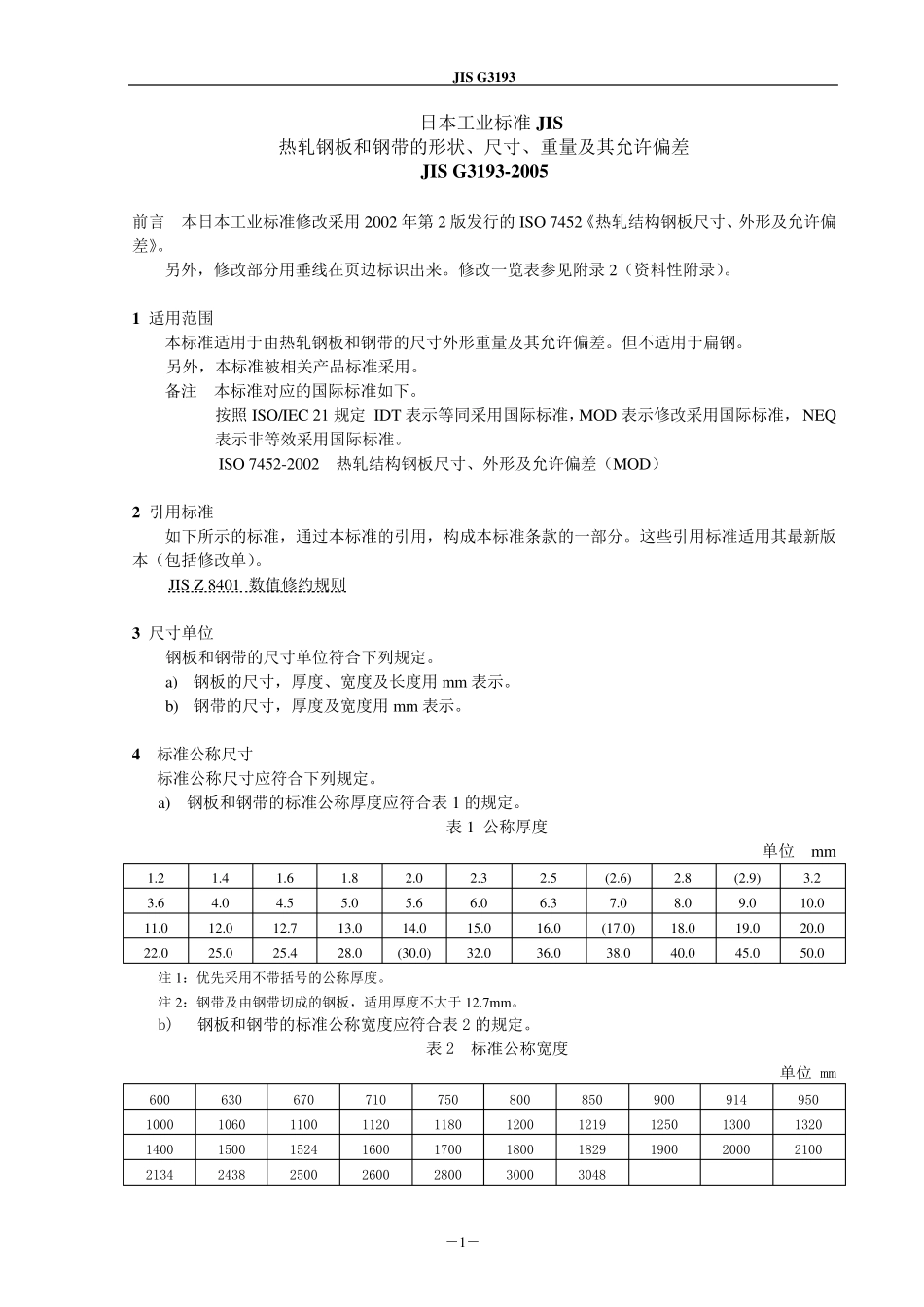

JIS G3193 －1－ 日本工业标准JIS 热轧钢板和钢带的形状、尺寸、重量及其允许偏差 JIS G3193-2005 前言 本日本工业标准修改采用 2002 年第 2 版发行的ISO 7452《热轧结构钢板尺寸、外形及允许偏差》。 另外，修改部分用垂线在页边标识出来。修改一览表参见附录 2（资料性附录）。 1 适用范围 本标准适用于由热轧钢板和钢带的尺寸外形重量及其允许偏差。但不适用于扁钢。 另外，本标准被相关产品标准采用。 备注 本标准对应的国际标准如下。 按照 ISO/IEC 21 规定 IDT 表示等同采用国际标准，MOD 表示修改采用国际标准， NEQ表示非等效采用国际标准。 ISO 7452-2002 热轧结构钢板尺寸、外形及允许偏差（MOD） 2 引用标准 如下所示的标准，通过本标准的引用，构成本标准条款的一部分。这些引用标准适用其最新版本（包括修改单）。 JIS Z 8401 数值修约规则 3 尺寸单位 钢板和钢带的尺寸单位符合下列规定。 a) 钢板的尺寸，厚度、宽度及长度用 m m 表示。 b) 钢带的尺寸，厚度及宽度用 m m 表示。 4 标准公称尺寸 标准公称尺寸应符合下列规定。 a) 钢板和钢带的标准公称厚度应符合表 1 的规定。 表 1 公称厚度 单位 m m 1.2 1.4 1.6 1.8 2.0 2.3 2.5 (2.6) 2.8 (2.9) 3.2 3.6 4.0 4.5 5.0 5.6 6.0 6.3 7.0 8.0 9.0 10.0 11.0 12.0 12.7 13.0 14.0 15.0 16.0 (17.0) 18.0 19.0 20.0 22.0 25.0 25.4 28.0 (30.0) 32.0 36.0 38.0 40.0 45.0 50.0 注 1：优先采用不带括号的公称厚度。 注 2：钢带及由钢带切成的钢板，适用厚度不大于 12.7m m 。 b) 钢板和钢带的标准公称宽度应符合表 2 的规定。 表 2 标准公称宽度 单位 mm 600 630 670 710 750 800 850 900 914 950 1000 1060 1100 1120 1180 1200 1219 1250 1300 1320 1400 1500 1524 1600 1700 1800 1829 1900 2000 2100 2134 2438 2500 2600 2800 3000 3048 JIS G3193 －2－ 注1：钢带及由钢带切成钢板，适用宽度不大于2000m m 。 注2：钢板（不包括由钢带切成的钢板），适用宽度为914m m 、1219m m 、1400m m 及不小于1400m m 。 c) 钢板公称长度应符合表3 的规定。 表3 钢板的公称长度 单位 mm 1829 2438 3048 6000 6096 7000 8000 9000 9144 10000 12000 12192 注：不适用于由钢带切成的...
