JS03.0082004汽车空调用旋钮操纵机构通用技术条件

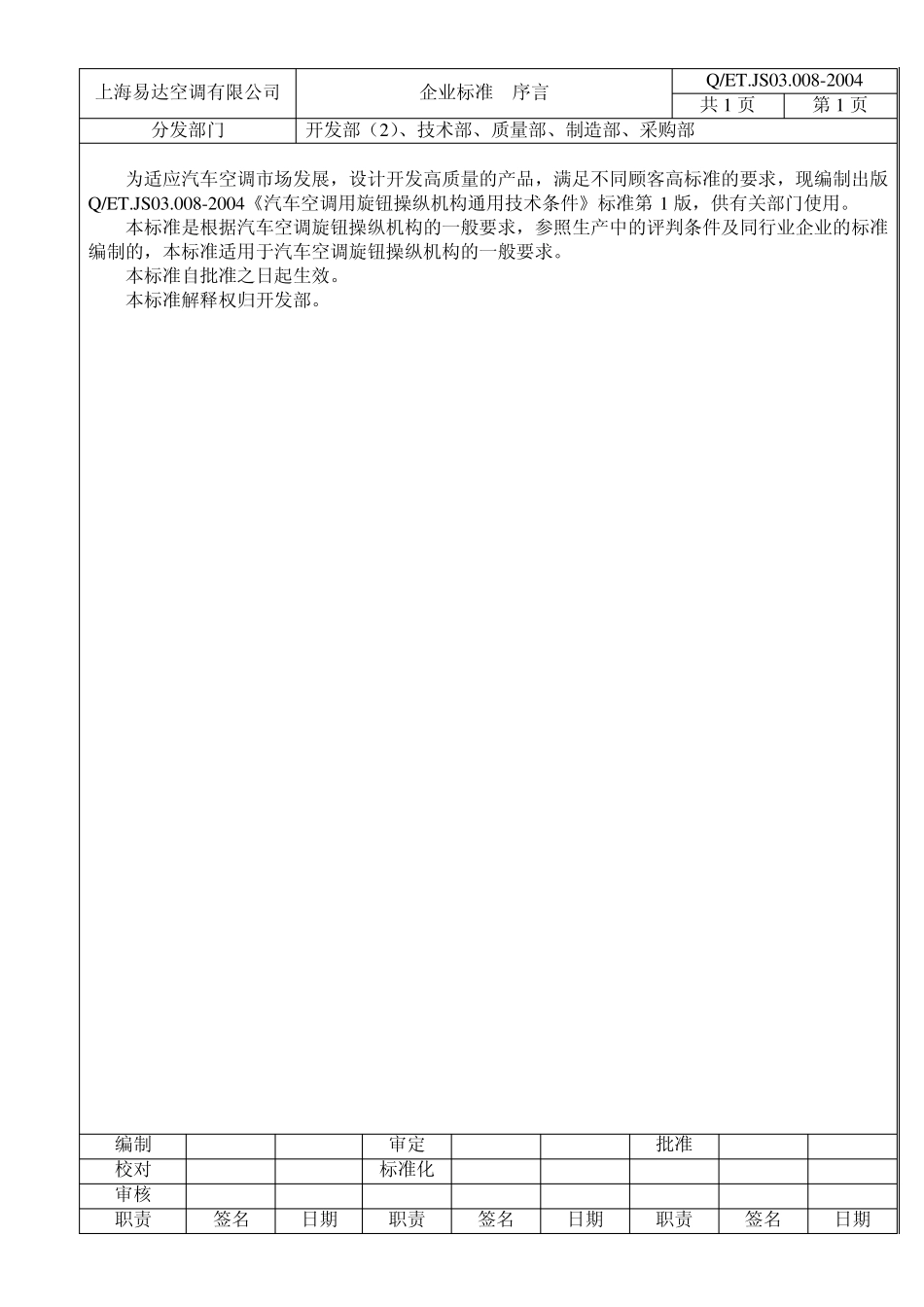

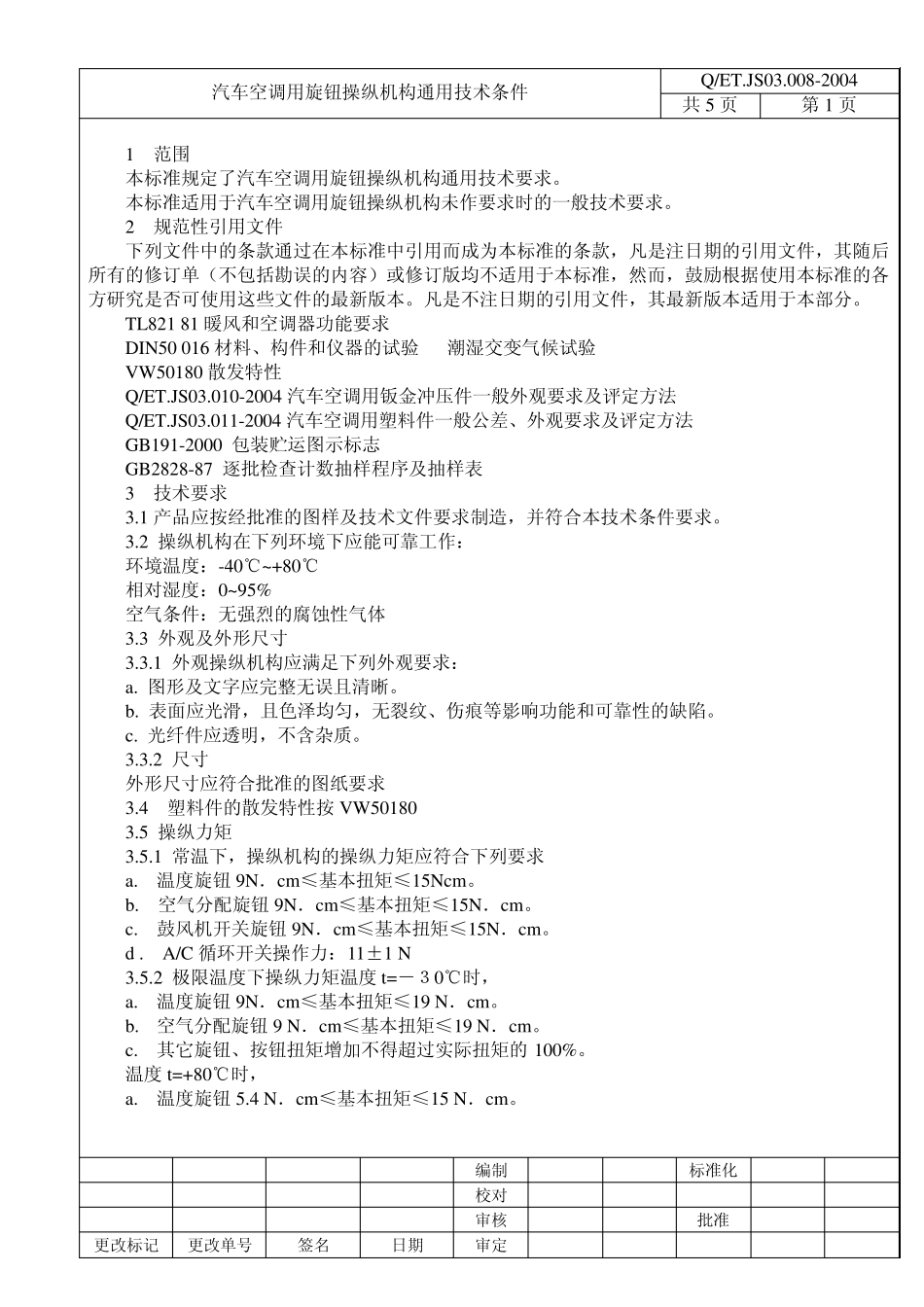

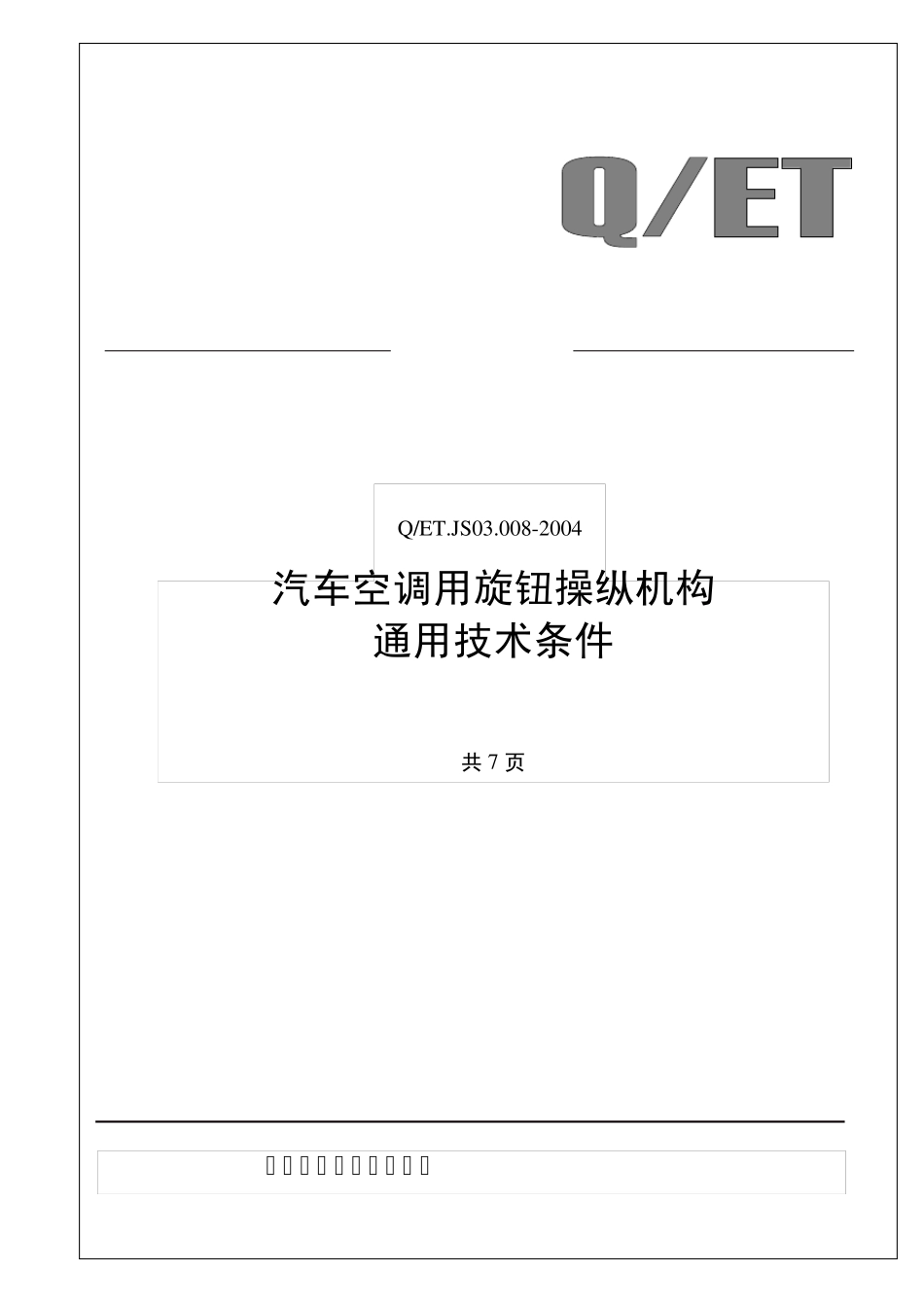

Q/ET.JS03.008-2004 汽车空调用旋钮操纵机构 通用技术条件 共 7 页 上海易达空调有限公司 上海易达空调有限公司 企业标准 序言 Q/ET.JS03.008-2004 共1 页 第1 页 分发部门 开发部（2）、技术部、质量部、制造部、采购部 为适应汽车空调市场发展，设计开发高质量的产品，满足不同顾客高标准的要求，现编制出版Q/ET.JS03.008-2004《汽车空调用旋钮操纵机构通用技术条件》标准第1 版，供有关部门使用。 本标准是根据汽车空调旋钮操纵机构的一般要求，参照生产中的评判条件及同行业企业的标准编制的，本标准适用于汽车空调旋钮操纵机构的一般要求。 本标准自批准之日起生效。 本标准解释权归开发部。 编制 审定 批准 校对 标准化 审核 职责 签名 日期 职责 签名 日期 职责 签名 日期 汽车空调用旋钮操纵机构通用技术条件 Q/ET.JS03.008-2004 共 5 页 第 1 页 1 范围 本标准规定了汽车空调用旋钮操纵机构通用技术要求。 本标准适用于汽车空调用旋钮操纵机构未作要求时的一般技术要求。 2 规范性引用文件 下列文件中的条款通过在本标准中引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据使用本标准的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 TL821 81 暖风和空调器功能要求 DIN50 016 材料、构件和仪器的试验 潮湿交变气候试验 VW50180 散发特性 Q/ET.JS03.010-2004 汽车空调用钣金冲压件一般外观要求及评定方法 Q/ET.JS03.011-2004 汽车空调用塑料件一般公差、外观要求及评定方法 GB191-2000 包装贮运图示标志 GB2828-87 逐批检查计数抽样程序及抽样表 3 技术要求 3.1 产品应按经批准的图样及技术文件要求制造，并符合本技术条件要求。 3.2 操纵机构在下列环境下应能可靠工作： 环境温度：-40℃~ +80℃ 相对湿度：0~ 95% 空气条件：无强烈的腐蚀性气体 3.3 外观及外形尺寸 3.3.1 外观操纵机构应满足下列外观要求： a. 图形及文字应完整无误且清晰。 b. 表面应光滑，且色泽均匀，无裂纹、伤痕等影响功能和可靠性的缺陷。 c. 光纤件应透明，不含杂质。 3.3.2 尺寸 外形尺寸应符合批准的图纸要求 3.4 塑料件的散发特性按VW50180 3.5 操纵力矩 3.5.1 常温下，操纵机构的操纵力矩应符合下列要求 a. 温度旋钮 9N．c...
