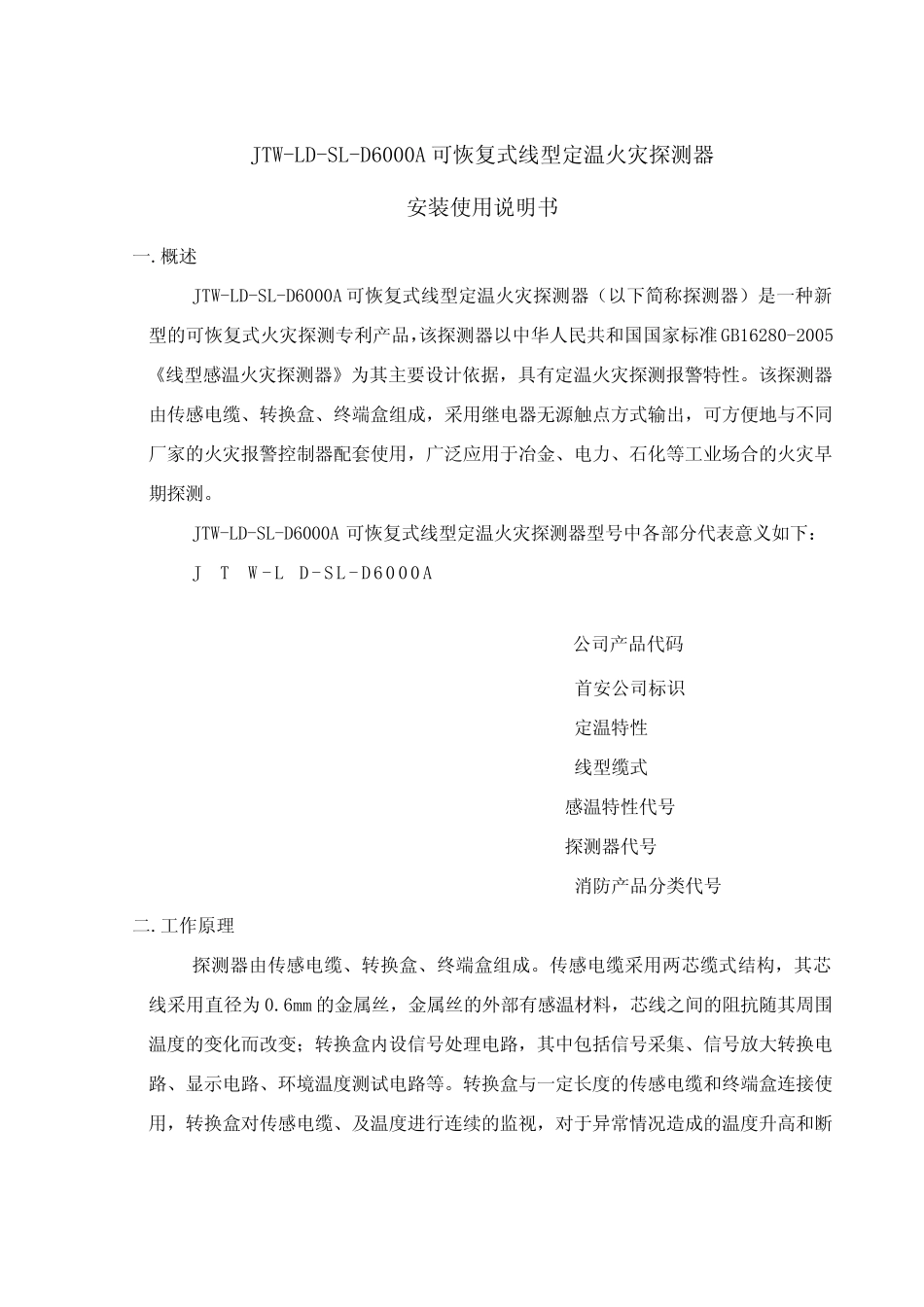

JTW-LD-SL-D6000A 可恢复式线型定温火灾探测器安装使用说明书一.概述JTW-LD-SL-D6000A 可恢复式线型定温火灾探测器（以下简称探测器）是一种新型的可恢复式火灾探测专利产品，该探测器以中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由传感电缆、转换盒、终端盒组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。JTW-LD-SL-D6000A 可恢复式线型定温火灾探测器型号中各部分代表意义如下：JTW - LD - SL - D6 0 0 0 A公司产品代码首安公司标识定温特性线型缆式感温特性代号探测器代号消防产品分类代号二.工作原理探测器由传感电缆、转换盒、终端盒组成。传感电缆采用两芯缆式结构，其芯线采用直径为0.6mm 的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；转换盒内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路、环境温度测试电路等。转换盒与一定长度的传感电缆和终端盒连接使用，转换盒对传感电缆、及温度进行连续的监视，对于异常情况造成的温度升高和断- 1 -线、短路进行报警。三. 主要功能特点及技术性能1.符合中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1 米。2.具有定温报警功能，定温报警阈值为85℃。3.最大使用长度为200m。4.具有火灾报警、故障报警两组独立无源继电器触点输出。5.可以监视传感电缆的开路、短路故障。6.传感电缆具有可恢复功能。7.探测器具有报警自动恢复功能。8.传感电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。。四．主要技术参数：1.使用环境温度：-10℃～60℃。2.使用环境相对湿度：≤95％，无凝露。3.工作电压：DC24V±20％。4.静态监视电流：≤25mA。5.报警状态电流：≤45mA。6. 继电器触点容量：1A/24VDC，0.3A/220VAC。五．主要应用场所1.电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域；2.皮带输送机或系统等；3.液压站及润滑油库、油管廊及其它供油系统场所；4.电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；5.酒库、仓库及货架库等；6.工业过程及材料输送系统；7.化学品储存工厂；- 2 -8.计算机房、电气控制室以及其它洁净厂房等。六.系统接线方式1．外形尺寸及安装示意...
