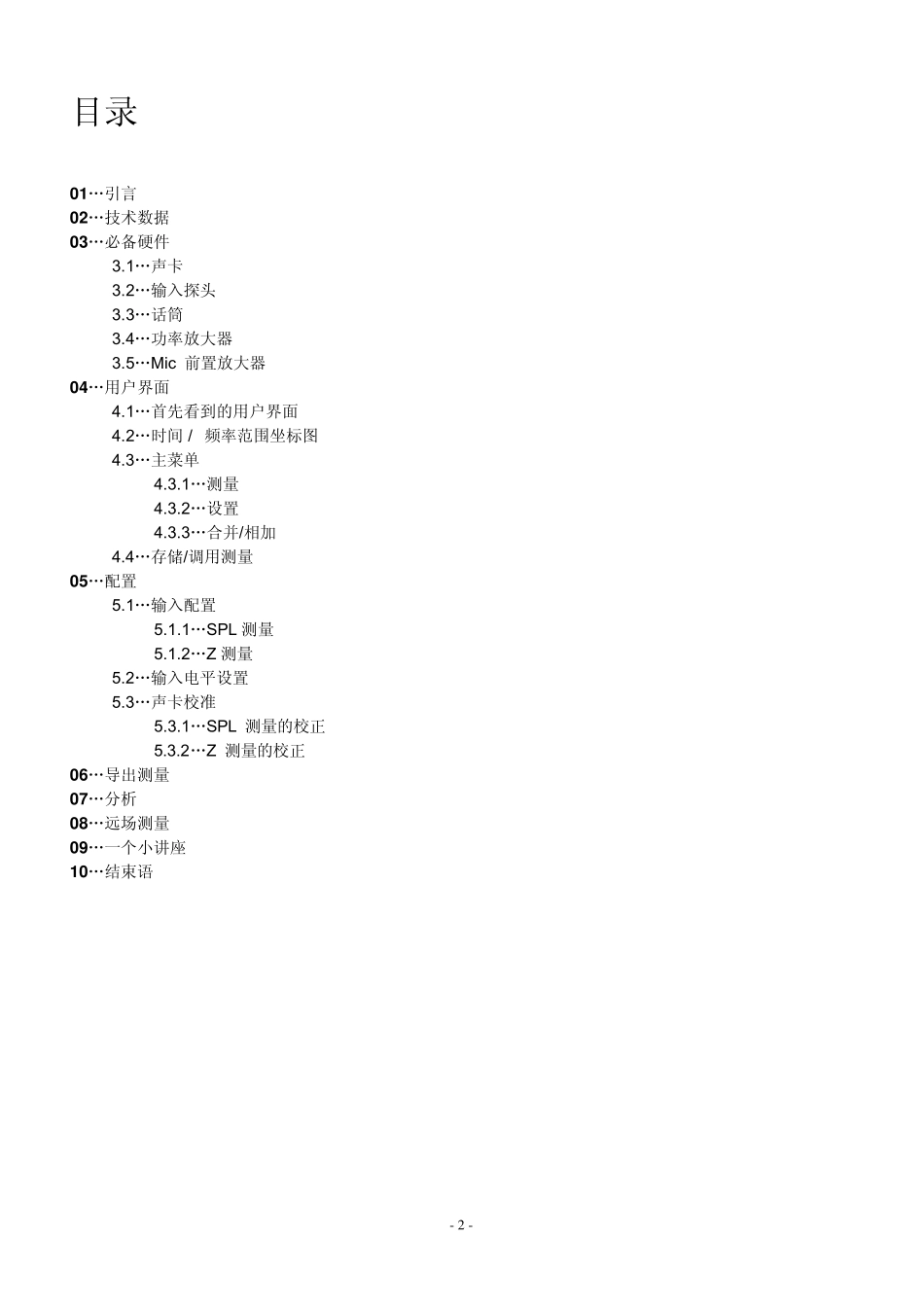

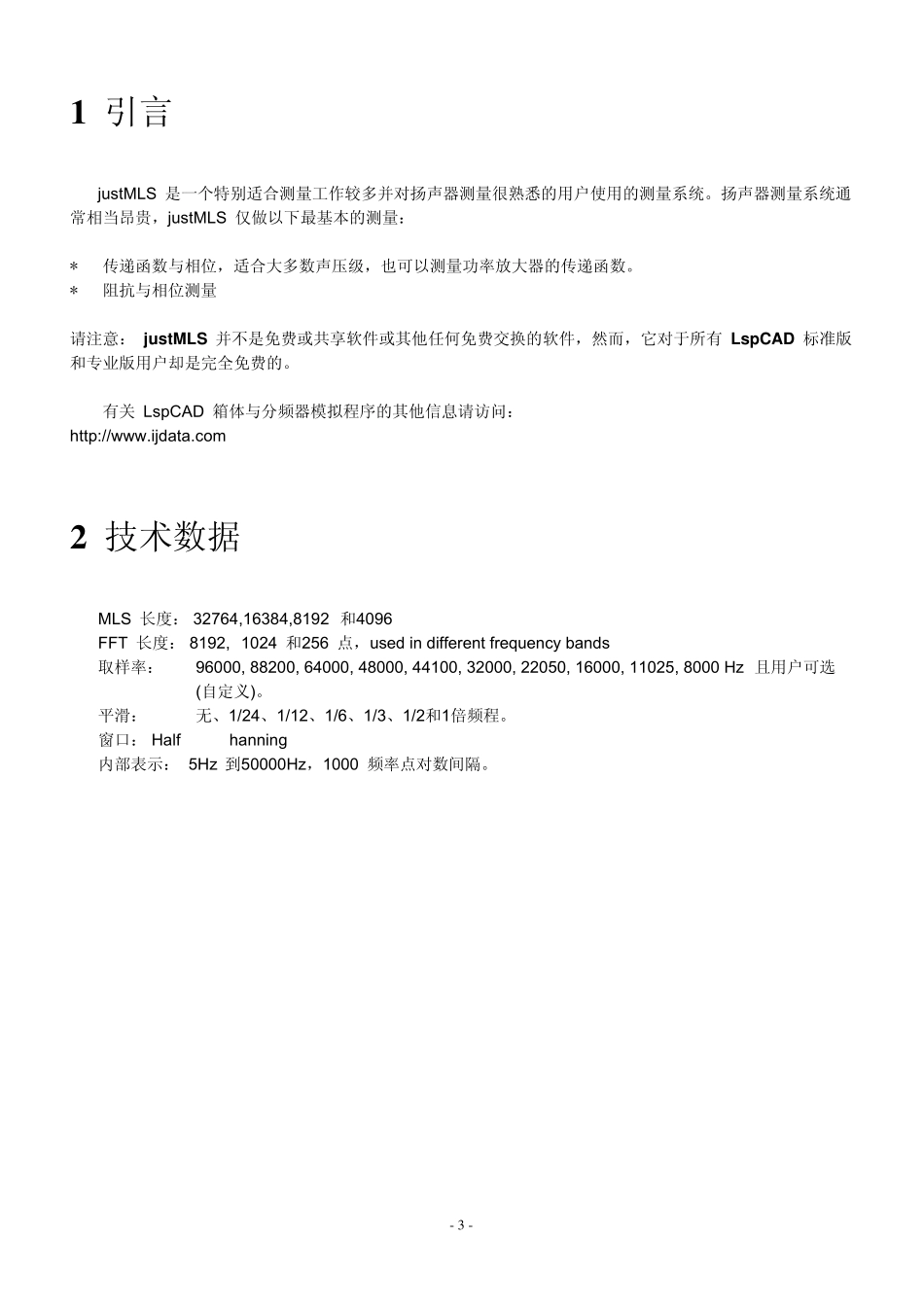

Electrical & acou stical tests 用户简易操作指南 rel 1.00 © Ingemar Johansson, Luleå, Sweden - 2 -目录 0 1 …引言 0 2 …技术数据 0 3 …必备硬件 3.1…声卡 3.2…输入探头 3.3…话筒 3.4…功率放大器 3.5…Mic 前置放大器 0 4 …用户界面 4.1…首先看到的用户界面 4.2…时间 / 频率范围坐标图 4.3…主菜单 4.3.1…测量 4.3.2…设置 4.3.3…合并/相加 4.4…存储/调用测量 0 5 …配置 5.1…输入配置 5.1.1…SPL 测量 5.1.2…Z 测量 5.2…输入电平设置 5.3…声卡校准 5.3.1…SPL 测量的校正 5.3.2…Z 测量的校正 0 6 …导出测量 0 7 …分析 0 8 …远场测量 0 9 …一个小讲座 1 0 …结束语 - 3 -1 引言 justMLS 是一个特别适合测量工作较多并对扬声器测量很熟悉的用户使用的测量系统。扬声器测量系统通常相当昂贵，justMLS 仅做以下最基本的测量： * 传递函数与相位，适合大多数声压级，也可以测量功率放大器的传递函数。 * 阻抗与相位测量 请注意： ju stMLS 并不是免费或共享软件或其他任何免费交换的软件，然而，它对于所有 LspCAD 标准版和专业版用户却是完全免费的。 有关 LspCAD 箱体与分频器模拟程序的其他信息请访问： http://www.ijdata.com 2 技术数据 MLS 长度： 32764,16384,8192 和4096 FFT 长度： 8192, 1024 和256 点，used in different frequency bands 取样率： 96000, 88200, 64000, 48000, 44100, 32000, 22050, 16000, 11025, 8000 Hz 且用户可选(自定义)。 平滑： 无、1/24、1/12、1/6、1/3、1/2和1倍频程。 窗口： Half hanning 内部表示： 5Hz 到50000Hz，1000 频率点对数间隔。 - 4 -3 必备硬件 justMLS 的设计是尽可能使用免费硬件，然而，这里还是需要少数硬件。 3 .1 声卡 需要一个相当好的声卡, 主要为获得低的畸变和低的噪声,尤其对于 MIC 输入。 然而并非一定对声卡有极端的要求，SB16 声卡可能已经足够。 一个有关手提式个人计算机的忠告, 他们容易有非常污秽的声卡！ 3 .2 输入探头 输入探头多半用于保护声卡输入级免于由高功率放大器造成的损坏。输入探头很容易制作，所需元件如下： 4 鳄鱼夹 2 47kΩ ¼ W 1% 电阻器 2 10kΩ ¼ W 1% 电阻器 + 少许导线 简单的原理图 显示探头如何制作 万一功放输出电压过高，可考虑替换...
