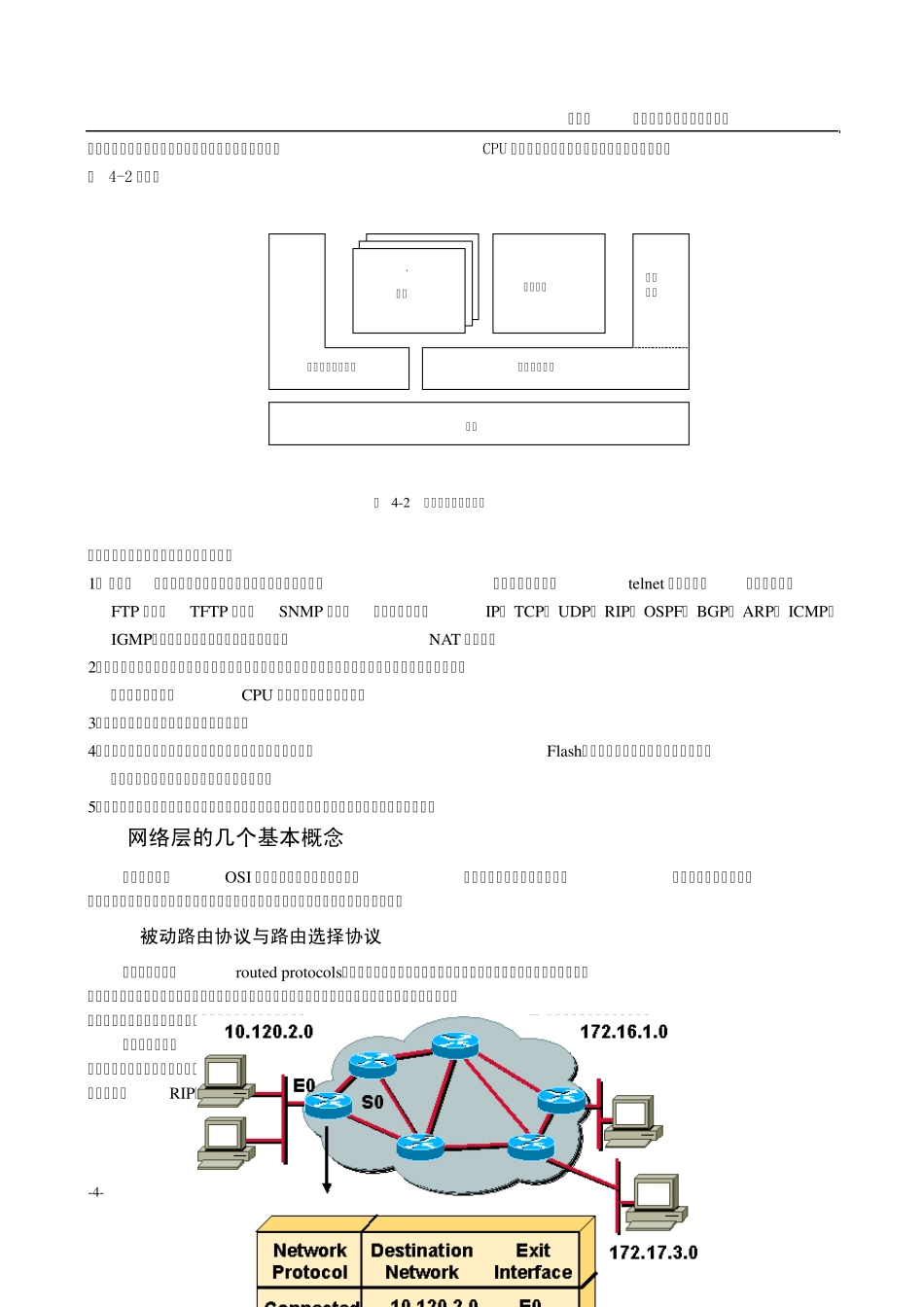

第四章 路由器硬件结构及工作原理 4.1 路由器的硬件构成 路由器主要由以下几个部分组成：输入/输出接口部分、包转发或交换结构部分（switching fabric）、路由计算或处理部分。如图4-1 所示。 图 4-1 路由器的基本组成 输入端口是物理链路和输入包的进口处。端口通常由线卡提供，一块线卡一般支持4、 8 或 16 个端口，一个输入端口具有许多功能。第一个功能是进行数据链路层的封装和解封装。第二个功能是在转发表中查找输入包目的地址从而决定目的端口（称为路由查找），路由查找可以使用一般的硬件来实现，或者通过在每块线卡上嵌入一个微处理器来完成。第三，为了提供QoS（服务质量），端口要对收到的数据包进行业务分类，分成几个预定义的服务级别。第四，端口可能需要运行诸如SLIP（串行线网际协议）和PPP（点对点协议）这样的数据链路级协议或者诸如PPTP（点对点隧道协议）这样的网络级协议。一旦路由查找完成，必须用交换开关将包送到其输出端口。如果路由器是输入端加队列的，则有几个输入端共享同一个交换开关。这样输入端口的最后一项功能是参加对公共资源（如交换开关）的仲裁协议。普通路由器中该部分的功能完全由路由器的中央处理器来执行，制约了数据包的转发速率（每秒几千到几万个数据包）。高端路由器中普遍实现了分布式硬件处理，接口部分有强大的CPU 处理器和大容量的高速缓存，使接口数据速率达到10Gbps，满足了高速骨干网络的传输要求。 路由器的转发机制对路由器的性能影响很大，常见的转发方式有：进程转发、快速转发、优化转发、分布式快速转发。进程转发将数据包从接口缓存拷贝到处理器的缓存中进行处理，先查看路由表再查看ARP表，重新封装数据包后将数据包拷贝到接口缓存中准备传送出去，两次查表和拷贝数据极大的占用CPU 的处理时间，所以这是最慢的交换方式，只在低档路由器中使用。快速交换将两次查表的结果作了缓存，无需拷贝数据，所以CPU 处理数据包的时间缩短了。优化交换在快速交换的基础上略作改进，将缓存表的数据结构作了改变，用深度为4 的 256 叉树代替了深度为32 的 2 叉树或哈希表（hash）， CPU 的查找时间进一步缩短。这两种转发方式在中高档路由器中普遍加以应用。在骨干路由器中由于路由表条目的成倍增加，路由表或ARP 表的任何变化都会引起大部分路由缓冲失效，以前的交换方式都不再适用，最新的交换方式是分布式快速交换，它在每个接口处理板上构建一个镜像（ mirror...
