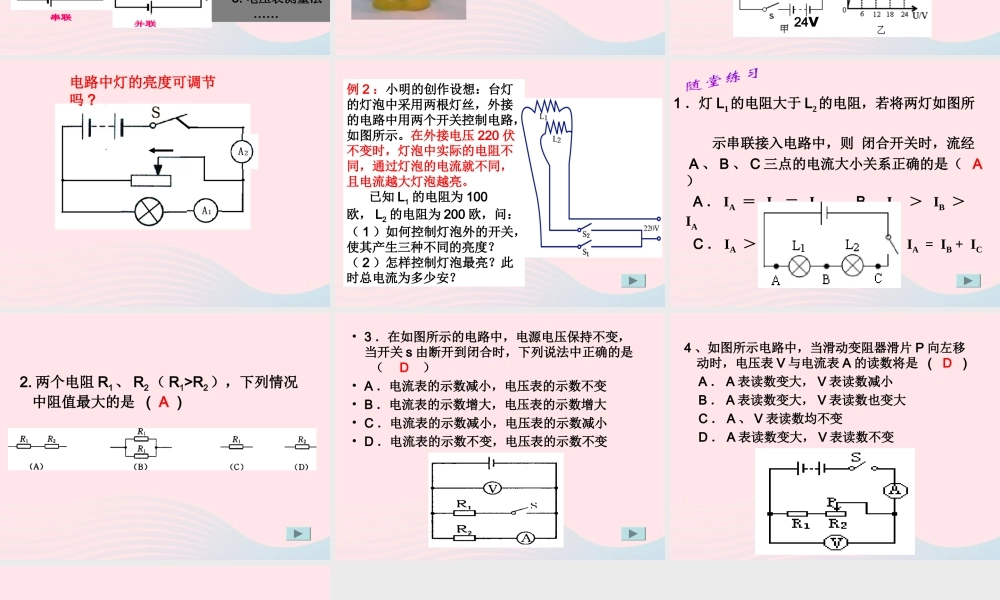

4.7 电路分析与应用说一说：以下电路的连接方式？甲串联电路L1 L2并联电路电流路径法L1 L2 乙任务一：寻找判断黑盒电路是串联还是并联的方法串联串联电路和并联电路各有什么特点？分析数据，判断黑盒电路R = R1 + R2R 总 比 R1 和 R2 都小思考：为什么两个灯泡串联后的总电阻比任何一个分电阻大？你能用影响电阻大小的因素加以解释吗？灯 L1灯 L2电路总电流（安）0.20.20.2电压（伏）1.41.63.0电阻（欧）7815猜想：任务一：寻找判断黑盒电路是串联还是并联的方法串联判断方法：1. 用电器去除法2. 电流表测量法3. 电压表测量法 ……任务二：设计亮度可调节的台灯电路电路元件： 蓄电池 变阻器 灯泡 导线 开关 例 1 ：有一亮度可以调节的小台灯，其电路如图甲。电源电压为 24Ⅴ ，通过灯泡 L 的电流跟其两端电压的关系如图乙。调节滑动变阻器 R ，使灯泡两端的电压为 6Ⅴ 时，求：滑动变阻器 R 连入电路的阻值是多少。 移动滑片，当滑动变阻器分到的电压为 12 伏时，则通过灯的电流为多大？分压6Ⅴ24Ⅴ18Ⅴ温度影响灯丝电阻电路中灯的亮度可调节吗 ?例 2 ：小明的创作设想：台灯的灯泡中采用两根灯丝，外接的电路中用两个开关控制电路，如图所示。在外接电压 220 伏不变时，灯泡中实际的电阻不同，通过灯泡的电流就不同，且电流越大灯泡越亮。 已知 L1 的电阻为 100欧， L2 的电阻为 200 欧，问：（ 1 ）如何控制灯泡外的开关，使其产生三种不同的亮度？（ 2 ）怎样控制灯泡最亮？此时总电流为多少安？1 ．灯 L1的电阻大于 L2的电阻，若将两灯如图所 示串联接入电路中，则 闭合开关时，流经 A 、 B 、 C 三点的电流大小关系正确的是（ A ） A ． IA ＝ IB ＝ IC B ． IC ＞ IB ＞ IA C ． IA ＞ IB ＞ IC D ． IA = IB + IC2. 两个电阻 R1、 R2（ R1>R2），下列情况中阻值最大的是 ( A )• 3 ．在如图所示的电路中，电源电压保持不变，当开关 s 由断开到闭合时，下列说法中正确的是 （ D ）• A ．电流表的示数减小，电压表的示数不变• B ．电流表的示数增大，电压表的示数增大• C ．电流表的示数减小，电压表的示数减小• D ．电流表的示数不变，电压表的示数不变4 、如图所示电路中，当滑动变阻器滑片 P 向左移动时，电压表 V 与电流表 A 的读数将是 ( D ) A ． A 表读数变大， V 表读数减小 B ． A 表读数变大， V 表读数也变大 C ． A 、 V 表读数均不变 D ． A 表读数变大， V 表读数不变
