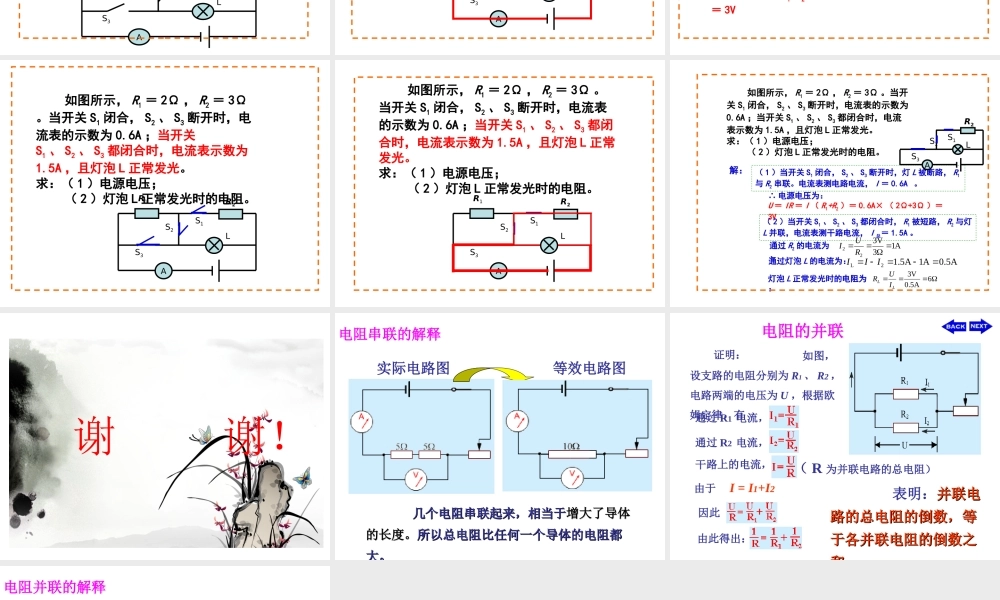

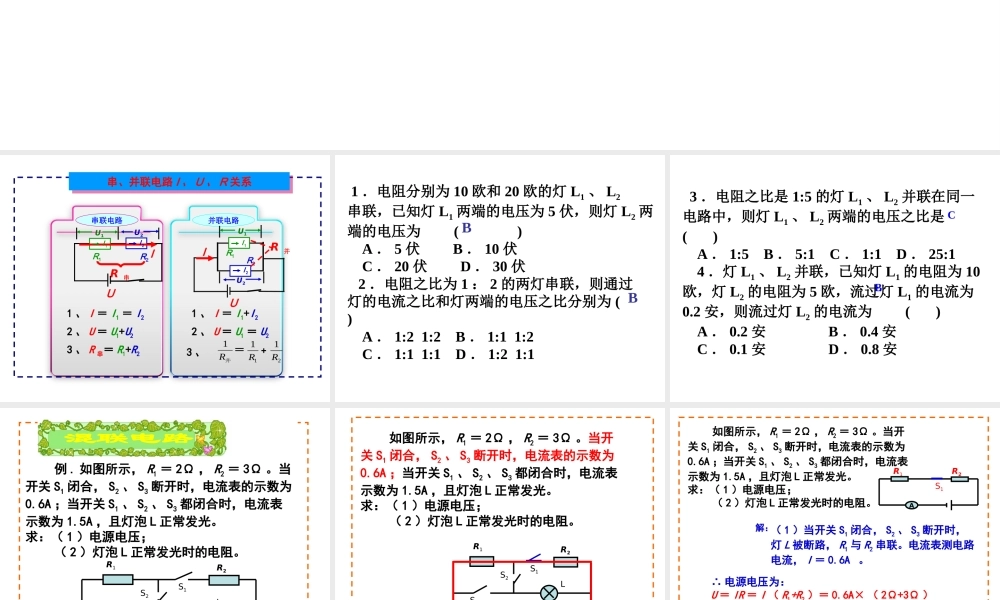

串联电路并联电路R1R21 、 I ＝ I1 ＝ I22 、 U ＝ U1+U23 、 R 串＝ R1+R21 、 I ＝ I1+I22 、 U ＝ U1 ＝ U2I1I2U1IU2UR 并R1R2U2U1UR 串II1I23 、并R111R21R＝ +串、并联电路 I 、 U 、 R 关系串、并联电路 I 、 U 、 R 关系 1 ．电阻分别为 10 欧和 20 欧的灯 L1 、 L2串联，已知灯 L1 两端的电压为 5 伏，则灯 L2 两端的电压为 ( ) A ． 5 伏 B ． 10 伏 C ． 20 伏 D ． 30 伏 2 ．电阻之比为 1 ： 2 的两灯串联，则通过灯的电流之比和灯两端的电压之比分别为 ( ) A ． 1:2 1:2 B ． 1:1 1:2 C ． 1:1 1:1 D ． 1:2 1:1BB 3 ．电阻之比是 1:5 的灯 L1 、 L2 并联在同一电路中，则灯 L1 、 L2 两端的电压之比是( ) A ． 1:5 B ． 5:1 C ． 1:1 D ． 25:1 4 ．灯 L1 、 L2 并联，已知灯 L1 的电阻为 10欧，灯 L2 的电阻为 5 欧，流过灯 L1 的电流为0.2 安，则流过灯 L2 的电流为 ( ) A ． 0.2 安 B ． 0.4 安 C ． 0.1 安 D ． 0.8 安CBAS1S2S3LR1R2 例 . 如图所示， R1 ＝ 2Ω ， R2 ＝ 3Ω 。当开关 S1 闭合， S2 、 S3 断开时，电流表的示数为0.6A ；当开关 S1 、 S2 、 S3 都闭合时，电流表示数为 1.5A ，且灯泡 L 正常发光。求：（ 1 ）电源电压； （ 2 ）灯泡 L 正常发光时的电阻。 如图所示， R1 ＝ 2Ω ， R2 ＝ 3Ω 。当开关 S1 闭合， S2 、 S3 断开时，电流表的示数为0.6A ；当开关 S1 、 S2 、 S3 都闭合时，电流表示数为 1.5A ，且灯泡 L 正常发光。求：（ 1 ）电源电压； （ 2 ）灯泡 L 正常发光时的电阻。AS1S2S3R1R2L 如图所示， R1 ＝ 2Ω ， R2 ＝ 3Ω 。当开关 S1 闭合， S2 、 S3 断开时，电流表的示数为0.6A ；当开关 S1 、 S2 、 S3 都闭合时，电流表示数为 1.5A ，且灯泡 L 正常发光。求：（ 1 ）电源电压； （ 2 ）灯泡 L 正常发光时的电阻。AS1R1R2解：（ 1 ）当开关 S1 闭合， S2 、 S3 断开时，灯 L 被断路， R1 与 R2 串联。电流表测电路电流， I ＝ 0.6A 。∴ 电源电压为：U ＝ IR ＝ I （ R1+R2 ）＝ 0.6A× （ 2Ω+3Ω ）＝ 3VAS1S2S3LR1R2 如图所示， R1 ＝ 2Ω ， R2 ＝ 3Ω。当开关 S1...
