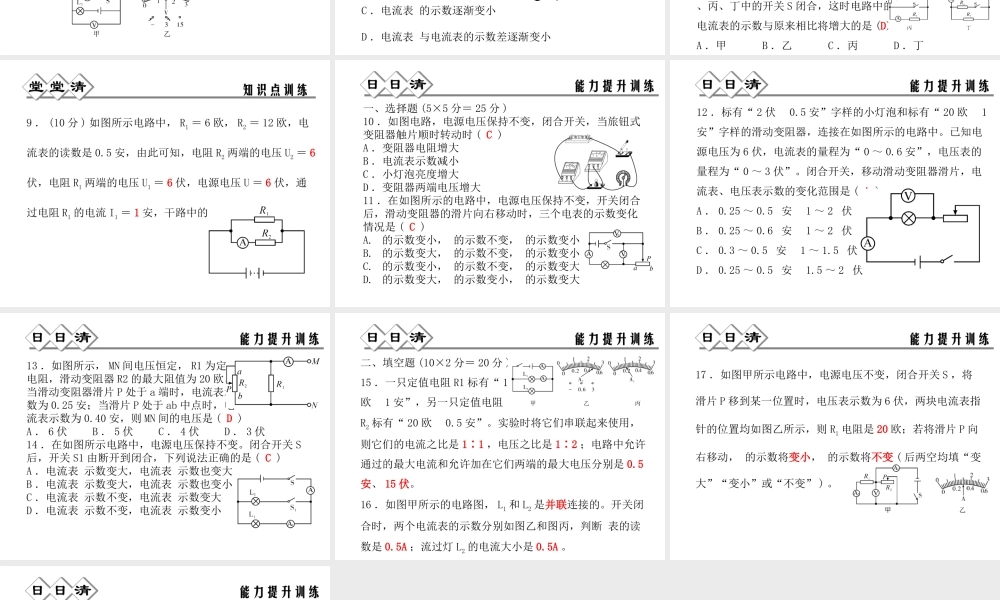

第 4 章 电路探秘习 题 精 讲第 7 节 电路分析与应用1 ．串联电路特点(1) 串联电路中，电流特点：电流处处相等，字母表示为 I1＝ I2 ＝ I3 。(2) 串联电路中，电压特点各用电器电压之和等于电源电压，字母表示为 U1 ＋ U2 ＝ U 。2 ．并联电路特点。(1) 并联电路中，电流特点：干路电流等于各支路电流之和，字母表示为 I ＝ I1 ＋ I2 。(2) 并联电路中，电压特点：支路两端电压等于电源电压，字母表示为 U1 ＝ U2 ＝ U3 。串联电路特点1 ． (4 分 ) 从 2011 年 5 月 1 日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中 R1 为定值电阻，酒精气体传感器 R2 的电阻随酒精气体浓度的增大而减小。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的 ( B )A ．电流表示数不变B ．电流表示数越大C ．传感器 R2 两端的电压越大D ．定值电阻 R1 两端的电压不变2 ． (4 分 ) 如图所示， R1 ＝ 5 欧， R2 ＝ 10 欧，则电压表 和 示数之比是 ( C )A ． 1∶2 B ． 2∶1 C ． 1∶3 D ． 3∶13 ． (3 分 ) 在如图所示的电路中，闭合开关 S ，电路正常工作。一段时间后灯 L 熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关 S ，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯 L 或电阻 R 上，则 ( C )A ．灯 L 断路B ．电阻 R 断路C ．灯 L 短路 D ．电阻 R 短路4 ． (4 分 ) 如图所示，电源电压保持不变，闭合开关 S1 、 S2 ，电压表示数为 6 伏，电流表示数为 0.6 安，断开 S2 后，电压表示数变为 2 伏，则 R2 的阻值和电源电压分别是 ( C )A ． 10 欧、 9 伏 B ． 20 欧、 9 伏C ． 20 欧、 6 伏D ． 10 欧、 6 伏5 ． (4 分 ) 如图甲所示电路，电源电压为 6 V ，当 S 闭合时，电压表的读数如图乙所示，则 L1 两端的电压为 1.5V ， L2 两端的电压为 4.5V 。6 ． (4 分 ) 如图所示电路，电源电压保持不变，闭合开关S ，缓慢移动滑动变阻器的滑片 P ，电流表 的示数逐渐变小，这一过程中 ( C )A ．滑片 P 是向左滑动的B ．电压表 的示数逐渐变小C ．电流表 的示数逐渐变小D ．电流表 与电流表的示数差逐渐变小并联电路特点7 ． (3 ...
