KCSJ04轴承座机械加工工艺规程设计说明书

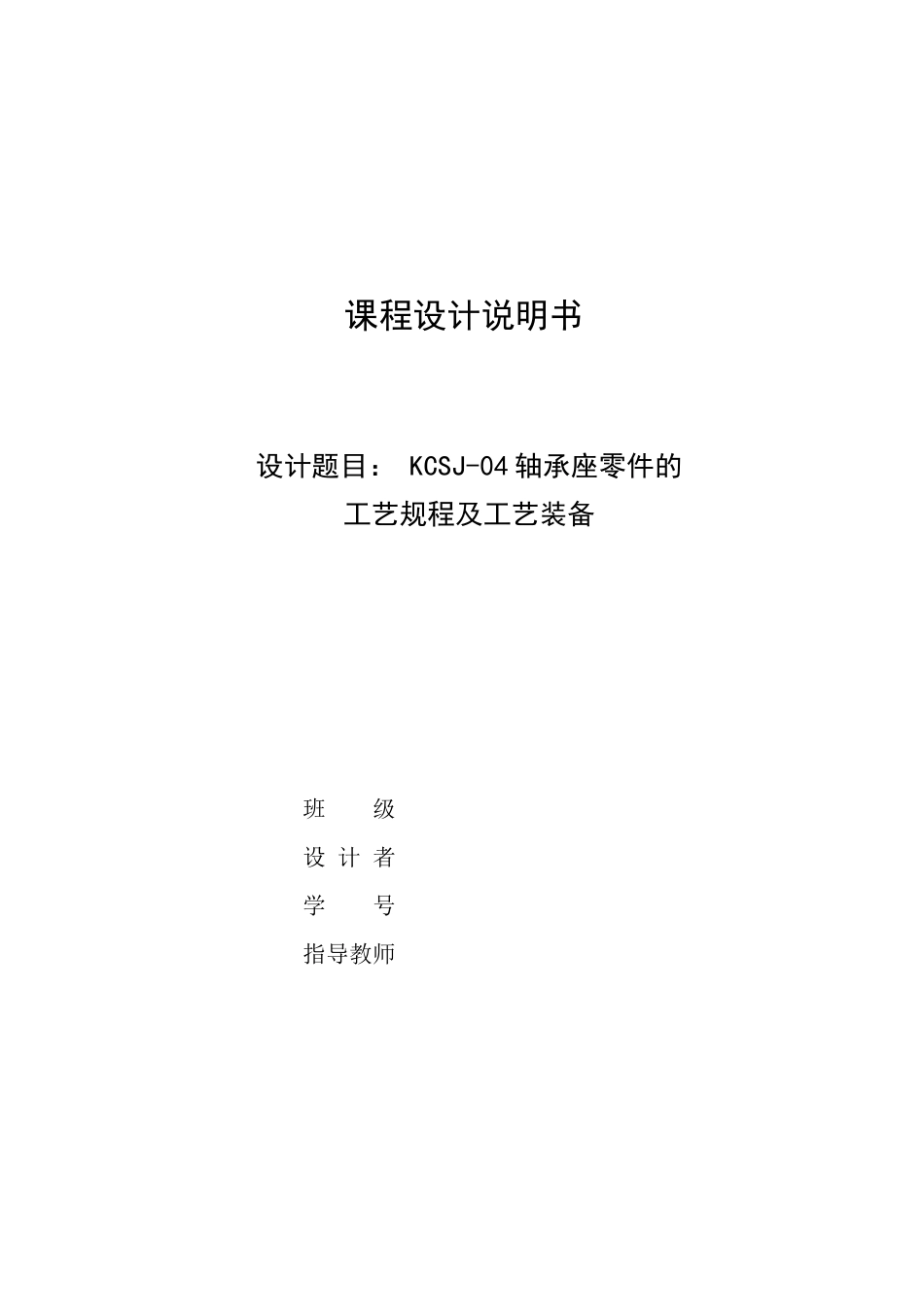

KCSJ04轴承座机械加工工艺规程设计说明书_第1页
1/17

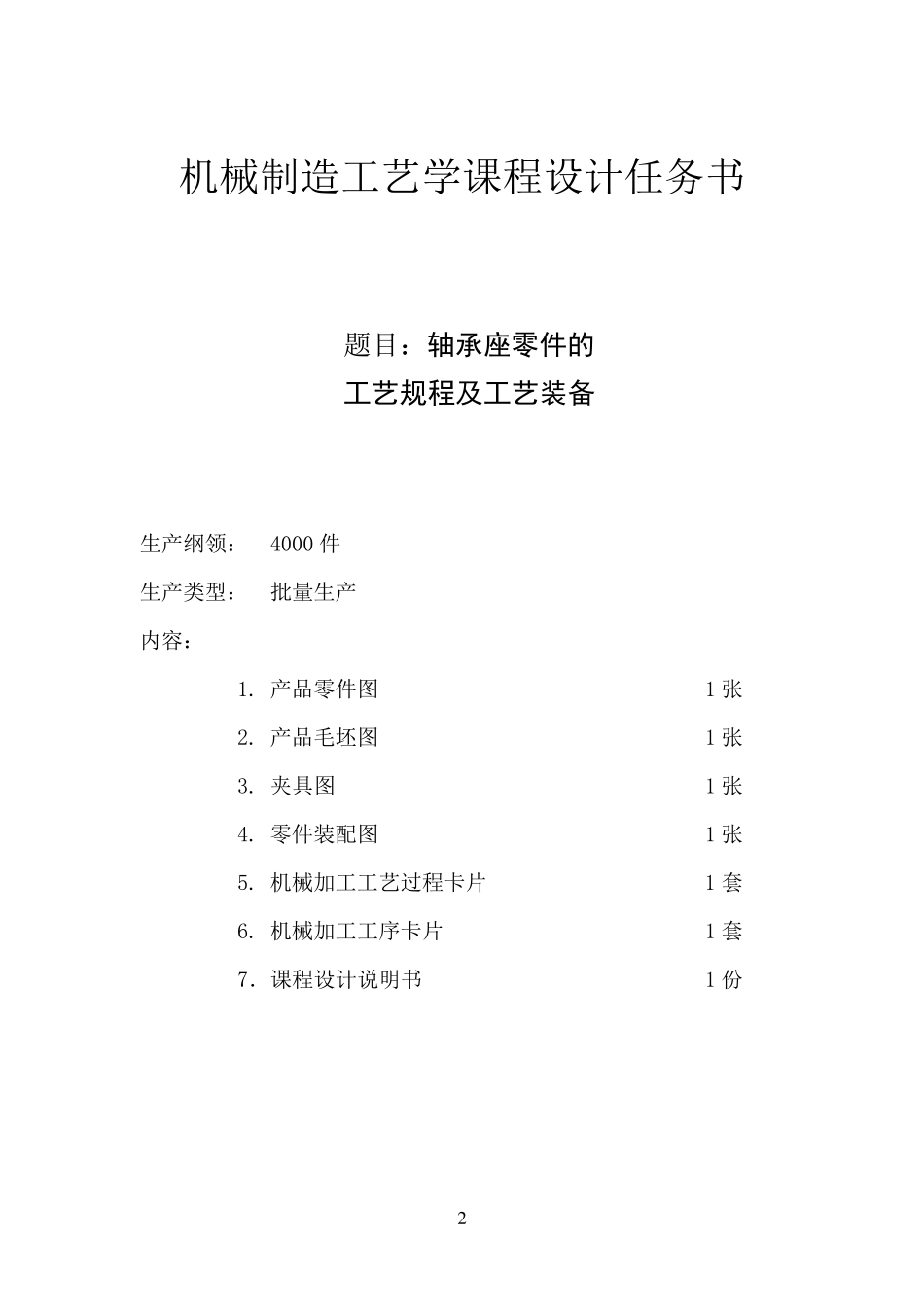

KCSJ04轴承座机械加工工艺规程设计说明书_第2页
2/17

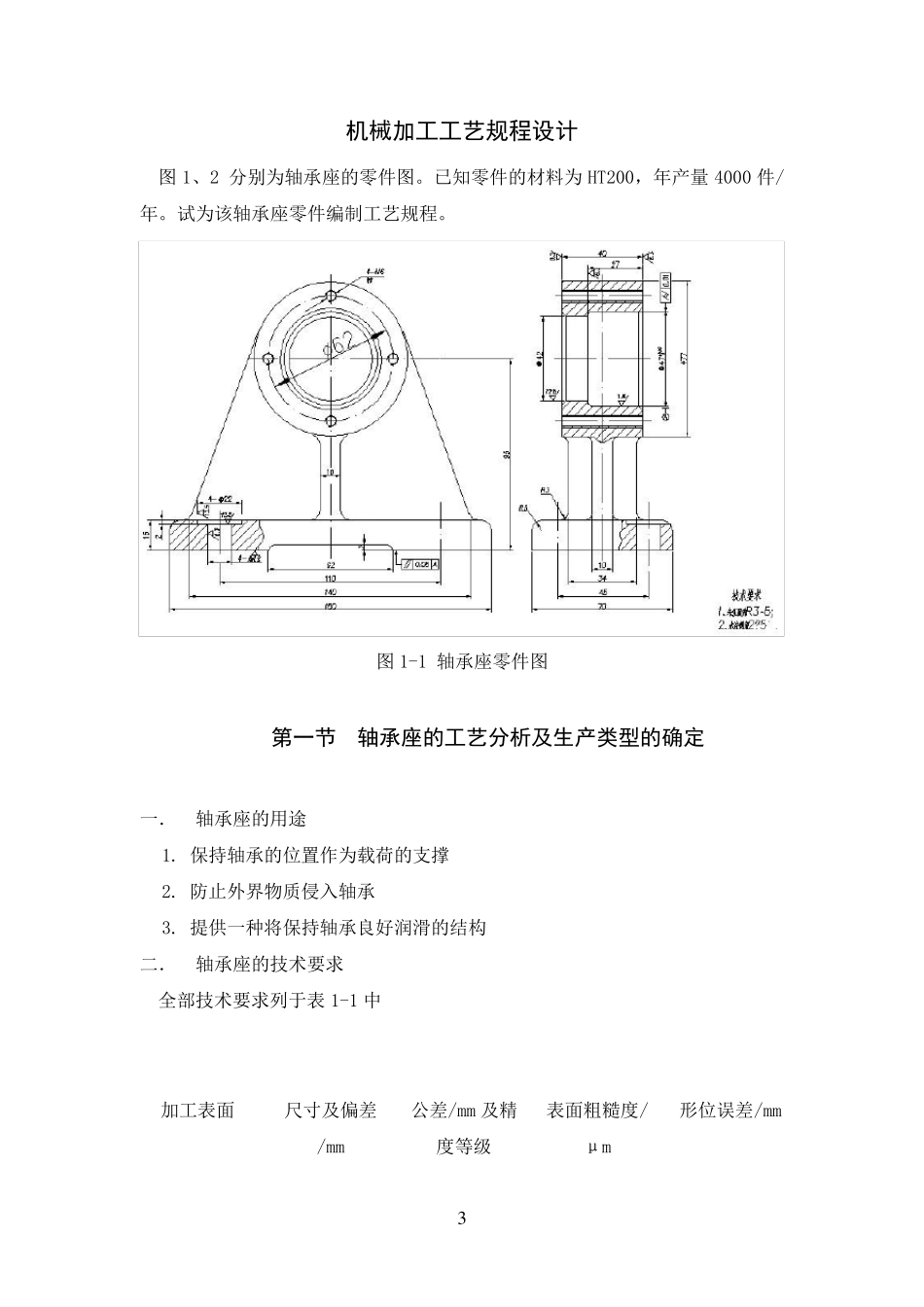

KCSJ04轴承座机械加工工艺规程设计说明书_第3页
3/17
课程设计说明书 设计题目: KCSJ-04 轴承座零件的 工艺规程及工艺装备 班 级 设 计 者 学 号 指导教师 2 机械制造工艺学课程设计任务书 题目:轴承座零件的 工艺规程及工艺装备 生产纲领: 4000 件 生产类型: 批量生产 内容: 1. 产品零件图 1 张 2. 产品毛坯图 1 张 3. 夹具图 1 张 4. 零件装配图 1 张 5. 机械加工工艺过程卡片 1 套 6. 机械加工工序卡片 1 套 7.课程设计说明书 1 份 3 机械加工工艺规程设计 图1、2 分别为轴承座的零件图。已知零件的材料为HT200,年产量4000 件/年。试为该轴承座零件编制工艺规程。 图1-1 轴承座零件图 第一节 轴承座的工艺分析及生产类型的确定 一. 轴承座的用途 1. 保持轴承的位置作为载荷的支撑 2. 防止外界物质侵入轴承 3. 提供一种将保持轴承良好润滑的结构 二. 轴承座的技术要求 全部技术要求列于表1-1 中 加工表面 尺寸及偏差/mm 公差/mm 及精度等级 表面粗糙度/μm 形位误差/mm 4 底面 95 IT8 6.3 孔47 ∅ 47+0.03 0 IT7 6.3 前后端面 40 IT8 6.3 孔22 22 IT8 6.3 孔12 12 IT8 6.3 表1-1 三. 审查轴承座的工艺性 分析零件图可知,轴承座前后端面要求切削加工和倒角加工,并在轴向方向上均大于相邻表面。∅ 12mm 孔和∅ 22mm 孔的端面均为平面可以防止加工过程中钻头钻偏,以保证孔的加工精度;∅ 47mm 孔和前后俩个端面由车床加工出来;底面和顶面用铣床加工;另外,该零件其余表面精度都较低,不需要加工,通过铸造就可以达到加工要求。由此可见,该零件的工艺性较好。 四. 确定拨叉的生产类型 依设计题目知:Q=4000 件/年,结合生产实际,备品率 a%和废品率 b%分别为3%和0.5%。代入公式 1-1 得 N=4000*(1+3%+0.5%)=4140 件/年 由查1-3 表可知,轴承座属轻型零件;由表1-4 知,该轴承座的生产类型为大批生产。5 第二节 确定毛坯、绘制毛坯简图 一、 选择毛坯 由于铸铁具有良好的铸造性、吸振性、切削加工性及一定的力学性能,并且价格低廉,生产设备简单,所以在机械零件材料中占有很大的比重,广泛地用来制作各种机架、底座。箱体等形状复杂的零件。又由于灰铸铁具有良好的铸造性、耐磨性、抗振性和切削加工性,所以选择灰铸铁作为铸造的材料。 二、 确定毛坯的尺寸公差和机械加工余量 1、 公差等级 由轴承座的功用和技术要求,确定零件的公差等级为普...
