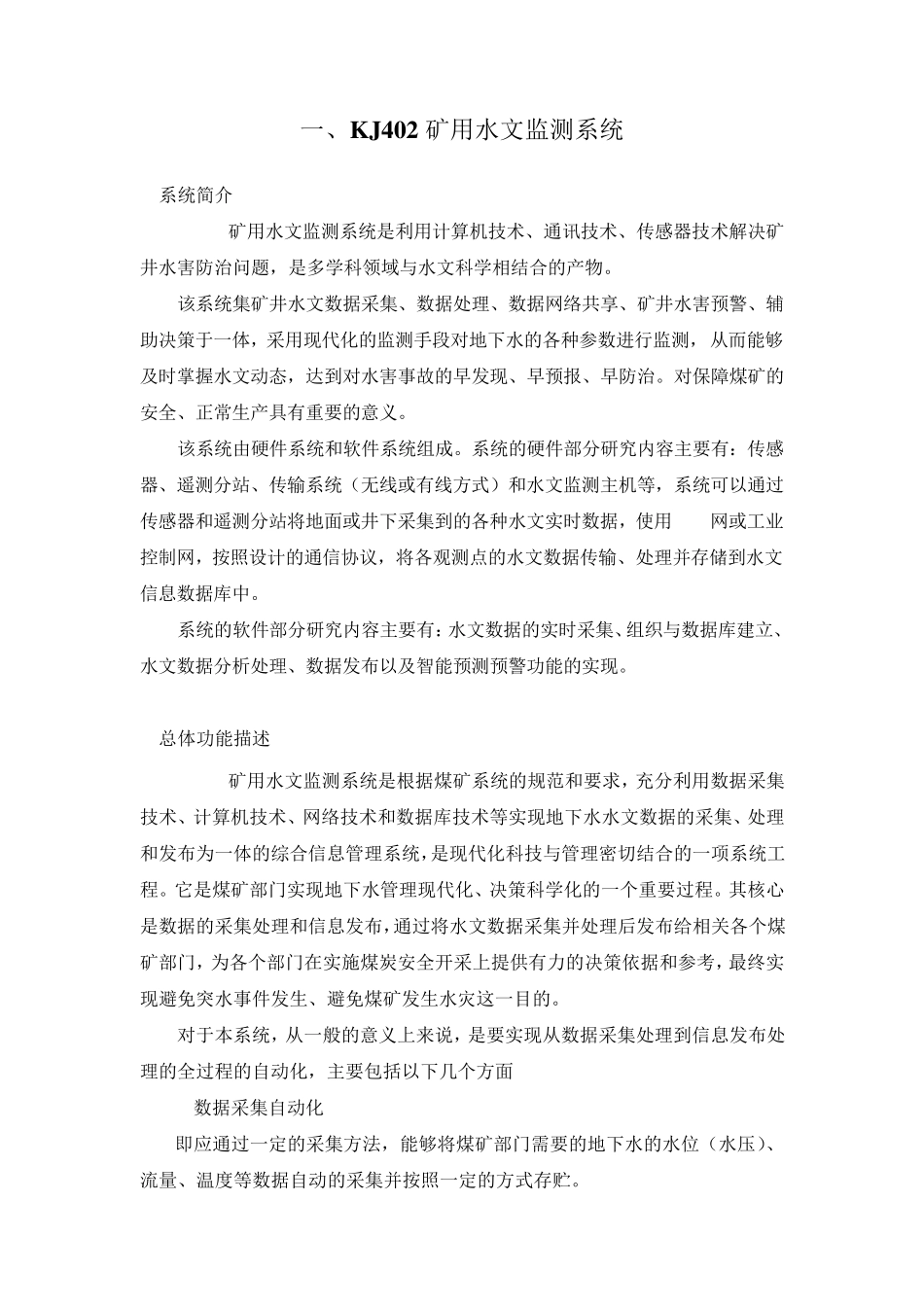

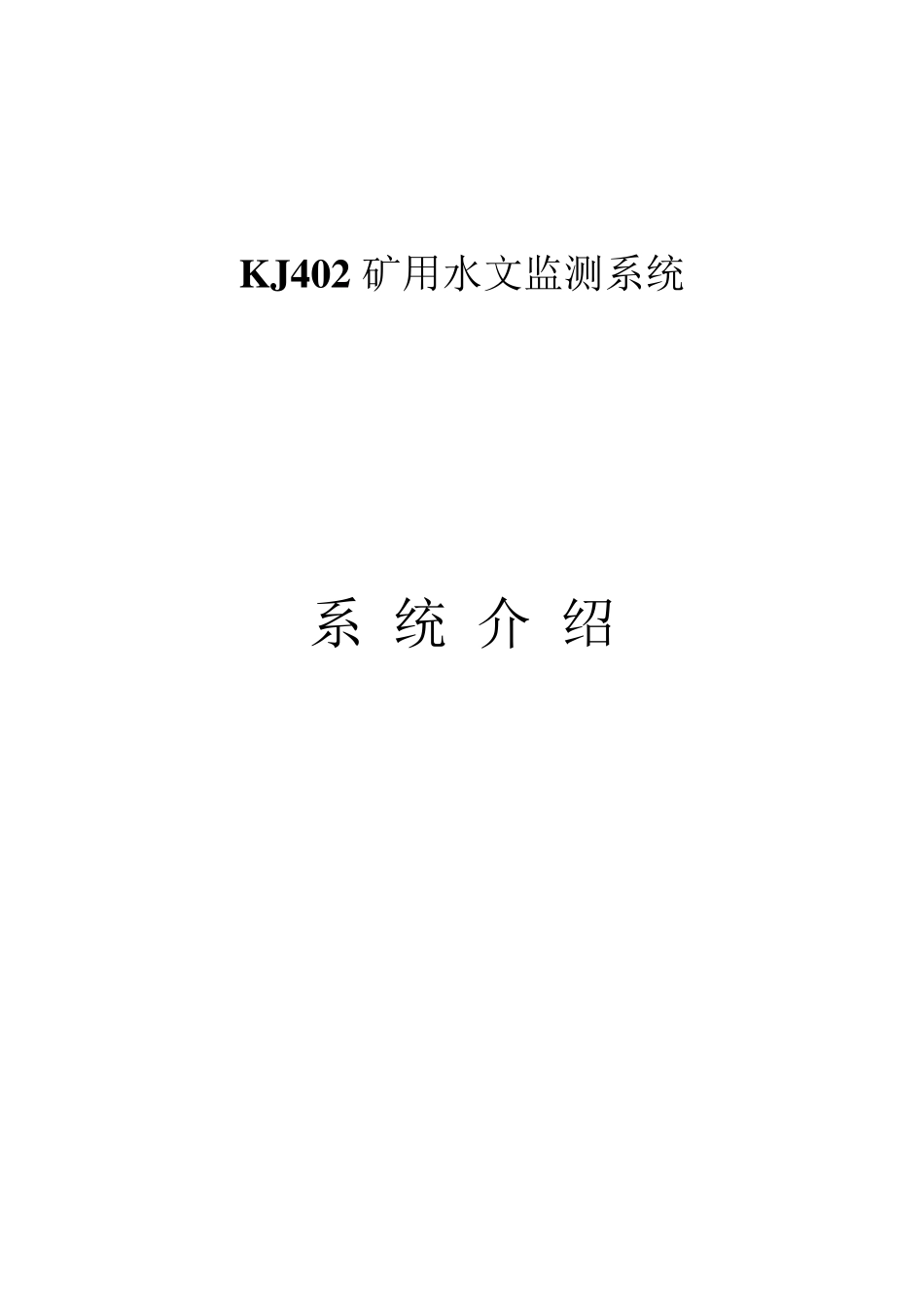

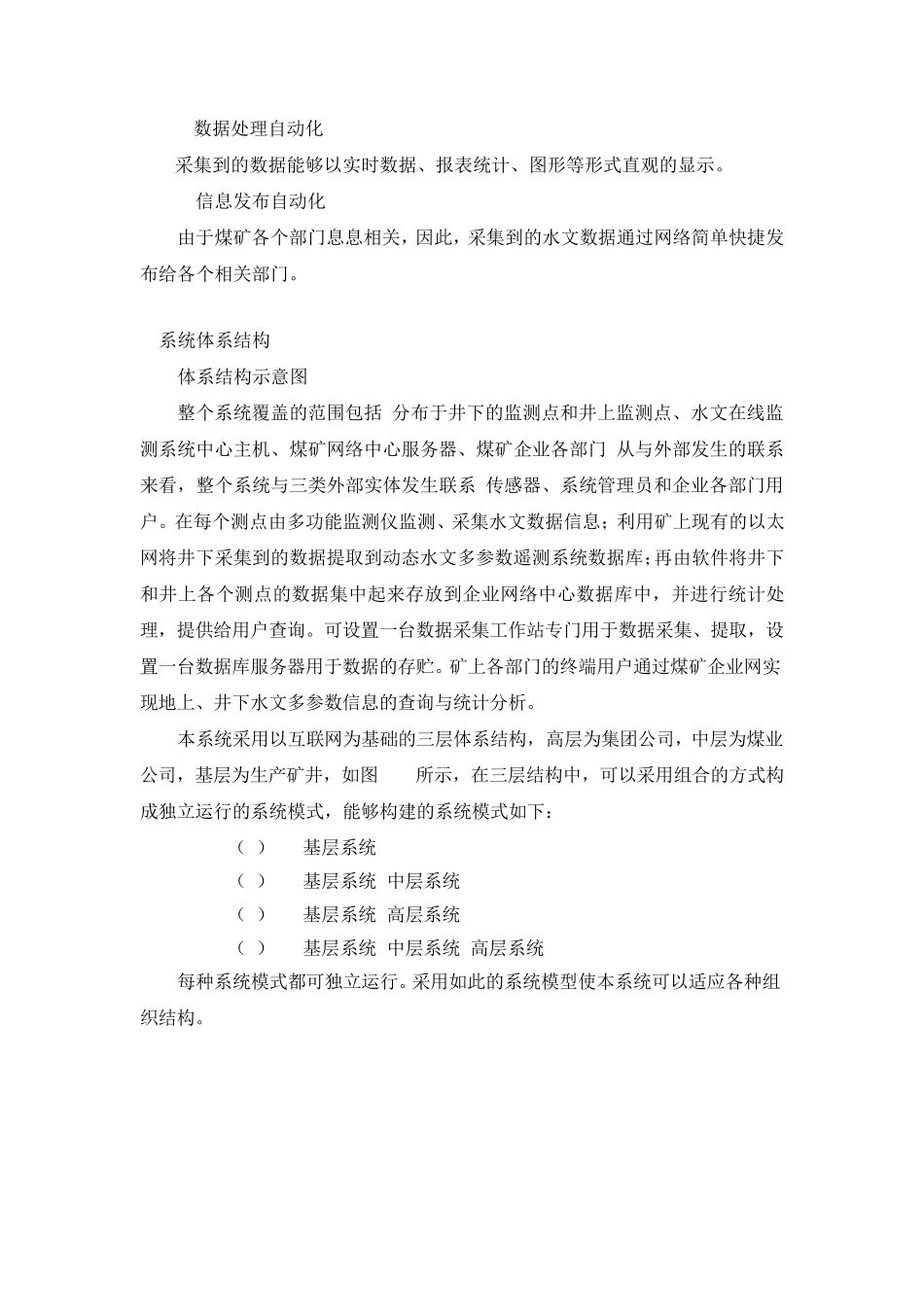

K J402 矿用水文监测系统 系 统 介 绍 一、K J402 矿用水文监测系统 1 系统简介 KJ402矿用水文监测系统是利用计算机技术、通讯技术、传感器技术解决矿井水害防治问题,是多学科领域与水文科学相结合的产物。 该系统集矿井水文数据采集、数据处理、数据网络共享、矿井水害预警、辅助决策于一体,采用现代化的监测手段对地下水的各种参数进行监测,从而能够及时掌握水文动态,达到对水害事故的早发现、早预报、早防治。对保障煤矿的安全、正常生产具有重要的意义。 该系统由硬件系统和软件系统组成。系统的硬件部分研究内容主要有:传感器、遥测分站、传输系统(无线或有线方式)和水文监测主机等,系统可以通过传感器和遥测分站将地面或井下采集到的各种水文实时数据,使用 GSM网或工业控制网,按照设计的通信协议,将各观测点的水文数据传输、处理并存储到水文信息数据库中。 系统的软件部分研究内容主要有:水文数据的实时采集、组织与数据库建立、水文数据分析处理、数据发布以及智能预测预警功能的实现。 2 总体功能描述 KJ402矿用水文监测系统是根据煤矿系统的规范和要求,充分利用数据采集技术、计算机技术、网络技术和数据库技术等实现地下水水文数据的采集、处理和发布为一体的综合信息管理系统,是现代化科技与管理密切结合的一项系统工程。它是煤矿部门实现地下水管理现代化、决策科学化的一个重要过程。其核心是数据的采集处理和信息发布,通过将水文数据采集并处理后发布给相关各个煤矿部门,为各个部门在实施煤炭安全开采上提供有力的决策依据和参考,最终实现避免突水事件发生、避免煤矿发生水灾这一目的。 对于本系统,从一般的意义上来说,是要实现从数据采集处理到信息发布处理的全过程的自动化,主要包括以下几个方面: l)数据采集自动化: 即应通过一定的采集方法,能够将煤矿部门需要的地下水的水位(水压)、流量、温度等数据自动的采集并按照一定的方式存贮。 2)数据处理自动化: 采集到的数据能够以实时数据、报表统计、图形等形式直观的显示。 3)信息发布自动化: 由于煤矿各个部门息息相关,因此,采集到的水文数据通过网络简单快捷发布给各个相关部门。 3 系统体系结构 3.1 体系结构示意图 整个系统覆盖的范围包括:分布于井下的监测点和井上监测点、水文在线监测系统中心主机、煤矿网络中心服务器、煤矿企业各部门;从与外部发生的联系来看,整个系统与三类外部实体发生联系:传感器、系统管理...
