kj95N说明书第二章系统软件操作说明(19~92)

kj95N说明书第二章系统软件操作说明(19~92)_第1页
1/75
kj95N说明书第二章系统软件操作说明(19~92)_第2页
2/75
kj95N说明书第二章系统软件操作说明(19~92)_第3页
3/75

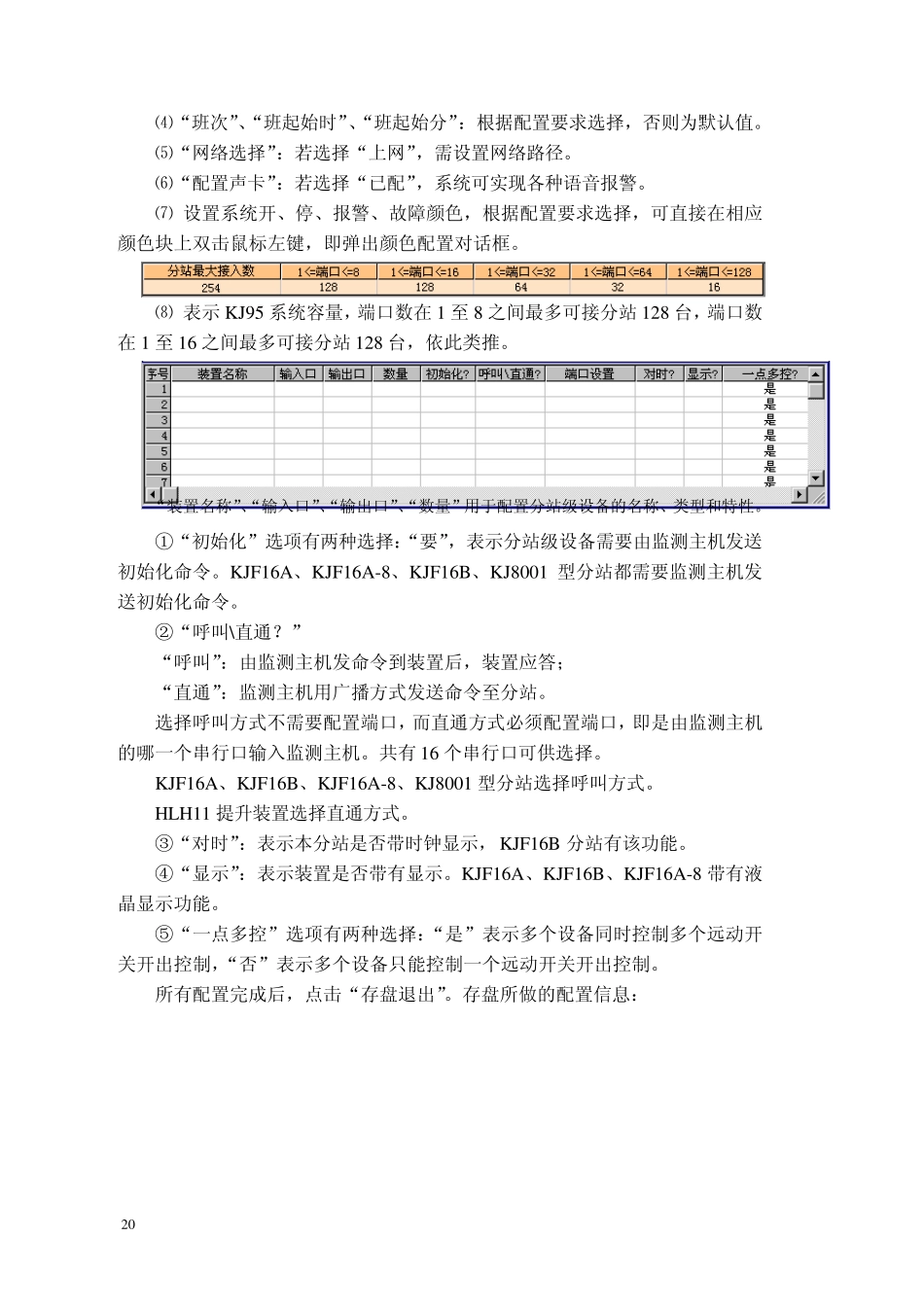

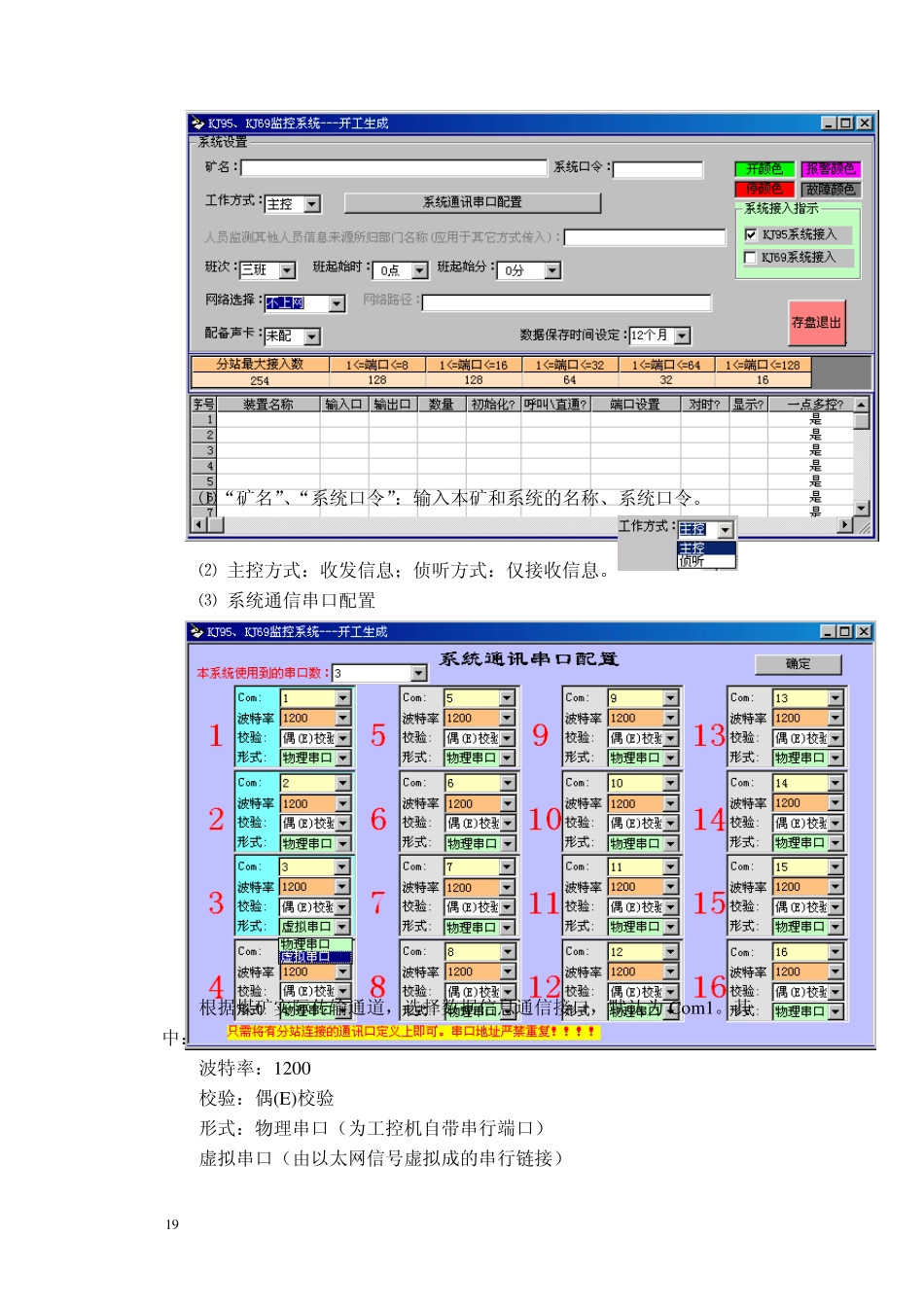

⑴“矿名”、“系统口令”:输入本矿和系统的名称、系统口令。 ⑵ 主控方式:收发信息;侦听方式:仅接收信息。 ⑶ 系统通信串口配置 根据煤矿实际传输通道,选择数据信息通信接口,默认为 Com1。其 中: 波特率:1200 校验:偶(E)校验 形式:物理串口(为工控机自带串行端口) 虚拟串口(由以太网信号虚拟成的串行链接) 19⑷“班次”、“班起始时”、“班起始分”:根据配置要求选择,否则为默认值。 ⑸“网络选择”:若选择“上网”,需设置网络路径。 ⑹“配置声卡”:若选择“已配”,系统可实现各种语音报警。 ⑺ 设置系统开、停、报警、故障颜色,根据配置要求选择,可直接在相应颜色块上双击鼠标左键,即弹出颜色配置对话框。 ⑻ 表示 KJ95 系统容量,端口数在 1 至 8 之间最多可接分站 128 台,端口数在 1 至 16 之间最多可接分站 128 台,依此类推。 “装置名称”、“输入口”、“输出口”、“数量”用于配置分站级设备的名称、类型和特性。 ①“初始化”选项有两种选择:“要”,表示分站级设备需要由监测主机发送初始化命令。KJF16A、KJF16A-8、KJF16B、KJ8001 型分站都需要监测主机发送初始化命令。 ②“呼叫\直通?” “呼叫”:由监测主机发命令到装置后,装置应答; “直通”:监测主机用广播方式发送命令至分站。 选择呼叫方式不需要配置端口,而直通方式必须配置端口,即是由监测主机的哪一个串行口输入监测主机。共有 16 个串行口可供选择。 KJF16A、KJF16B、KJF16A-8、KJ8001 型分站选择呼叫方式。 HLH11 提升装置选择直通方式。 ③“对时”:表示本分站是否带时钟显示,KJF16B 分站有该功能。 ④ “显示”:表示装置是否带有显示。KJF16A、KJF16B、KJF16A-8 带有液晶 显示功能。 ⑤ “一点 多控 ”选项有两种选择:“是”表示多个设备同 时控 制 多个远 动 开关 开出控 制 ,“否”表示多个设备只 能控 制 一个远 动 开关 开出控 制 。 所 有配置完 成 后,点 击“存 盘 退 出”。存 盘 所 做 的配置信 息 : 20 安装完成后把KJ95N 系统安装目录设置为只读共享。 打开“开始”菜单→“所有程序”→“天地科技监控系统”→“参数设置”,如图所示: ① 配置文件路径、读入实时数据路径、存放实时数据路径为默认主控机软件安装目录。 ② 副屏显示设置:根据实际副屏数选择副屏分辨率。 2 局域网安装 2.1 服务器软件安装 选...
