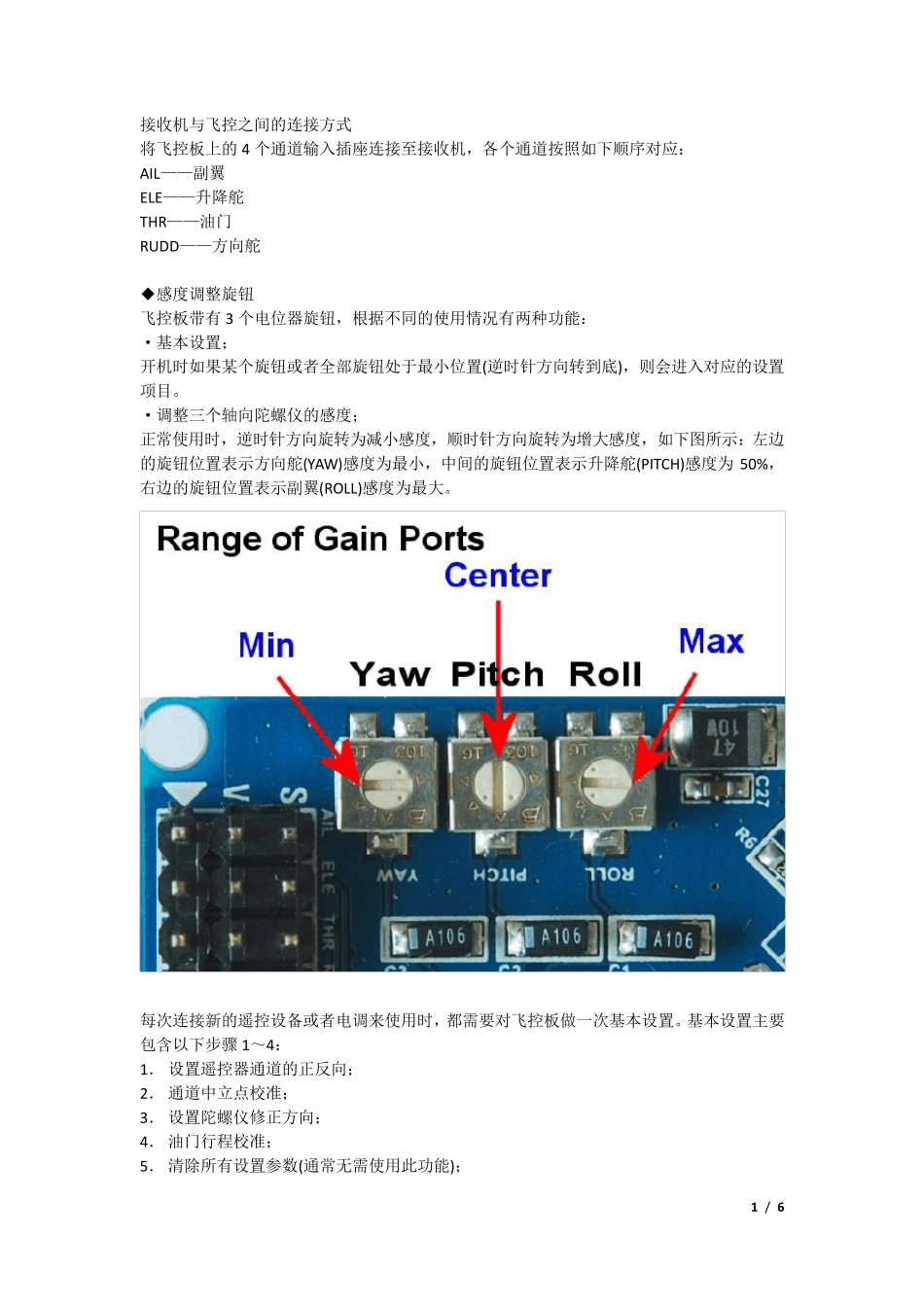

1 / 6 接收机与飞控之间的连接方式 将飞控板上的4 个通道输入插座连接至接收机，各个通道按照如下顺序对应： AIL——副翼 ELE——升降舵 THR——油门 RUDD——方向舵 ◆感度调整旋钮 飞控板带有3 个电位器旋钮，根据不同的使用情况有两种功能： ·基本设置； 开机时如果某个旋钮或者全部旋钮处于最小位置(逆时针方向转到底)，则会进入对应的设置项目。 ·调整三个轴向陀螺仪的感度； 正常使用时，逆时针方向旋转为减小感度，顺时针方向旋转为增大感度，如下图所示：左边的旋钮位置表示方向舵(YAW)感度为最小，中间的旋钮位置表示升降舵(PITCH)感度为 50%，右边的旋钮位置表示副翼(ROLL)感度为最大。 每次连接新的遥控设备或者电调来使用时，都需要对飞控板做一次基本设置。基本设置主要包含以下步骤 1～4： 1． 设置遥控器通道的正反向； 2． 通道中立点校准； 3． 设置陀螺仪修正方向； 4． 油门行程校准； 5． 清除所有设置参数(通常无需使用此功能)； 2 / 6 6． 调整陀螺仪感度； 7． 用遥控器设置启动模式。 1． 设置遥控器通道的正反向。 CHANNEL Aileron Elevator Throttle Rudder JR/SPEKTRUM REVERSE REVERSE NORMAL REVERSE FUTABA NORMAL NORMAL REVERSE NORMAL HITEC NORMAL REVERSE NORMAL NORMAL Others 请在遥控器上新建一组模型数据（如果遥控器有此功能的话），或者清除所有遥控器设置参数后再设置通道正反向，然后按照上表中的正反参数来调整您的遥控器，如果您的遥控器品牌不在上述表格中，那就需要通过自行测试来确定每个通道的正反状态。 请注意不要打开遥控器的任何混控功能，否则会导致输入飞控的信号不正确。连接好所有设备后，即可开始进行如下设置。 请在确保所有设置完成前先不要安装螺旋桨，避免受伤！ 2． 通道中立点校准。 中立点校准指的是让飞控的 3 个通道（除油门外）认准对应遥控器通道的中立点信号，避免因遥控器本身信号的误差导致飞行出现误动作。 -将PITCH 旋钮调整到0 位置（逆时针旋转）： -把遥控器的所有微调调整到中间位置； -系统通电； -等待飞控LED 快闪 3 次 ，表示 进入中立点校准功能； -确认接收 机 正常 收 到遥控器信号后继 续 等待几 秒 钟 ； -等待飞控LED 慢 闪 1 次 ，表示 识 别 并 保存 中立点信号； -信号中立点校准完成，断 电并 把PITCH 旋钮调整到正常 位置（一般 是中...
