KV高压开关柜母联备自投的工作原理是什么

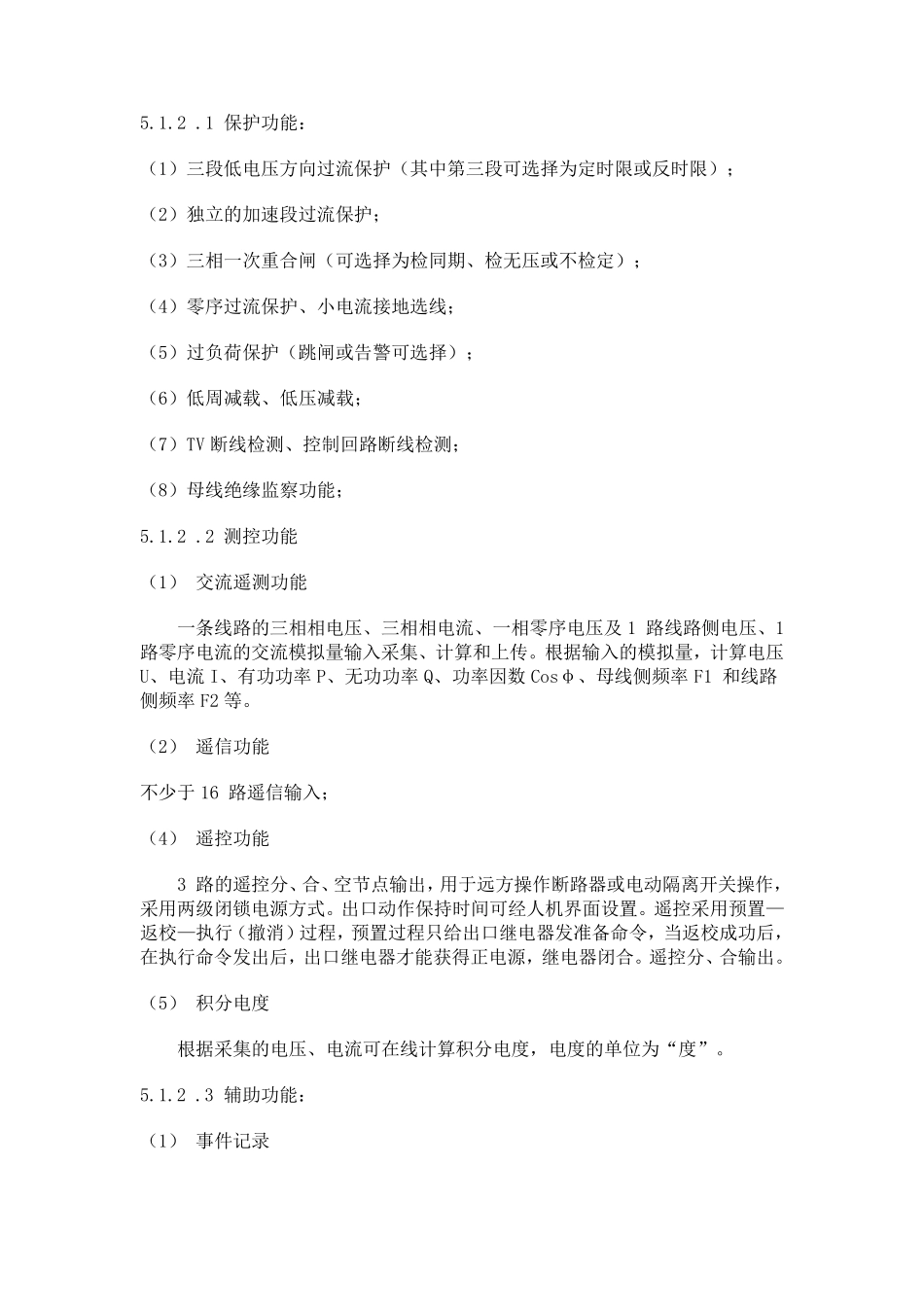

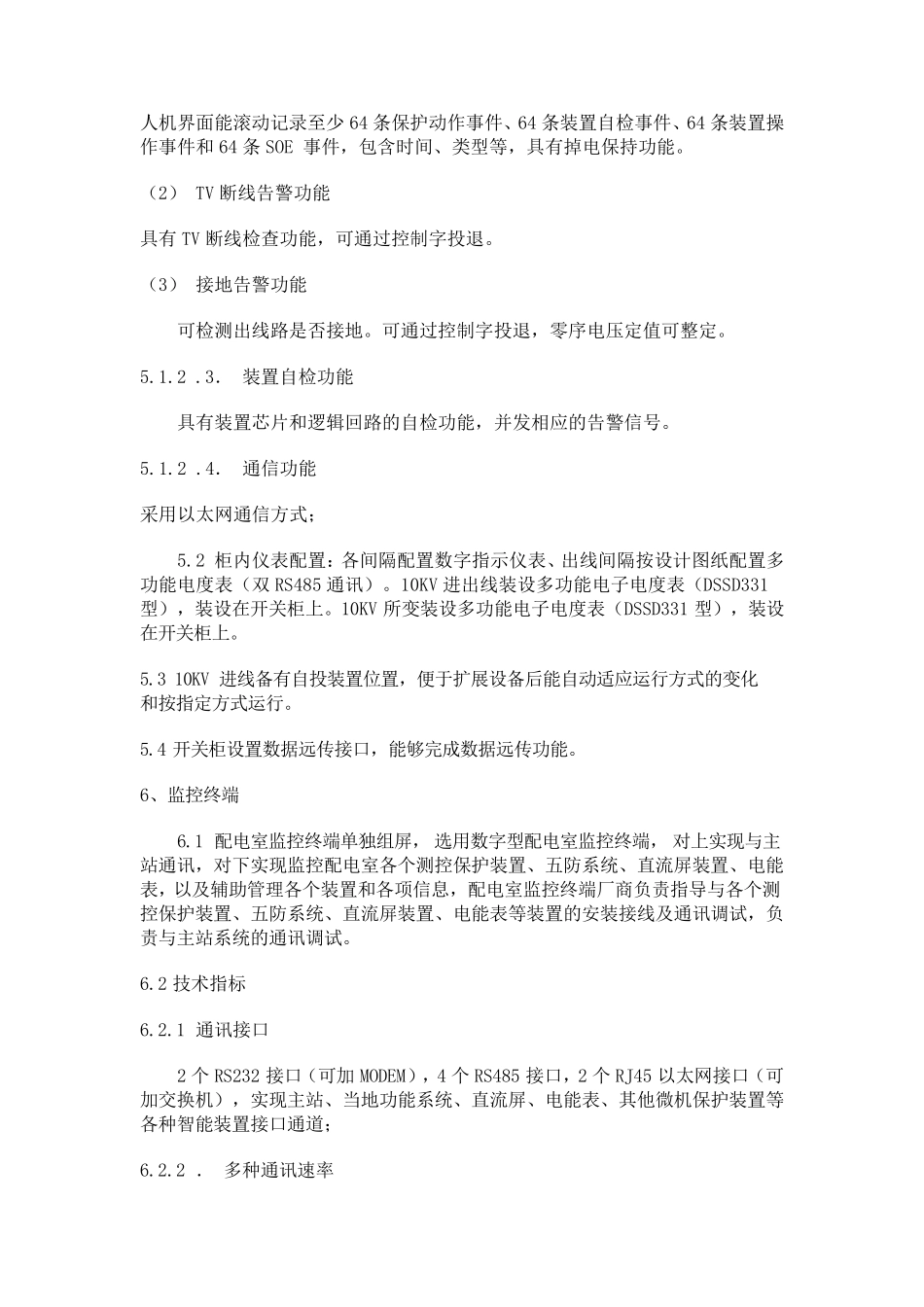

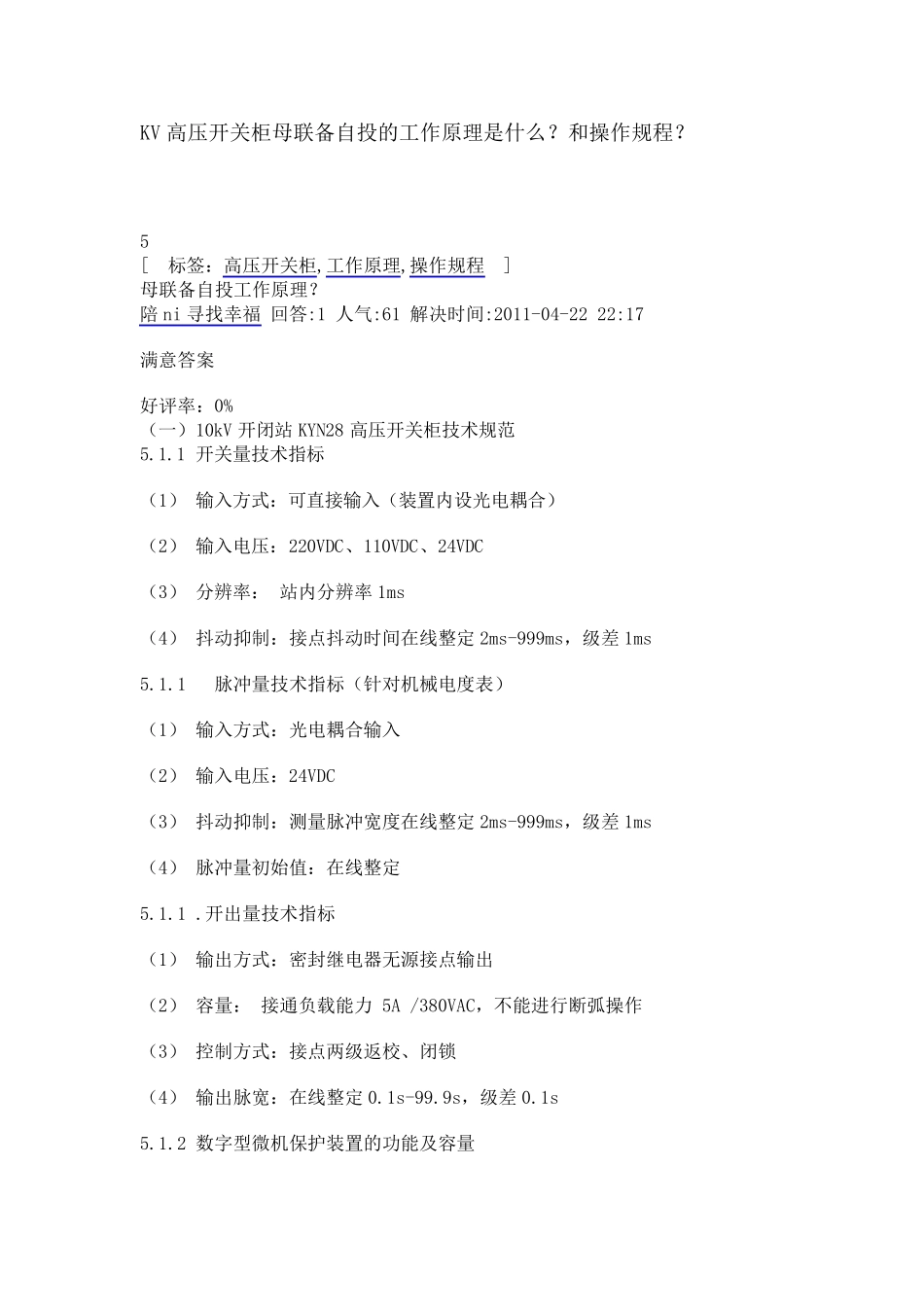

KV 高压开关柜母联备自投的工作原理是什么？和操作规程？ 5 [ 标签：高压开关柜,工作原理,操作规程 ] 母联备自投工作原理？ 陪ni 寻找幸福 回答:1 人气:61 解决时间:2011-04-22 22:17 满意答案 好评率：0% （一）10kV 开闭站KYN28 高压开关柜技术规范 5.1.1 开关量技术指标 （1） 输入方式：可直接输入（装置内设光电耦合） （2） 输入电压：220VDC、110VDC、24VDC （3） 分辨率： 站内分辨率1ms （4） 抖动抑制：接点抖动时间在线整定 2ms-999ms，级差 1ms 5.1.1 脉冲量技术指标（针对机械电度表） （1） 输入方式：光电耦合输入 （2） 输入电压：24VDC （3） 抖动抑制：测量脉冲宽度在线整定 2ms-999ms，级差 1ms （4） 脉冲量初始值：在线整定 5.1.1 .开出量技术指标 （1） 输出方式：密封继电器无源接点输出 （2） 容量： 接通负载能力 5A /380VAC，不能进行断弧操作 （3） 控制方式：接点两级返校、闭锁 （4） 输出脉宽：在线整定 0.1s-99.9s，级差 0.1s 5.1.2 数字型微机保护装置的功能及容量 5.1.2 .1 保护功能： （1）三段低电压方向过流保护（其中第三段可选择为定时限或反时限）； （2）独立的加速段过流保护； （3）三相一次重合闸（可选择为检同期、检无压或不检定）； （4）零序过流保护、小电流接地选线； （5）过负荷保护（跳闸或告警可选择）； （6）低周减载、低压减载； （7）TV 断线检测、控制回路断线检测； （8）母线绝缘监察功能； 5.1.2 .2 测控功能 （1） 交流遥测功能 一条线路的三相相电压、三相相电流、一相零序电压及1 路线路侧电压、1 路零序电流的交流模拟量输入采集、计算和上传。根据输入的模拟量，计算电压U、电流I、有功功率P、无功功率Q、功率因数Cosφ、母线侧频率F1 和线路侧频率F2 等。 （2） 遥信功能 不少于 16 路遥信输入； （4） 遥控功能 3 路的遥控分、合、空节点输出，用于远方操作断路器或电动隔离开关操作，采用两级闭锁电源方式。出口动作保持时间可经人机界面设置。遥控采用预置—返校—执行（撤消）过程，预置过程只给出口继电器发准备命令，当返校成功后，在执行命令发出后，出口继电器才能获得正电源，继电器闭合。遥控分、合输出。 （5） 积分电度 根据采集的电压、电流可在线计算积分电度，电度的单 位 为“ 度” 。 5.1.2 .3 辅 助 功能： （1） 事 件 记 录 人机界面能滚...
