L298N直流电机驱动芯片的说明及应用

L298N直流电机驱动芯片的说明及应用_第1页
1/6
L298N直流电机驱动芯片的说明及应用_第2页
2/6
L298N直流电机驱动芯片的说明及应用_第3页
3/6

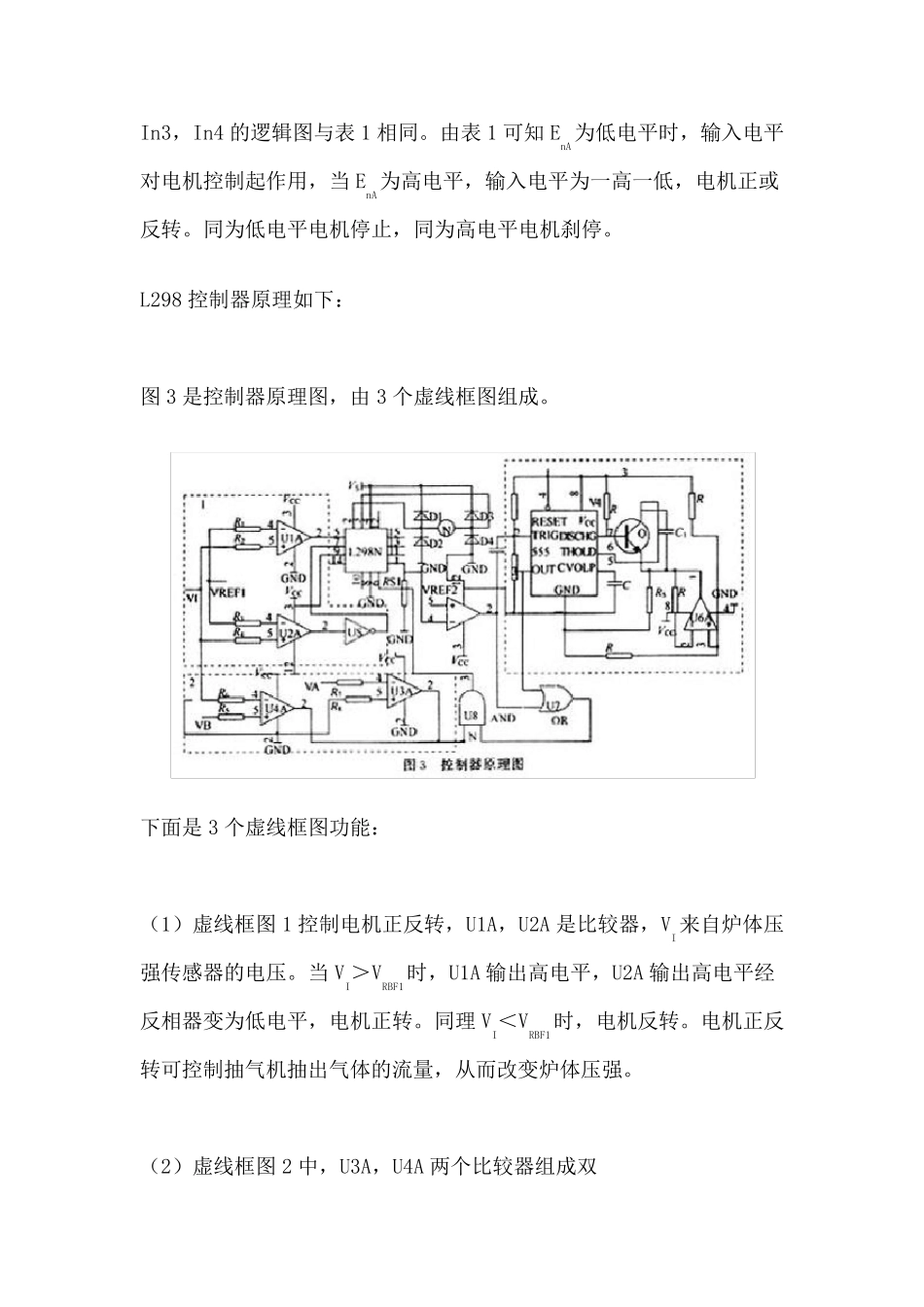

恒压恒流桥式2A 驱动芯片L298N L298 是SGS 公司的产品,比较常见的是15 脚Multiwatt 封装的L298N,内部同样包含4 通道逻辑驱动电路。可以方便的驱动两个直流电机,或一个两相步进电机。 L298N 可接受标准 TTL 逻辑电平信号 VSS,VSS可接 4.5~7 V 电压。4 脚VS接电源电压,VS电压范围 VIH为+2.5~46 V。输出电流可达 2.5 A,可驱动电感性负载。1 脚和 15 脚下管的发射极分别单独引出以便接入电流采样电阻,形成电流传感信号。L298 可驱动2 个电动机,OUT1,OUT2 和 OUT3,OUT4 之间可分别接电动机,本实验装置我们选用驱动一台电动机。5,7,10,12 脚接输入控制电平,控制电机的正反转。EnA,EnB接控制使能端,控制电机的停转。表1 是L298N 功能逻辑图。 In3,In4 的逻辑图与表1 相同。由表1 可知 EnA为低电平时,输入电平对电机控制起作用,当 EnA为高电平,输入电平为一高一低,电机正或反转。同为低电平电机停止,同为高电平电机刹停。 L298 控制器原理如下: 图3 是控制器原理图,由 3 个虚线框图组成。 下面是 3 个虚线框图功能: (1)虚线框图1 控制电机正反转,U1A,U2A 是比较器,VI来自炉体压强传感器的电压。当 VI>VRBF1时,U1A 输出高电平,U2A 输出高电平经反相器变为低电平,电机正转。同理 VI<VRBF1时,电机反转。电机正反转可控制抽气机抽出气体的流量,从而改变炉体压强。 (2)虚线框图2 中,U3A,U4A 两个比较器组成双 限比较器,当VB<VI<VA时输出低电平,当VI>VA,VI<VB时输出高电平。VA,VB是由炉体压强转感器转换电压的上下限,即反应炉体压强控制范围。根据工艺要求,我们可自行规定VA,VB的值,只要炉体压强在VA,VB所确定范围之间电机停转(注意VB<VRBF1<VA,如果不在这个范围内,系统不稳定)。 (3)虚线框图3 是一个长延时电路。U5A 是一个比较器,Rs1是采样电阻,VRBF2是电机过流电压。Rs1上电压大于VREF2,电机过流,U5A 输出低电平。由上面可知,框图1 控制电机正反转,框图2 控制炉体压强的纹波大小。当炉体压强太小或太大时,电动机转到两端固定位置停止,根据直流电机稳态运行方程[3]: U=CeФN+RaIa 其中:Ф 为电机每极磁通量; Ce为电动势常数; N 为电机转数; Ia为电枢电流; Ra电枢回路电阻。 电机转数N 为0,电机的电流急剧增加,时间过长将会使电机烧坏。但电机起动时,电机中线圈中的电流也急剧变大,因此我...
