悬挑式外脚手架施工方案

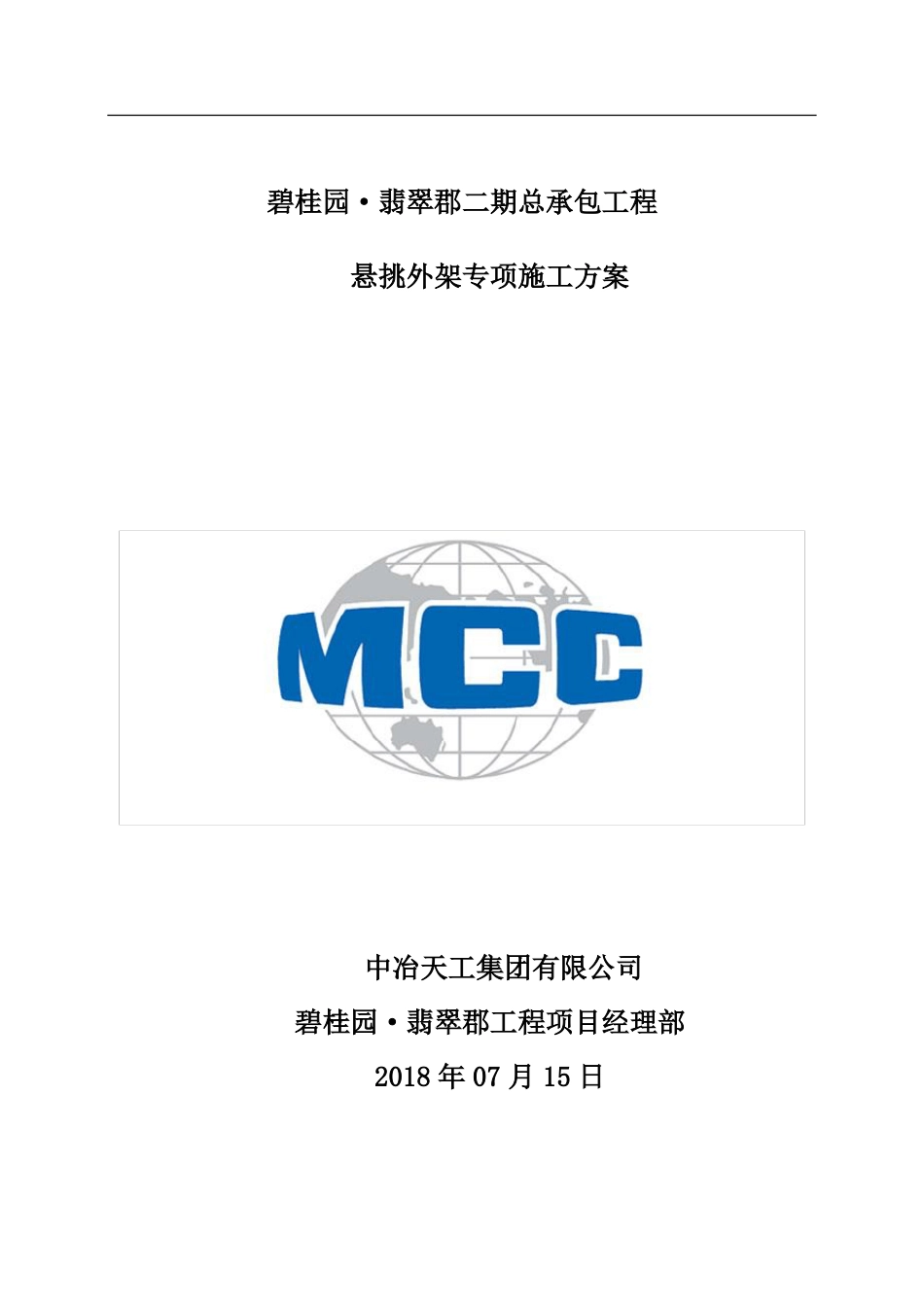

碧桂园·翡翠郡二期总承包工程悬挑外架专项施工方案中冶天工集团有限公司碧桂园·翡翠郡工程项目经理部2018 年 07 月 15 日目录1、编制依据....................................12、工程概况....................................13、施工安排....................................34、施工进度计划................................45、施工准备及资源配置计划......................46、施工方法和工艺要求..........................67、质量保证措施................................168、安全及文明施工保证措施......................189、稳定承载计算书..............................2011、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-20102、工程概况2.1 工程主要情况本工程住宅楼6 栋、地下一层，框架剪力墙结构，总建筑面积56803.33m2。楼高度见下表：序号项目楼栋号层高m地上楼层数1住宅楼5#6#7#13#21#12#3.152.92.92.92.92.9171118181818檐口高度m53.5532.352.652.652.652.6地下 1 层地下 1 层地下 1 层地下 1 层地下 1 层地下 1 层备注建设单位： 文登市碧桂园房地产开发有限公司设计单位： 广东博意建筑设计院有限公司监理单位： 威海诚信建设工程项目管理有限公司施工单位： 中冶天工集团有限公司2勘察单位： 威海广厦岩土工程有限公司2.2、设计简介本工程除商业为框架结构外，其他均为剪力墙结构。本工程 5#、6#、7#楼楼座±0.000 相当于绝对标高 86.3m；12#楼楼座±0.000 相当于绝对标高 87.3m；13#楼楼座±0.000 相当于绝对标高 88.3m；21#楼楼座±0.000 相当于绝对标高 88.3m。本工程建筑物的抗震设防标准：丙类建筑，抗震设防烈度为7 度，结构设计合理使用年限为50年。2.3、工程施工条件根据施工方案和施工组织设计编制技术交底，进行三级交底。外架施工属于高空临边作业危险性较大，针对入场施工人员做好实名制并安全交底 。根据施工进度对每批进场的施工人员进行分批安全教育和技术交底。5#楼：-1—5 层为落地式脚手架，6—11 层第一步悬挑外架，12—17层第二部悬挑外架；6#楼：-1—5 层为落地式脚手架，6—11 层...
