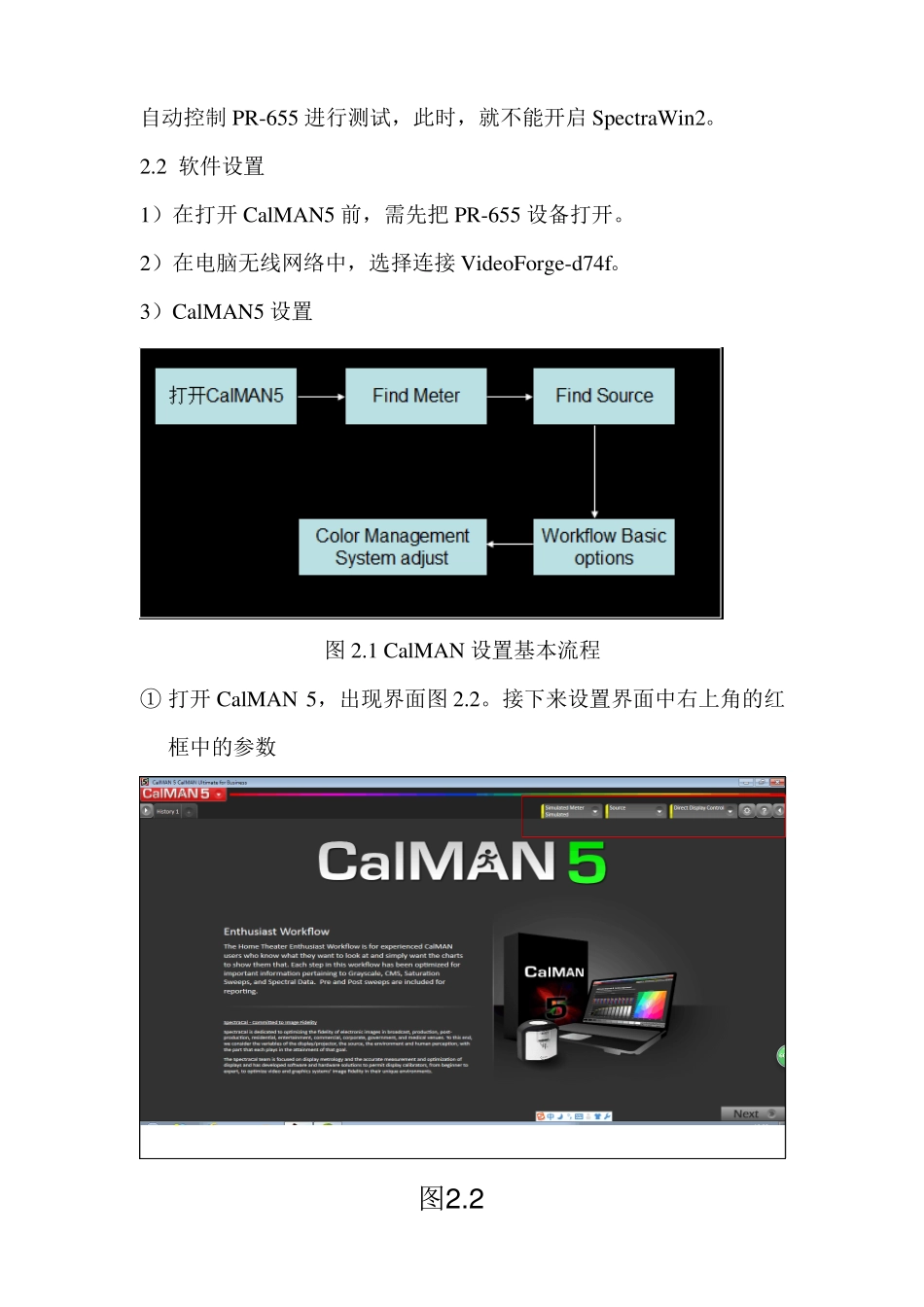

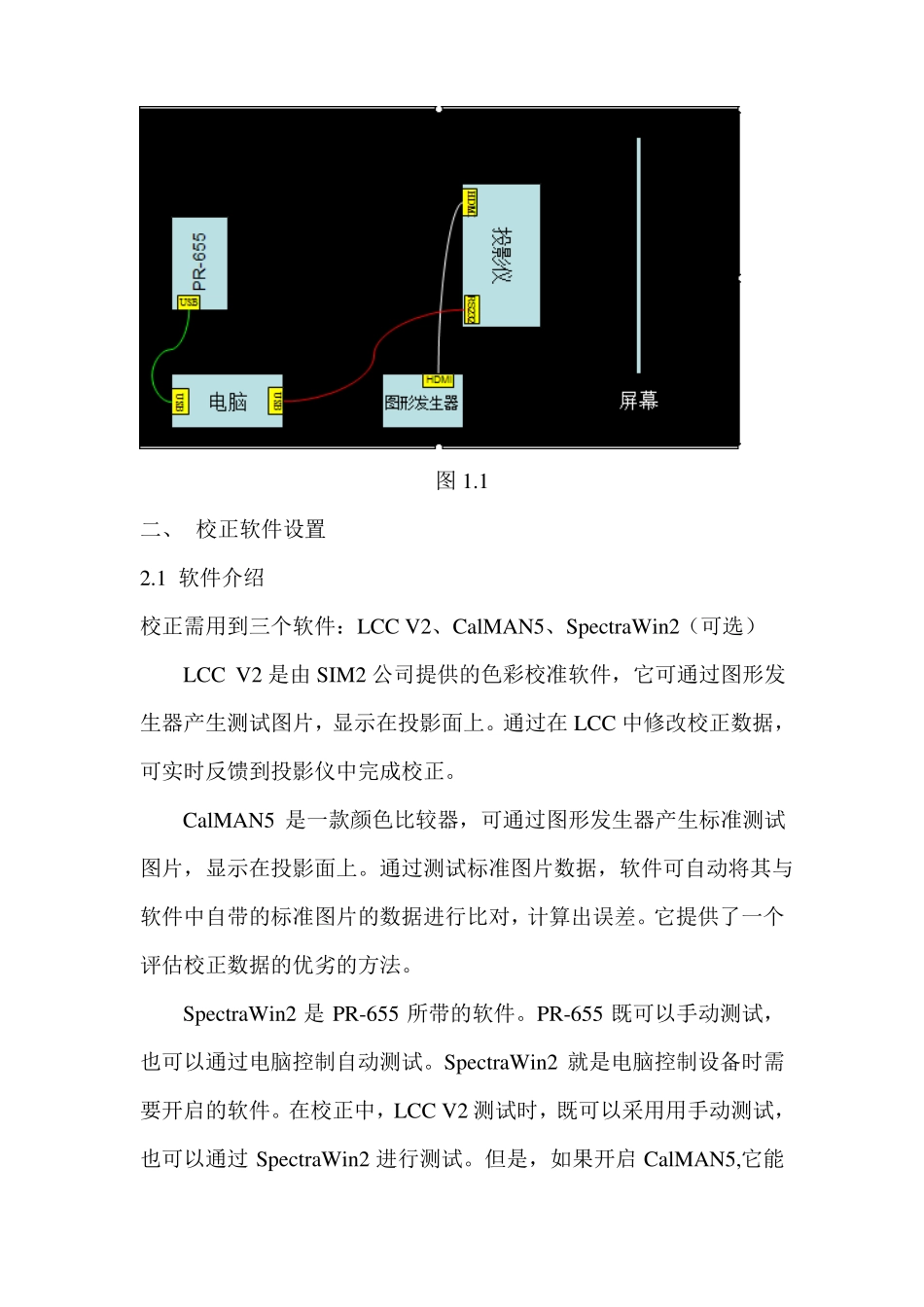

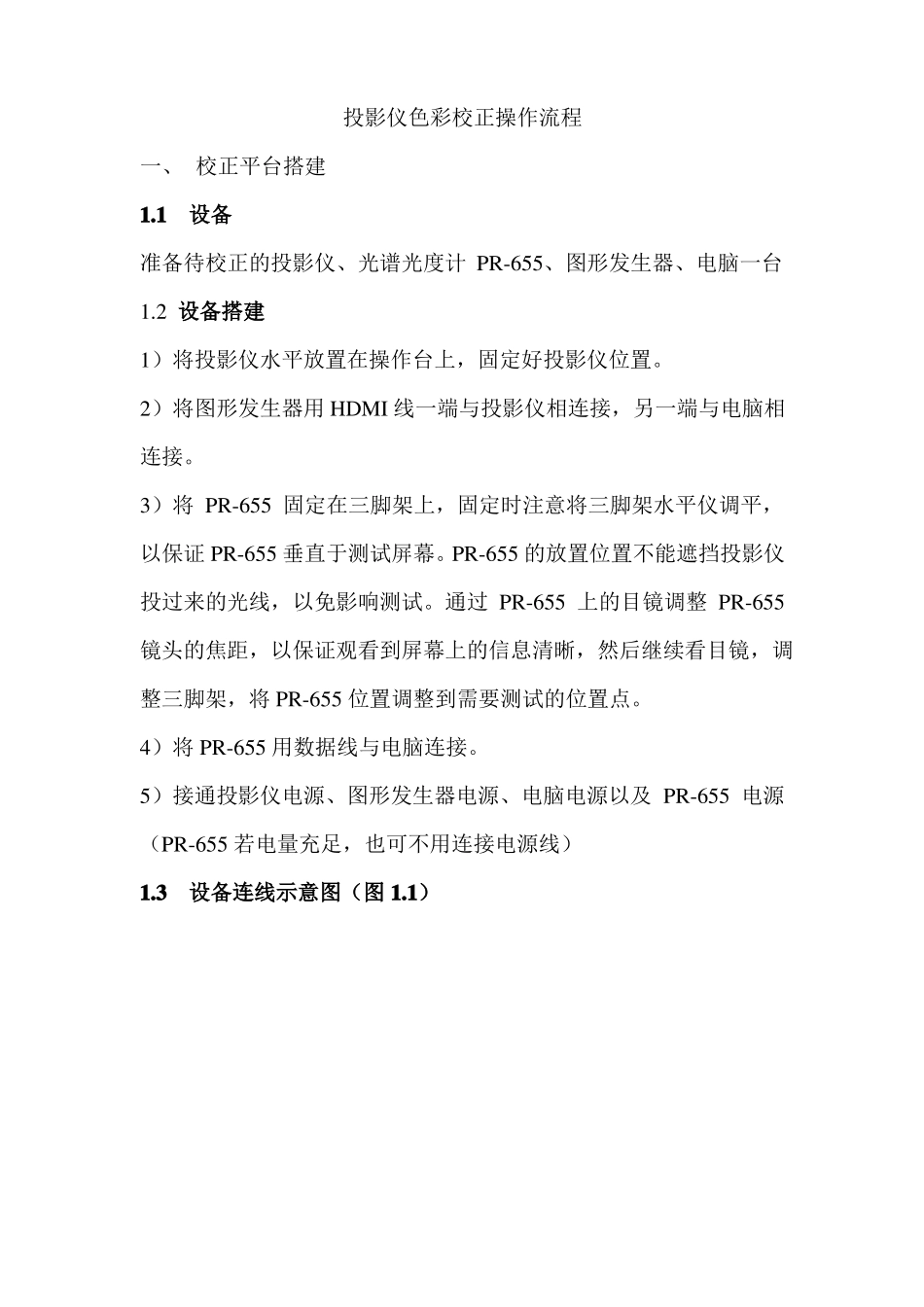

投影仪色彩校正操作流程一、 校正平台搭建1.1设备准备待校正的投影仪、光谱光度计 PR-655、图形发生器、电脑一台1.2 设备搭建1）将投影仪水平放置在操作台上，固定好投影仪位置。2）将图形发生器用 HDMI 线一端与投影仪相连接，另一端与电脑相连接。3）将 PR-655 固定在三脚架上，固定时注意将三脚架水平仪调平，以保证 PR-655 垂直于测试屏幕。PR-655 的放置位置不能遮挡投影仪投过来的光线，以免影响测试。通过 PR-655 上的目镜调整 PR-655镜头的焦距，以保证观看到屏幕上的信息清晰，然后继续看目镜，调整三脚架，将 PR-655 位置调整到需要测试的位置点。4）将 PR-655 用数据线与电脑连接。5）接通投影仪电源、图形发生器电源、电脑电源以及 PR-655 电源（PR-655 若电量充足，也可不用连接电源线）1.3设备连线示意图（图 1.1）图 1.1二、 校正软件设置2.1 软件介绍校正需用到三个软件：LCC V2、CalMAN5、SpectraWin2（可选）LCC V2 是由 SIM2 公司提供的色彩校准软件，它可通过图形发生器产生测试图片，显示在投影面上。通过在 LCC 中修改校正数据，可实时反馈到投影仪中完成校正。CalMAN5 是一款颜色比较器，可通过图形发生器产生标准测试图片，显示在投影面上。通过测试标准图片数据，软件可自动将其与软件中自带的标准图片的数据进行比对，计算出误差。它提供了一个评估校正数据的优劣的方法。SpectraWin2 是 PR-655 所带的软件。PR-655 既可以手动测试，也可以通过电脑控制自动测试。SpectraWin2 就是电脑控制设备时需要开启的软件。在校正中，LCC V2 测试时，既可以采用用手动测试，也可以通过 SpectraWin2 进行测试。但是，如果开启 CalMAN5,它能自动控制 PR-655 进行测试，此时，就不能开启 SpectraWin2。2.2 软件设置1）在打开 CalMAN5 前，需先把 PR-655 设备打开。2）在电脑无线网络中，选择连接 VideoForge-d74f。3）CalMAN5 设置图 2.1 CalMAN 设置基本流程① 打开 CalMAN 5，出现界面图 2.2。接下来设置界面中右上角的红框中的参数图2.2② 点击图 2.2 右上角 Simulated Meter simulated 按键，出现如下图2.3 界面，再点击 Find meter 按钮，出现如图 2.4 界面。选择红框中Photo Research 6×× series (USB, Bluetooth)，再点击 Search，如果连接上了，会在图 2.3 中 Meter information 中显示出设备的信息。1253图 2.3图 2.44③ 点击图 ...
