抗震支架设计范围及技术要求

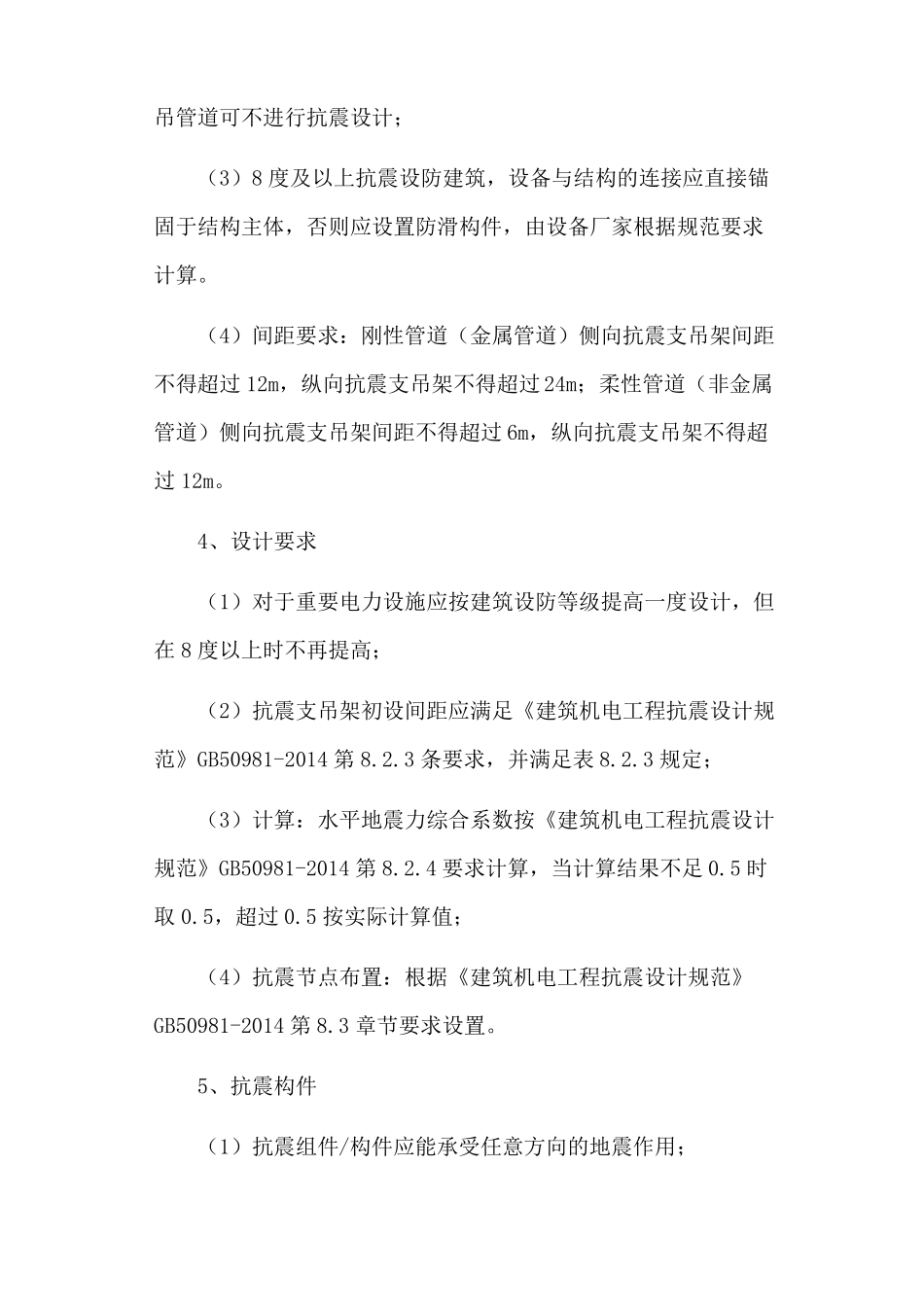

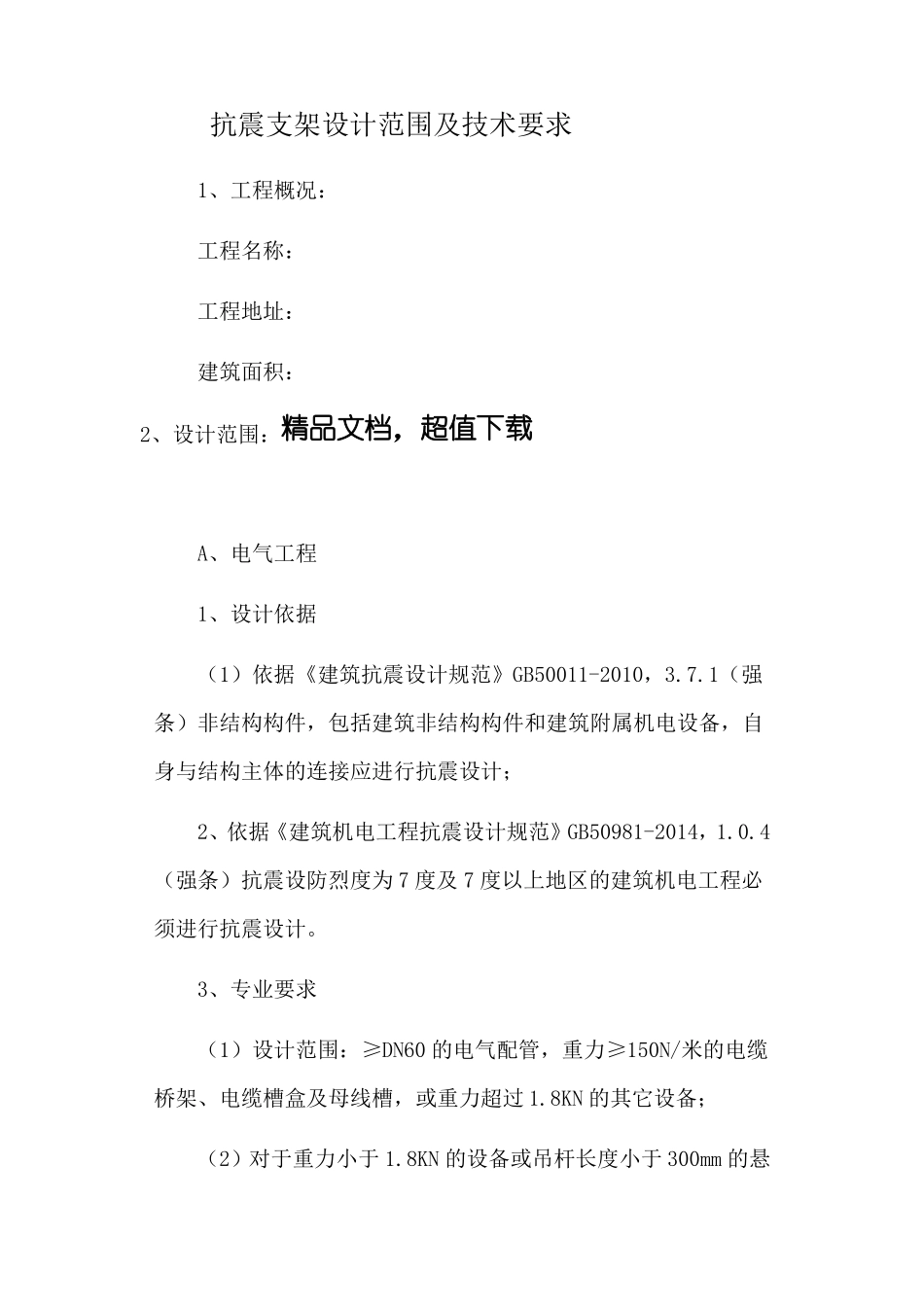

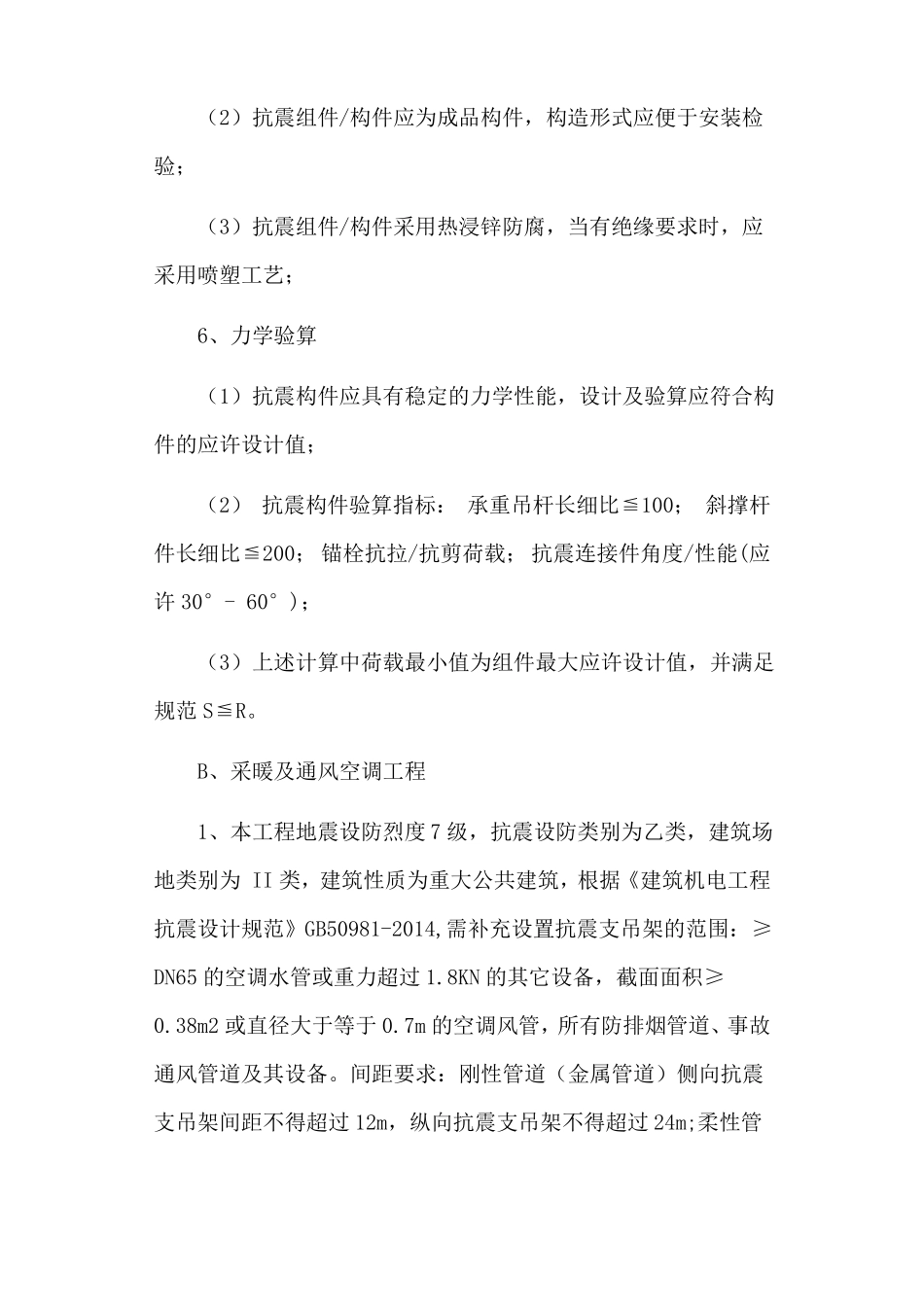

抗震支架设计范围及技术要求1、工程概况：工程名称：工程地址：建筑面积：2、设计范围：精品文档，超值下载A、电气工程1、设计依据（1）依据《建筑抗震设计规范》GB50011-2010，3.7.1（强条）非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体的连接应进行抗震设计；2、依据《建筑机电工程抗震设计规范》GB50981-2014，1.0.4（强条）抗震设防烈度为 7 度及 7 度以上地区的建筑机电工程必须进行抗震设计。3、专业要求（1）设计范围：≥DN60 的电气配管，重力≥150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过 1.8KN 的其它设备；（2）对于重力小于 1.8KN 的设备或吊杆长度小于 300mm 的悬吊管道可不进行抗震设计；（3）8 度及以上抗震设防建筑，设备与结构的连接应直接锚固于结构主体，否则应设置防滑构件，由设备厂家根据规范要求计算。（4）间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过 12m，纵向抗震支吊架不得超过 24m；柔性管道（非金属管道）侧向抗震支吊架间距不得超过 6m，纵向抗震支吊架不得超过 12m。4、设计要求（1）对于重要电力设施应按建筑设防等级提高一度设计，但在 8 度以上时不再提高；（2）抗震支吊架初设间距应满足《建筑机电工程抗震设计规范》GB50981-2014 第 8.2.3 条要求，并满足表 8.2.3 规定；（3）计算：水平地震力综合系数按《建筑机电工程抗震设计规范》GB50981-2014 第 8.2.4 要求计算，当计算结果不足 0.5 时取 0.5，超过 0.5 按实际计算值；（4）抗震节点布置：根据《建筑机电工程抗震设计规范》GB50981-2014 第 8.3 章节要求设置。5、抗震构件（1）抗震组件/构件应能承受任意方向的地震作用；（2）抗震组件/构件应为成品构件，构造形式应便于安装检验；（3）抗震组件/构件采用热浸锌防腐，当有绝缘要求时，应采用喷塑工艺；6、力学验算（1）抗震构件应具有稳定的力学性能，设计及验算应符合构件的应许设计值；（2） 抗震构件验算指标： 承重吊杆长细比≦100； 斜撑杆件长细比≦200； 锚栓抗拉/抗剪荷载； 抗震连接件角度/性能(应许 30°- 60°)；（3）上述计算中荷载最小值为组件最大应许设计值，并满足规范 S≦R。B、采暖及通风空调工程1、本工程地震设防烈度 7 级，抗震设防类别为乙类，建筑场地类别为 II 类，建筑性质为重大公共建筑，根据《建筑机电工程抗震设计规范》GB50981-2014,需补充设置抗震支吊架的范围：≥DN65 的...
