换热器设计计算步骤

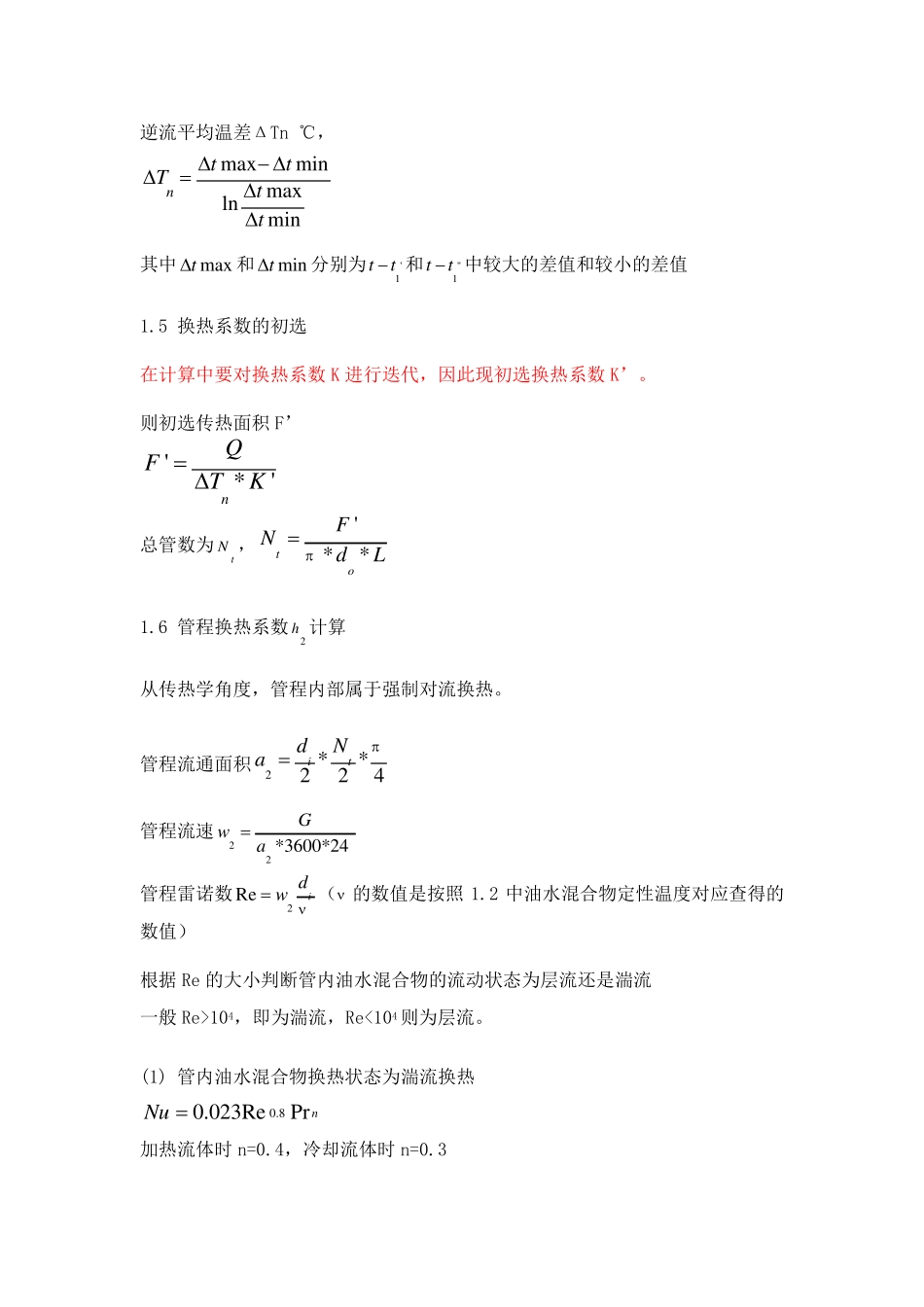

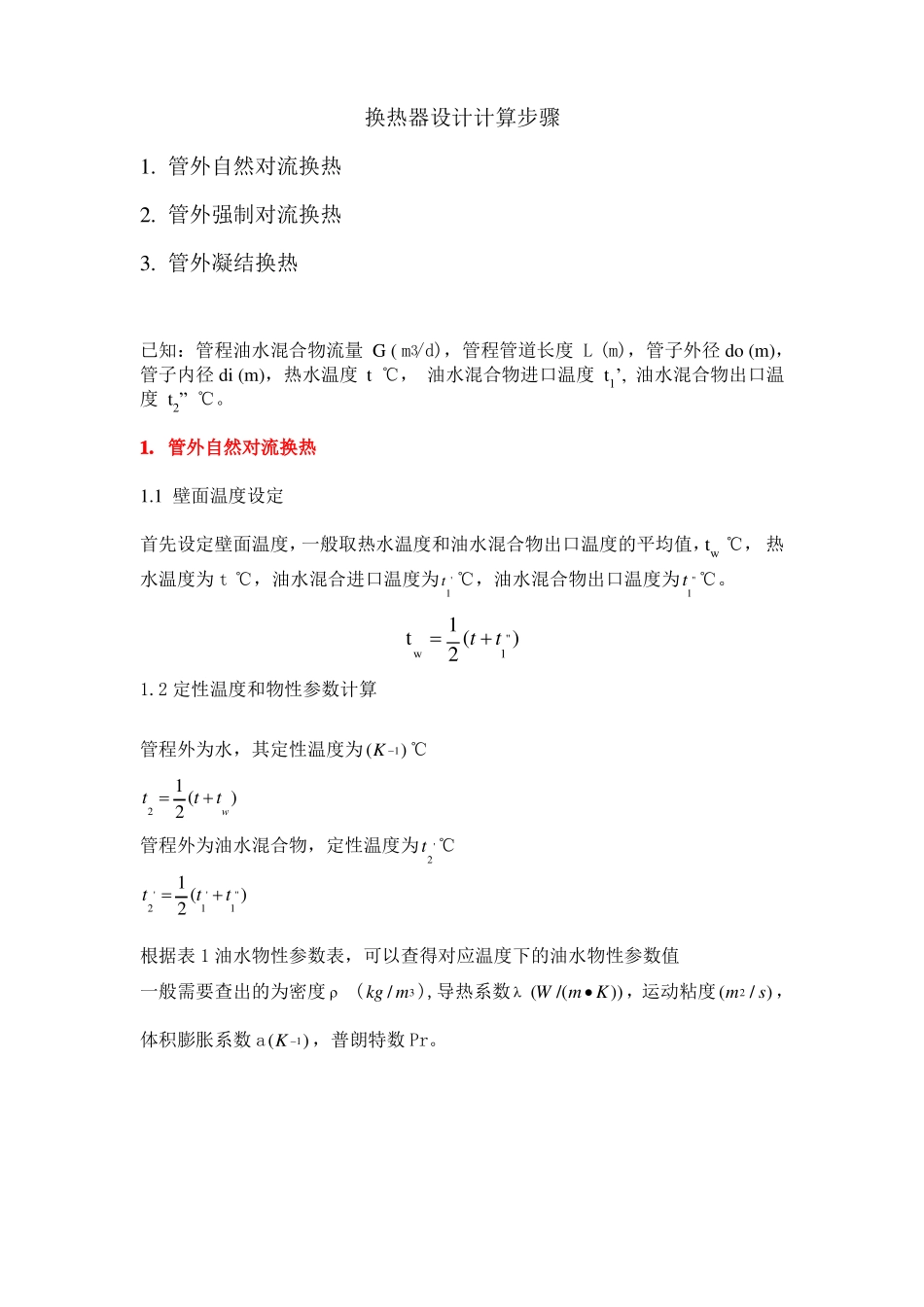

换热器设计计算步骤1. 管外自然对流换热2. 管外强制对流换热3. 管外凝结换热已知：管程油水混合物流量 G ( m3/d)，管程管道长度 L (m)，管子外径 do (m)，管子内径 di (m)，热水温度 t ℃， 油水混合物进口温度 t1’, 油水混合物出口温度 t2” ℃。1. 管外自然对流换热1.1 壁面温度设定首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，tw ℃， 热水温度为 t ℃，油水混合进口温度为t1' ℃，油水混合物出口温度为t1"℃。1tw (t  t1")21.2 定性温度和物性参数计算管程外为水，其定性温度为(K 1) ℃1t2 (t  tw)2管程外为油水混合物，定性温度为t2'℃1t2' (t1' t1")2根据表 1 油水物性参数表，可以查得对应温度下的油水物性参数值一般需要查出的为密度  ( kg / m3 ),导热系数  (W /(m• K))，运动粘度(m2 / s) ，体积膨胀系数 a(K 1) ，普朗特数 Pr。表 1 油水物性参数表水t102030405060708090100油ρ999.7998.2995.6992.2998983.2997.7971.8965.3958.4λ0.5740.5990.6180.6350.6480.6590.6680.6740.680.683v0.0000013060.0000010060.0000008050.0000006590.0000005560.0000004780.0000004150.0000003650.0000003260.000000295a0.0000870.0002090.0003050.0003860.0004570.0005220.0005830.000640.0006960.00075Pr9.527.025.424.313.542.992.552.211.951.75t102030405060708090100ρ898.8892.7886.6880.6874.6868.8863.1857.4851.8846.2λ0.14410.14320.14230.14140.14050.13960.13870.13790.1370.1361v0.0005640.000280.0001539.07E-055.74E-053.84E-050.0000271.97E-051.49E-051.15E-05a0.00069Pr65913335185911217234933542632031601.3 设计总传热量和实际换热量计算Q0  Cqmt  Cqv t  C油qv油t  C水qv水tC为比热容 j /(kg • K) ，qv 为总体积流量 m实际换热量 QQ  Q0 *1.1/ 0.93/ s ，  分别为在油水混合物中油和水所占的百分比， t 油水混合物温差， qm 为总的质量流量 kg / s。0.9 为换热器效率，1.1 为换热余量。1.4 逆流平均温差计算逆流平均温差ΔTn ℃，Tn  t max t mint maxln t min其中 t max 和 t min 分别为t t1' 和t t1" 中较大的差值和较小的差值1.5 换热系数的初选在计算中要对换热系数 K 进行迭代，因此现初选...
