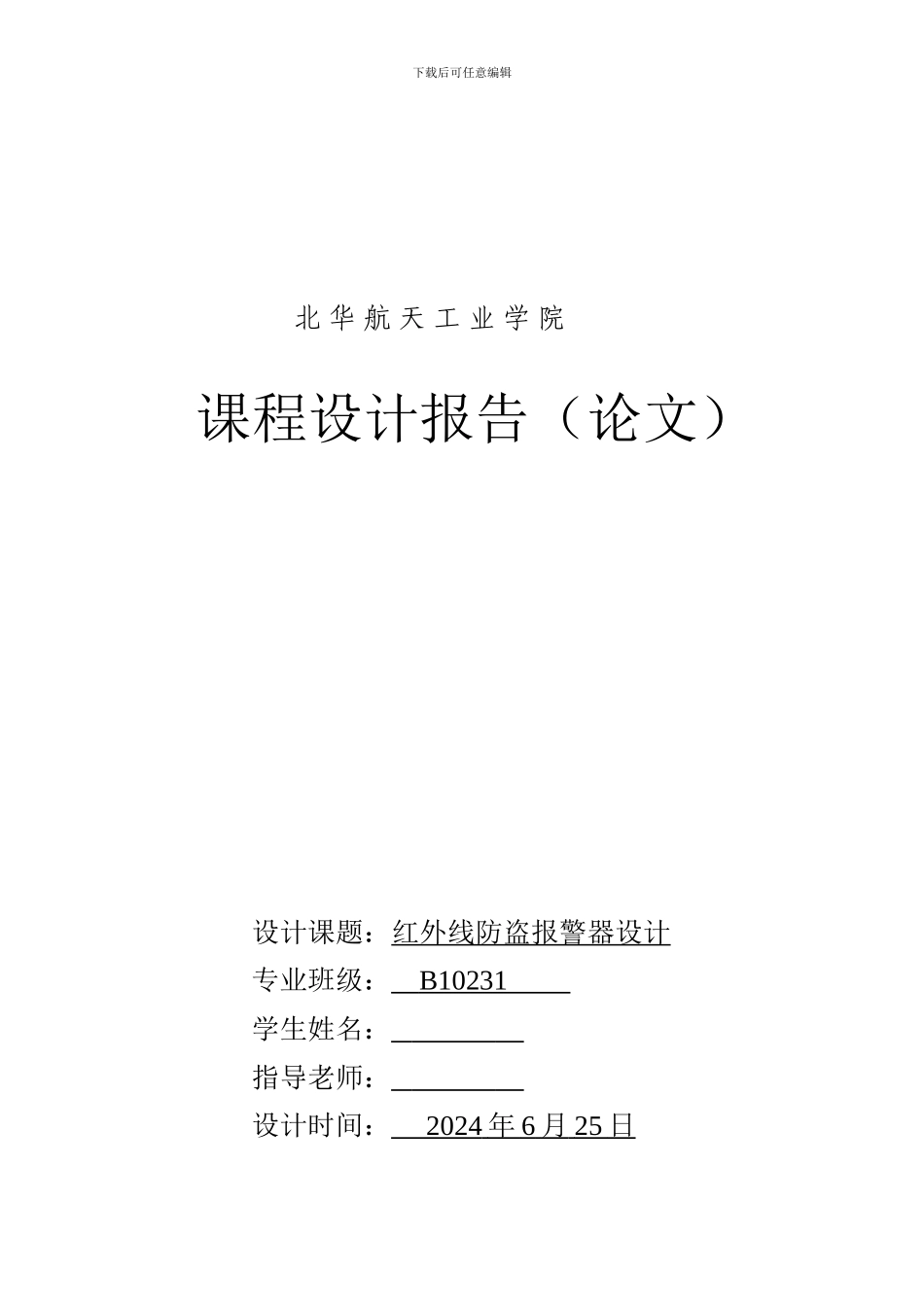

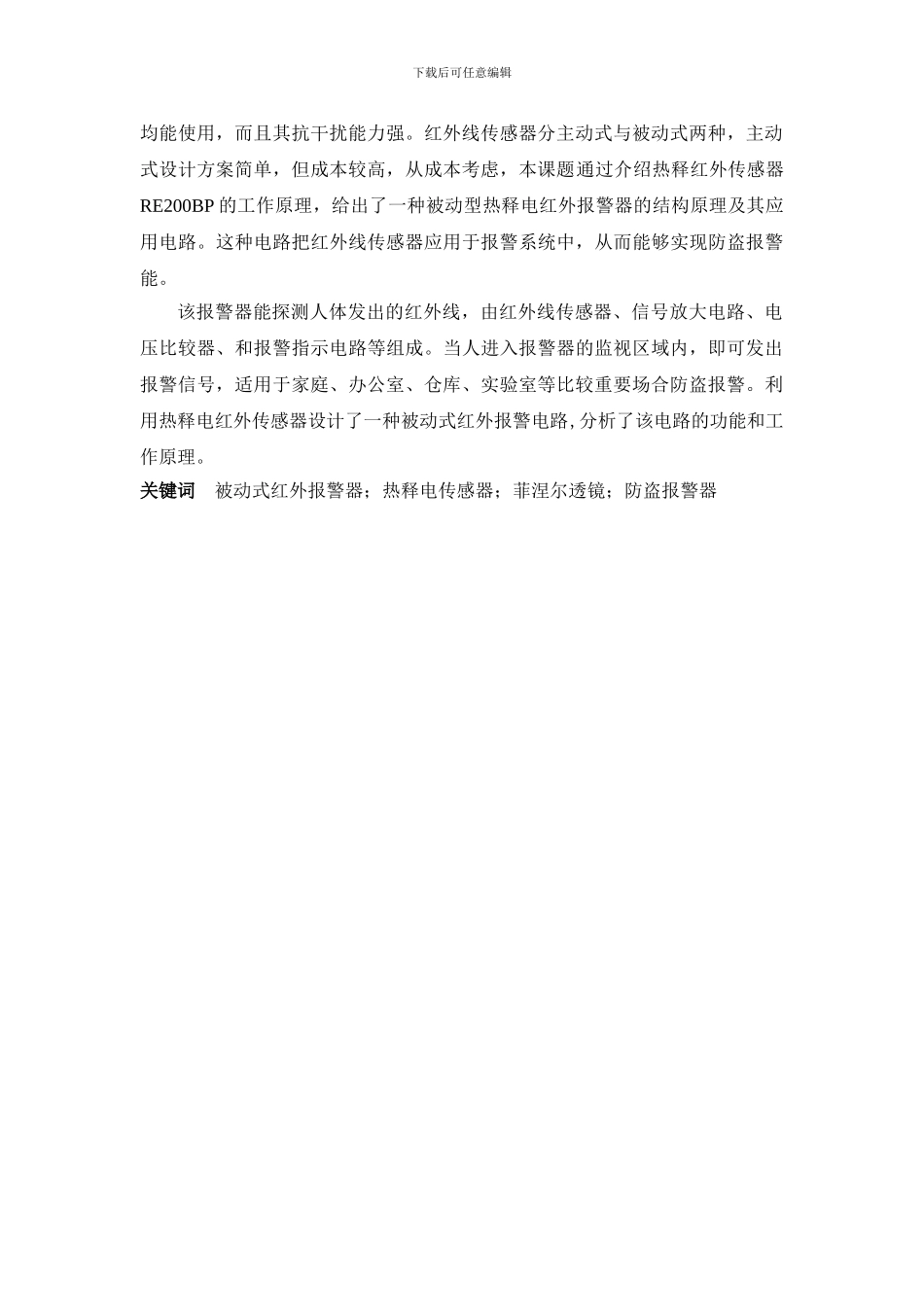

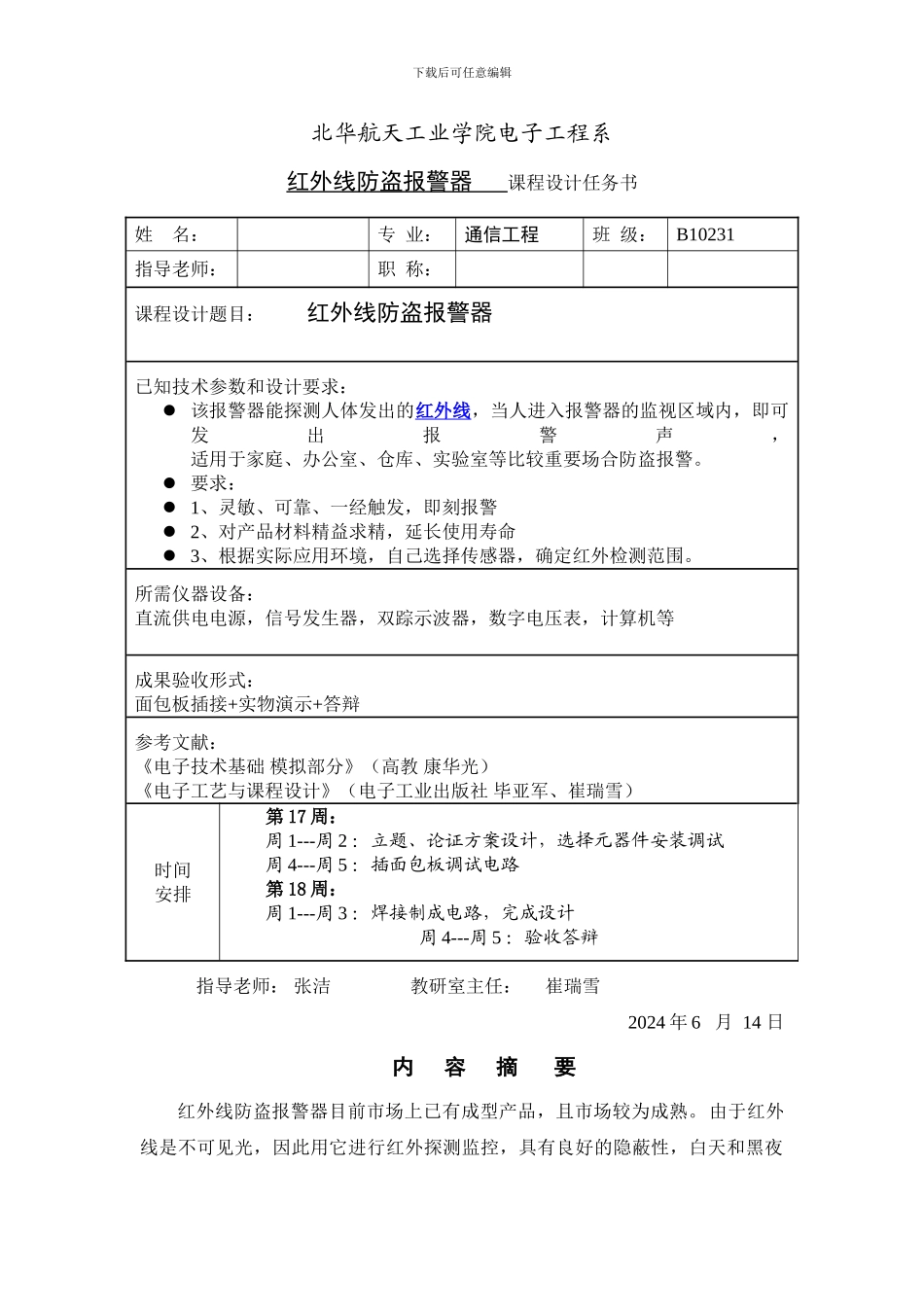

下载后可任意编辑北 华 航 天 工 业 学 院课程设计报告（论文）设计课题：红外线防盗报警器设计专业班级： B10231 学生姓名： 指导老师： 设计时间： 2024 年 6 月 25 日 下载后可任意编辑北华航天工业学院电子工程系红外线防盗报警器 课程设计任务书姓 名：专 业：通信工程班 级：B10231指导老师：职 称：课程设计题目： 红外线防盗报警器已知技术参数和设计要求： 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 要求： 1、灵敏、可靠、一经触发，即刻报警 2、对产品材料精益求精，延长使用寿命 3、根据实际应用环境，自己选择传感器，确定红外检测范围。所需仪器设备：直流供电电源，信号发生器，双踪示波器，数字电压表，计算机等成果验收形式：面包板插接+实物演示+答辩参考文献：《电子技术基础 模拟部分》（高教 康华光）《电子工艺与课程设计》（电子工业出版社 毕亚军、崔瑞雪）时间安排第 17 周：周 1---周 2 ：立题、论证方案设计，选择元器件安装调试周 4---周 5 ：插面包板调试电路第 18 周：周 1---周 3 ：焊接制成电路，完成设计周 4---周 5 ：验收答辩指导老师： 张洁 教研室主任： 崔瑞雪 2024 年 6 月 14 日内 容 摘 要红外线防盗报警器目前市场上已有成型产品，且市场较为成熟。由于红外线是不可见光，因此用它进行红外探测监控，具有良好的隐蔽性，白天和黑夜下载后可任意编辑均能使用，而且其抗干扰能力强。红外线传感器分主动式与被动式两种，主动式设计方案简单，但成本较高，从成本考虑，本课题通过介绍热释红外传感器RE200BP 的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。这种电路把红外线传感器应用于报警系统中，从而能够实现防盗报警能。该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、和报警指示电路等组成。当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。关键词 被动式红外报警器；热释电传感器；菲涅尔透镜；防盗报警器下载后可任意编辑目 录一 概 述 ………… …………………………………………………………1二 方案设计与论证…...
