计算机网络课程设计

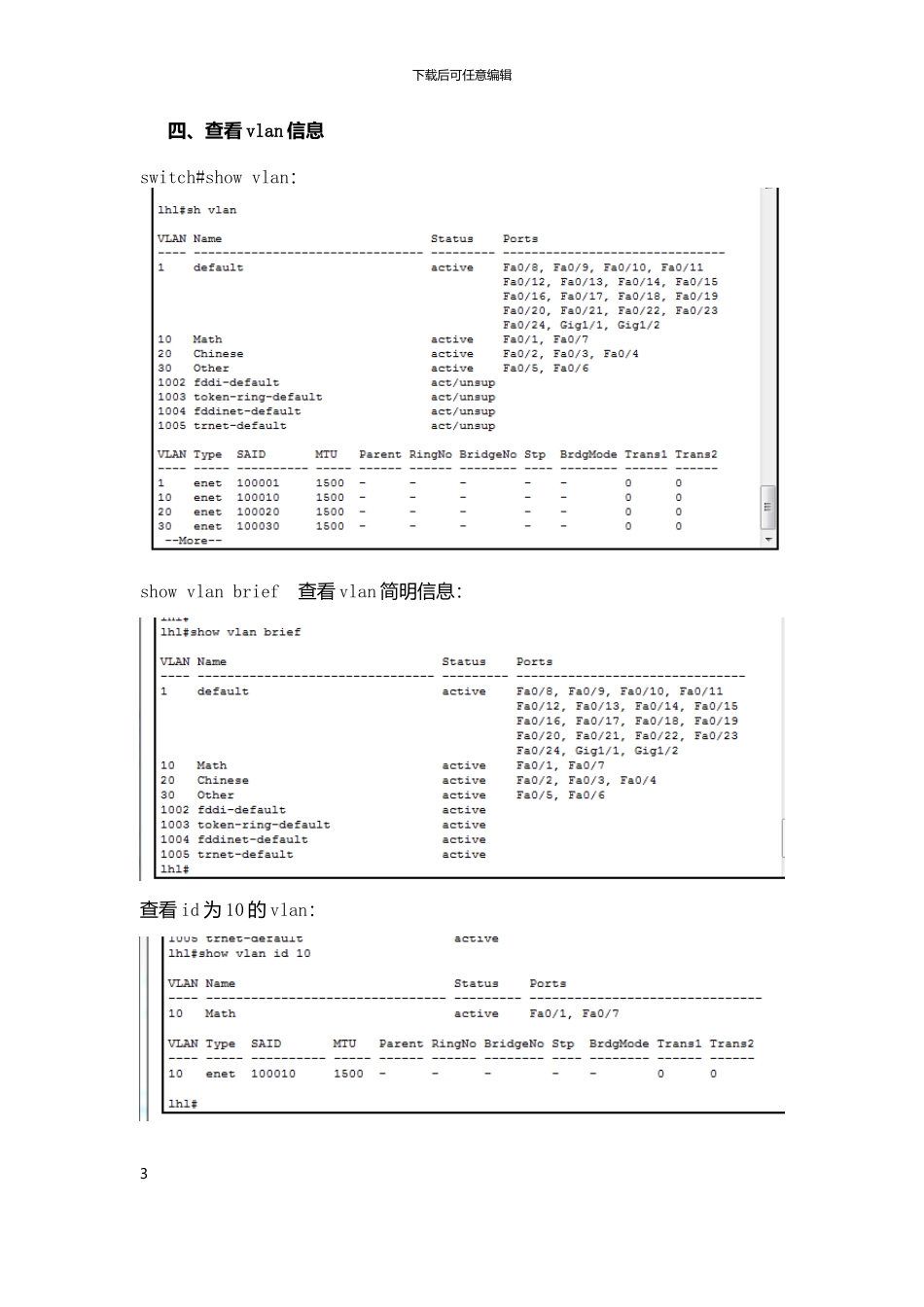

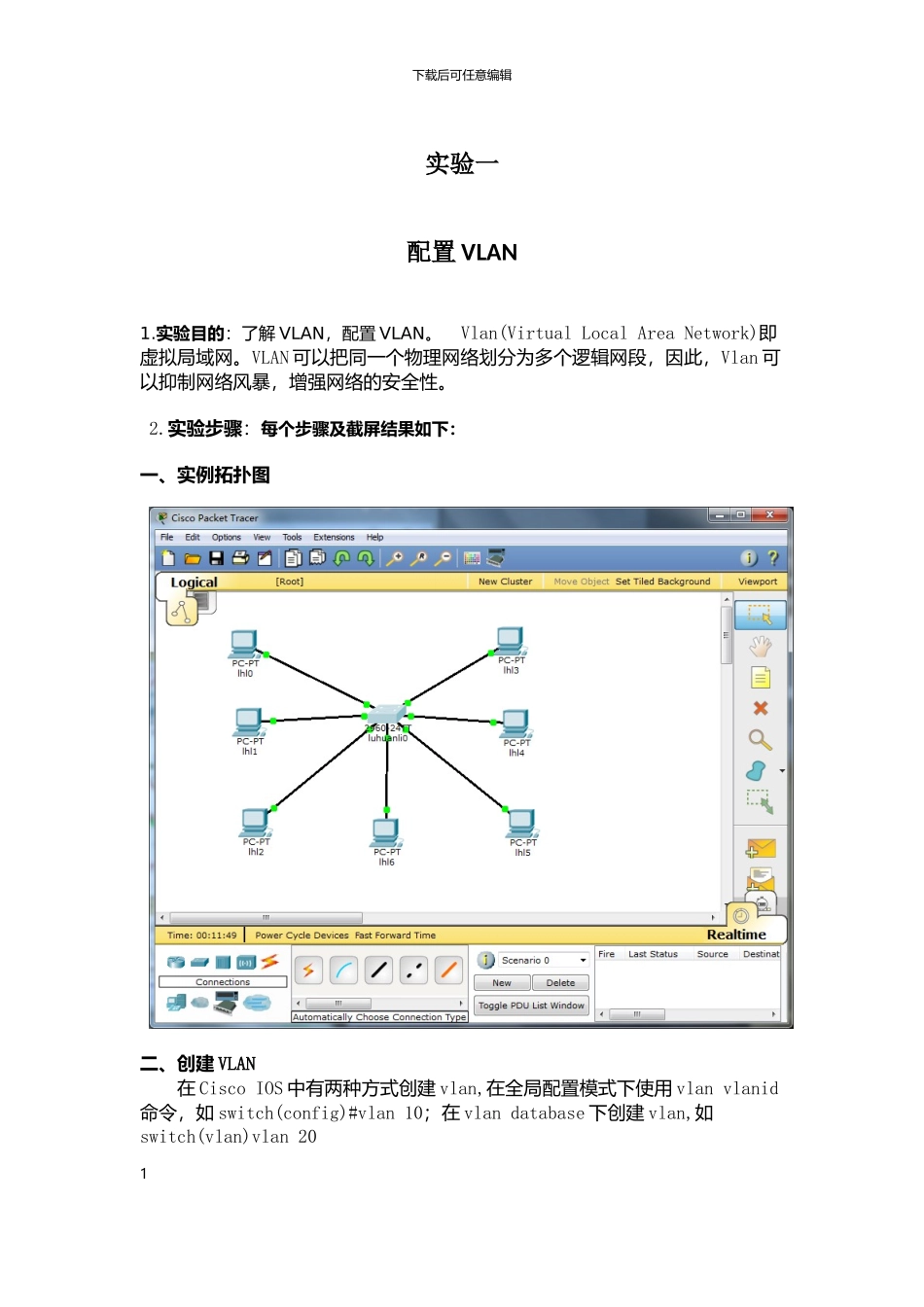

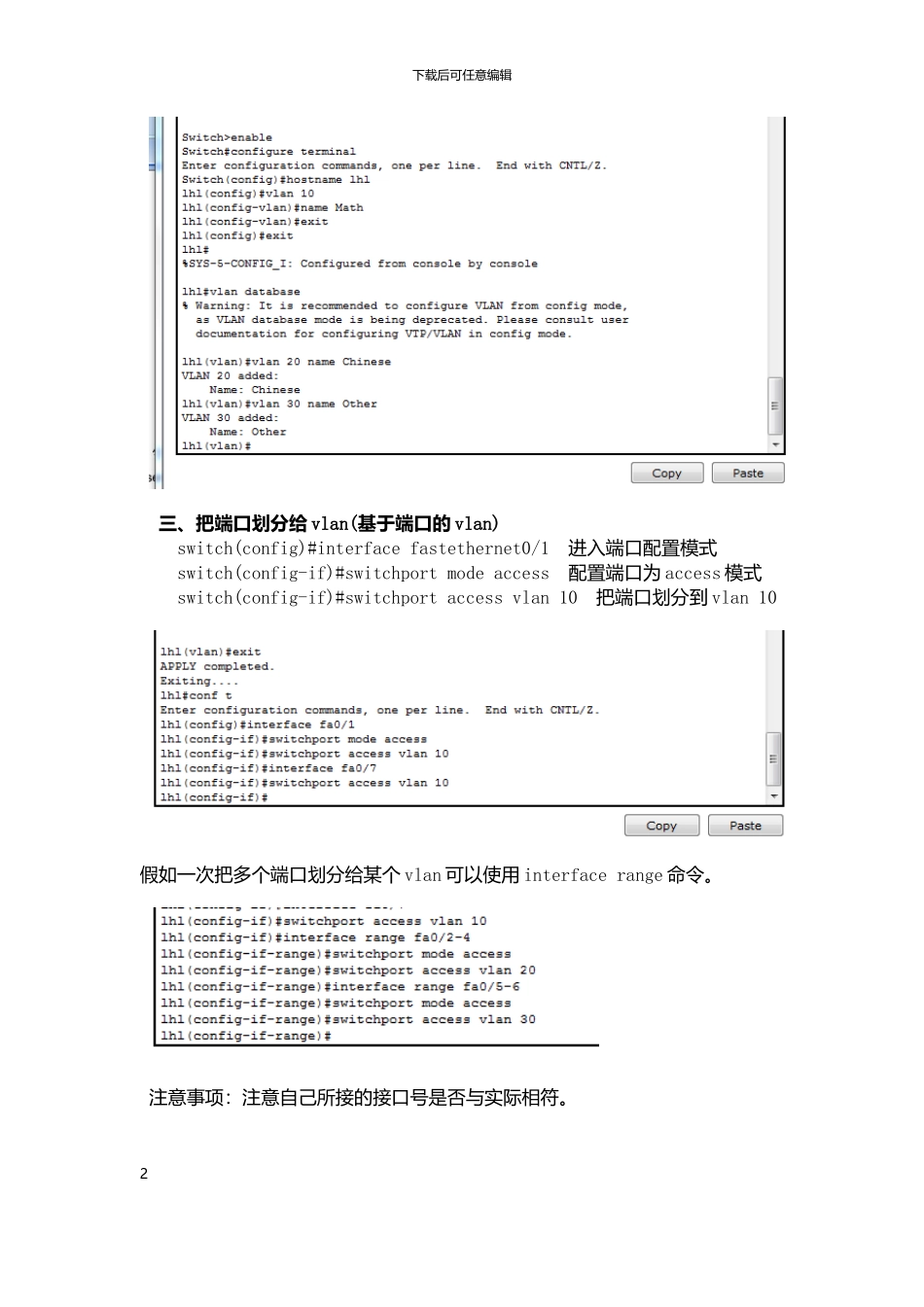

下载后可任意编辑实验一配置 VLAN1.实验目的：了解 VLAN，配置 VLAN。 Vlan(Virtual Local Area Network)即虚拟局域网。VLAN 可以把同一个物理网络划分为多个逻辑网段，因此，Vlan 可以抑制网络风暴，增强网络的安全性。2.实验步骤：每个步骤及截屏结果如下：一、实例拓扑图二、创建 VLAN 在 Cisco IOS 中有两种方式创建 vlan,在全局配置模式下使用 vlan vlanid命令，如 switch(config)#vlan 10；在 vlan database 下创建 vlan,如switch(vlan)vlan 201下载后可任意编辑 三、把端口划分给 vlan(基于端口的 vlan) switch(config)#interface fastethernet0/1 进入端口配置模式 switch(config-if)#switchport mode access 配置端口为 access 模式 switch(config-if)#switchport access vlan 10 把端口划分到 vlan 10假如一次把多个端口划分给某个 vlan 可以使用 interface range 命令。注意事项：注意自己所接的接口号是否与实际相符。2下载后可任意编辑 四、查看 vlan 信息switch#show vlan：show vlan brief 查看 vlan 简明信息：查看 id 为 10 的 vlan：3下载后可任意编辑通过 vlan 的名字查看 vlan：五、删除配置把第 0 个模块中的第 8 个端口从 vlan 40 中删除：删除 vlan 40 和 30：4下载后可任意编辑我们还可以为每个 vlan 配置 ip 地址。例如 lhl0,其他的类似。六．实验心得：这个实验还算清楚，只要理清这些程序所代表的意思方可，但要注意接口号是否与所给的程序一致。一路根据步骤做下来挺顺的。实验二5下载后可任意编辑Cisco VTP1.实验目的：懂得配置 VTP，并了解这些程序所代表的意思，VTP(Vlan Trunk Protocol)即 VLAN 中继协议。VTP 通过网络(ISL 帧或 cisco 私有 DTP 帧)保持VLAN 配置统一性。VTP 在系统级管理增加，删除，调整的 VLAN，自动地将信息向网络中其它的交换机广播。此外，VTP 减小了那些可能导致安全问题的配置。便于管理,只要在 vtp server 做相应设置,vtp client 会自动学习 vtp server上的 vlan 信息。2.实验步骤：每个步骤及截屏结果如下： 一、实例拓扑图二、配置 VTP 1.核心交换机 Cisco 3560 配置为 vtp Server,vtp domain 为 senya：6下载后可任意编辑2. 配置 trunk 链路，允许带 vlan 标记的以太网帧通过该链路：3. 配置汇聚层（接入层）交换机：7下载后可任意编辑三、创建 Vlan...
