厦门大学电子技术实验四单级放大电路

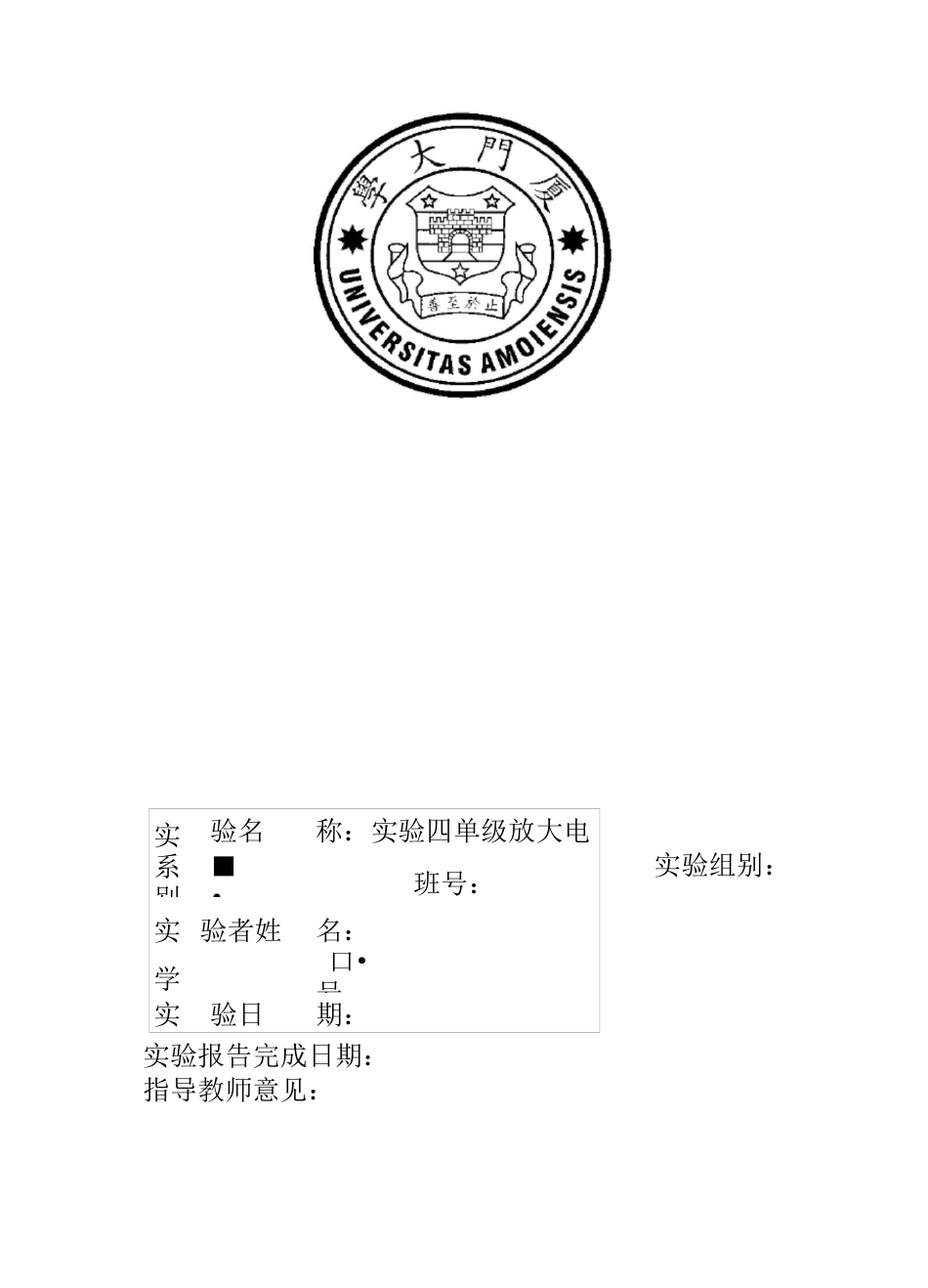

厦门大学电子技术实验四单级放大电路_第1页
1/6

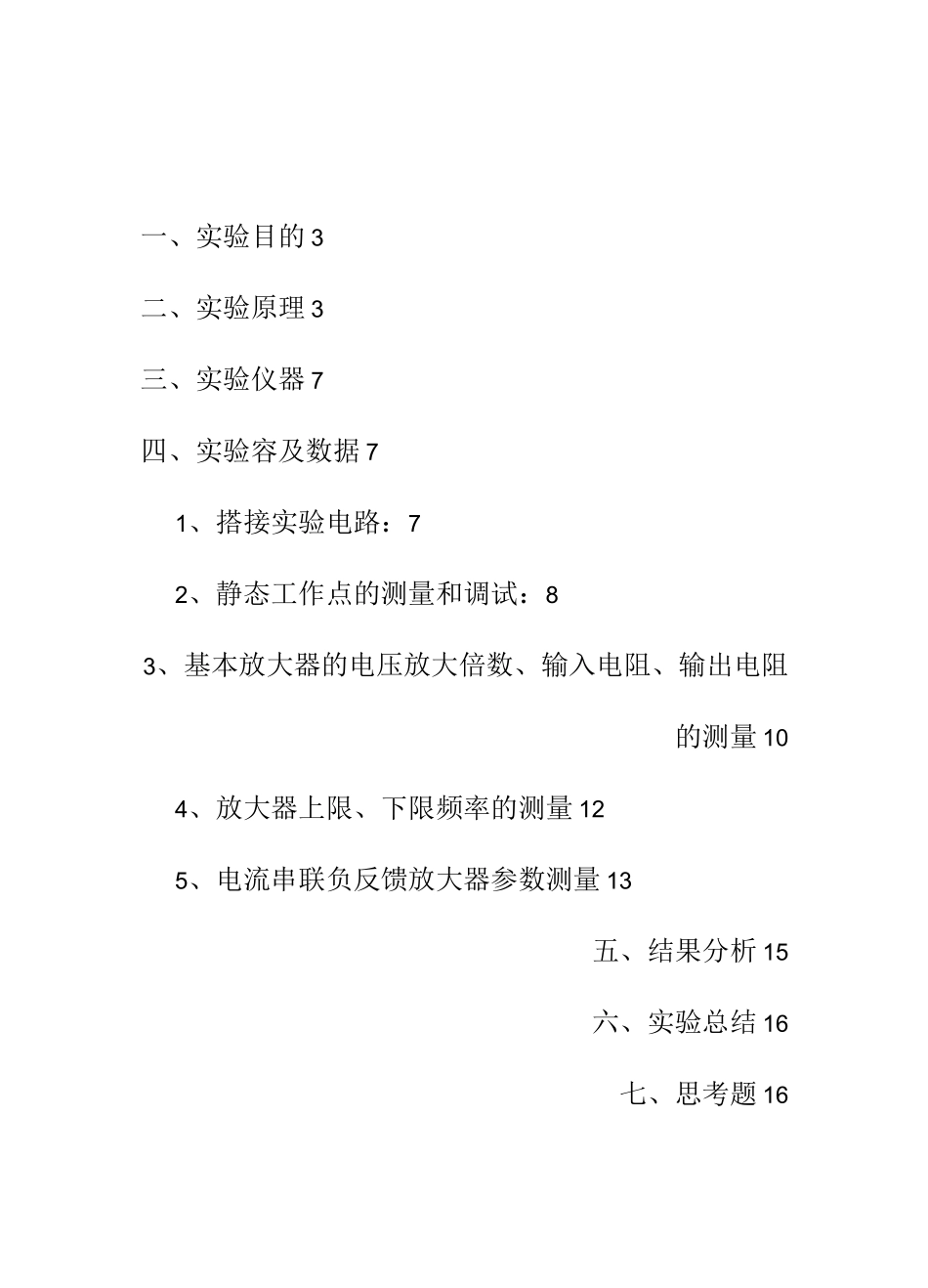

厦门大学电子技术实验四单级放大电路_第2页
2/6

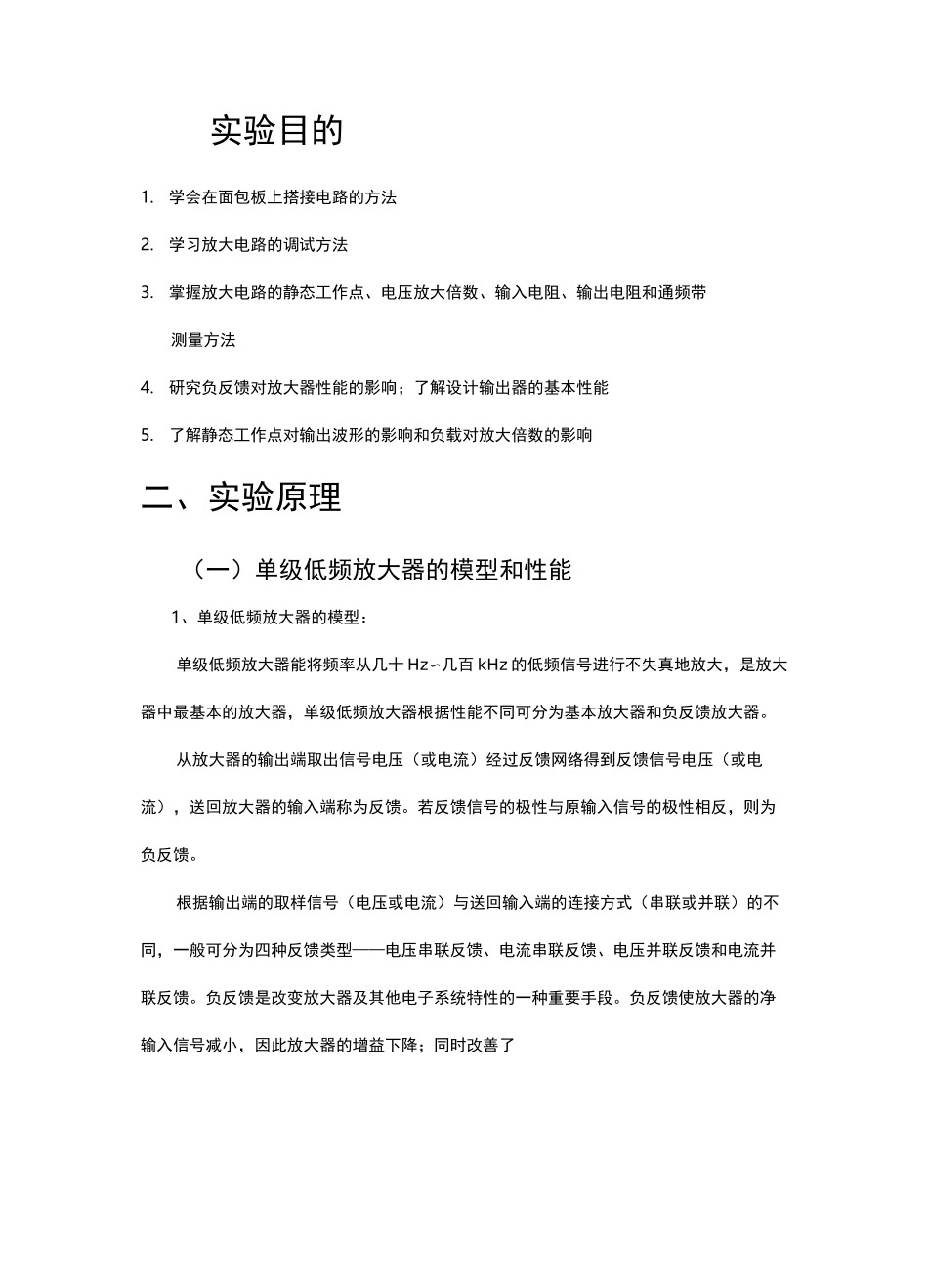

厦门大学电子技术实验四单级放大电路_第3页
3/6
实验名称:实验四单级放大电路系别■•班号:实 验者姓名:学口•号:实验日期:实验组别:实验报告完成日期:指导教师意见:一、实验目的 3二、实验原理 3三、实验仪器 7四、实验容及数据 71、搭接实验电路:72、静态工作点的测量和调试:83、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 104、放大器上限、下限频率的测量 125、电流串联负反馈放大器参数测量 13五、结果分析 15六、实验总结 16七、思考题 16实验目的1.学会在面包板上搭接电路的方法2.学习放大电路的调试方法3.掌握放大电路的静态工作点、电压放大倍数、输入电阻、输出电阻和通频带测量方法4.研究负反馈对放大器性能的影响;了解设计输出器的基本性能5.了解静态工作点对输出波形的影响和负载对放大倍数的影响二、实验原理(一)单级低频放大器的模型和性能1、单级低频放大器的模型:单级低频放大器能将频率从几十 Hz〜几百 kHz 的低频信号进行不失真地放大,是放大器中最基本的放大器,单级低频放大器根据性能不同可分为基本放大器和负反馈放大器。从放大器的输出端取出信号电压(或电流)经过反馈网络得到反馈信号电压(或电流),送回放大器的输入端称为反馈。若反馈信号的极性与原输入信号的极性相反,则为负反馈。根据输出端的取样信号(电压或电流)与送回输入端的连接方式(串联或并联)的不同,一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。负反馈是改变放大器及其他电子系统特性的一种重要手段。负反馈使放大器的净输入信号减小,因此放大器的增益下降;同时改善了Avf放大器的其他性能:提高了增益稳定性,展宽了通频带,减小了非线性失真,以及改变了放大器的输入阻抗和输出阻抗。负反馈对输入阻抗和输出阻抗的影响跟反馈类型有关。由于串联负反馈是在基本放大器的输入回路中串接了一个反馈电压,因而提高了输入阻抗,而并联负反馈是在输入回路上并联了一个反馈电流,从而降低了输入阻抗。凡是电压负反馈都有保持输出电压稳定的趋势,与此恒压相关的是输出阻抗减小;凡是电流负反馈都有保持输出电流稳定的趋势,与此恒流相关的是输出阻抗增大。2、单级电流串联负反馈放大器与基本放大器的性能比较:电路图 2 是分压式偏置的共射基本放大电路,它未引入交流负反馈。电路图 3 是在图 2 的基础上,去掉射极旁路电容 Ce,这样就引入了电流串联负反馈。3、射极输出器的性能:射极输出器是单级电压串联负...
