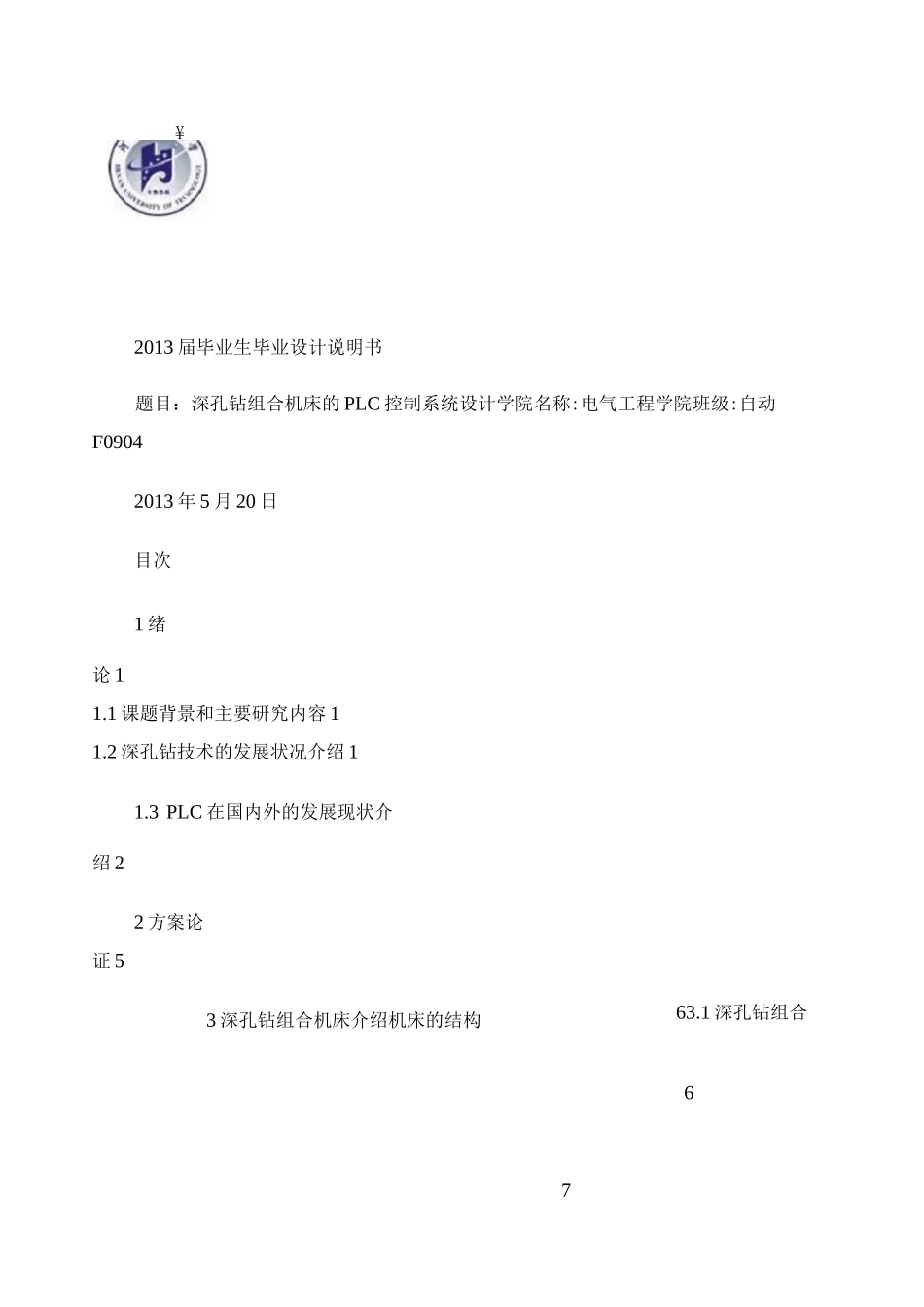

6763.1 深孔钻组合2013 届毕业生毕业设计说明书题目：深孔钻组合机床的 PLC 控制系统设计学院名称:电气工程学院班级:自动F09042013 年 5 月 20 日目次1 绪论 11.1 课题背景和主要研究内容 11.2 深孔钻技术的发展状况介绍 11.3 PLC 在国内外的发展现状介绍 22 方案论证 53 深孔钻组合机床介绍机床的结构¥673.2 深孔钻组合机床的控制方式94.1PLC 控制系统.94.2 深孔钻组合机4PLC 控制系统硬件设计设计的基本原则和步骤………床 PLC 控制系统的控制要求型分配表接线图 124.6 主要电器元件选型135PLC 控制系统的软件设计 185.1 深孔钻组合机床逻辑控制流程 185.2 程序设计 20 总结22 致谢23 参考文献 24 附录一语句表 251 绪论1.1 课题背景和主要研究内容随着机电一体化技术的发展，可编程逻辑控制器（PLC 被越来越多地应用于机械加工设备和其它电气控制系统中。现在人们在工业生产中所使用的机械加工设备,它的控制系统有些已经落后，而使用 PLC 则可以对其控制系统进行改造升级[l]o 经过 PLC 改造过的机械加工设备、其生产出的产品质量和加工效率会明显提高，降低了设备故障率,能够给企业创造更多的价值[4]o使用深孔钻组合机床，可以完成—些高精密零件的加工任务。有很多方法可以实现深孔钻组合机床的自动化，采用 PLC 对深孔钻组合机床进行自动化控制，是一种比较好的控制方式。本课题的目的是把深孔钻组合机床的控制与 PLC 结合起来，以实现深孔钻组合机床的自动控制。以前的深孔钻组合机床使用的是具有结构简单、价格低廉的继电器-接触器电气控制系统，这种传统的控制系统布线比较复杂，灵活性很差，并且容易损坏元器件，可靠性差，经济效益低［ll］o 基于这种考虑，本文提出了一种基于 PLC 的控制系统,来代替传统的继电器-接触器控制系统。PLC 以软件手段实现各种控制功能，具有灵活性高、抗干扰能力强、编程简单、扩展方便等突出优点。与继电器接触器控制系统相比，极大地提高了灵活性。1.2 深孔钻技术的发展状况介绍在机械制造业中，人们一般把那些孔的深度对孔的直径的比值大于五的圆柱形的孔叫做深孔，而孔深与孔径的比值被人们称为“长径比"O 然而在深孔加工中，长径比往往大于十。深孔加工技术有广义和狭义之分。从狭义上来讲，深孔加工就是指使用切削加工的方法和工业设备进行深孔加工的技术。从广义上来讲，深孔加工技术不仅包括用于此加工的设备和生产原理、还包括生产过...
