《汽车低压线束设计规范》

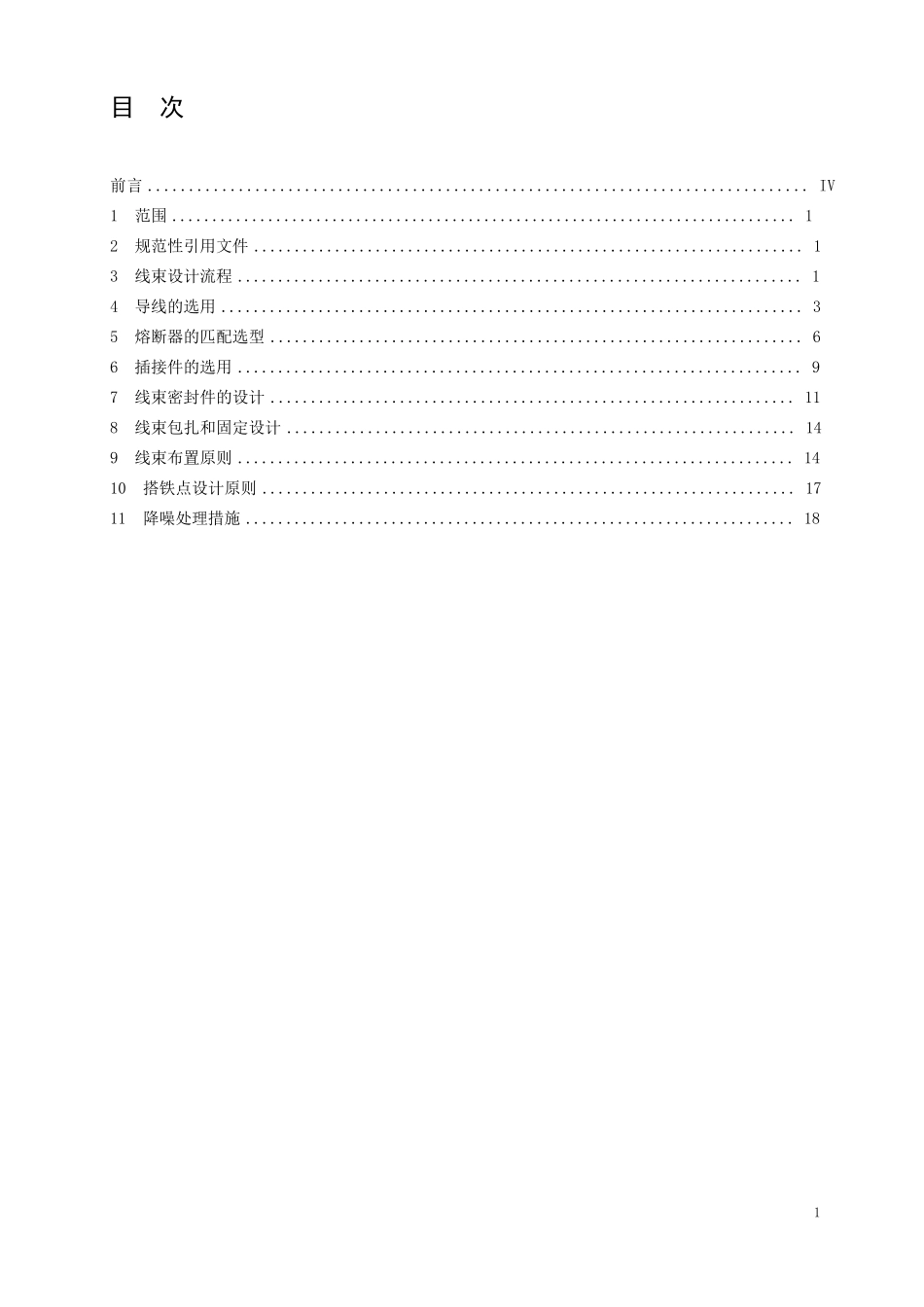

1 目 次 前言 ................................................................................ IV 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 线束设计流程 ...................................................................... 1 4 导线的选用 ........................................................................ 3 5 熔断器的匹配选型 .................................................................. 6 6 插接件的选用 ...................................................................... 9 7 线束密封件的设计 ................................................................. 11 8 线束包扎和固定设计 ............................................................... 14 9 线束布置原则 ..................................................................... 14 10 搭铁点设计原则 .................................................................. 17 11 降噪处理措施 .................................................................... 18 汽车低压线束设计规范 1 范围 本标准规定了本公司汽车产品低压线束设计流程、线束回路设计及线束线径计算、插接件的选用、保险的选用及布置原则、线束布置及调整、线束接地要求及降噪处理等规范。 本标准适用于本公司汽车产品所用低压线束的开发设计。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4208 外壳防护等级（IP代码） Q/FT A036 汽车产品用低压电线束技术条件 Q/FT A095 汽车产品电连接技术条件 Q/FT R169 整车电源分配设计规范 Q/FT R173 汽车用低压熔断器选型规范 Q/FT R216 汽车线束（低压）搭铁设计规范 Q/FT R023 汽车用低压电线选型规范 ISO 6722 道路车辆—60V和600V单心电缆—尺寸试验方法和技术要求 JASO D609-1 低压汽车线的载流量 3 线束设计流程 线束设计流程见图1。 3 线束设计流程 整车架构总布置输入 整车电器网络架构规划 电源...
