《浅层平板载荷检测规范》VIP专享

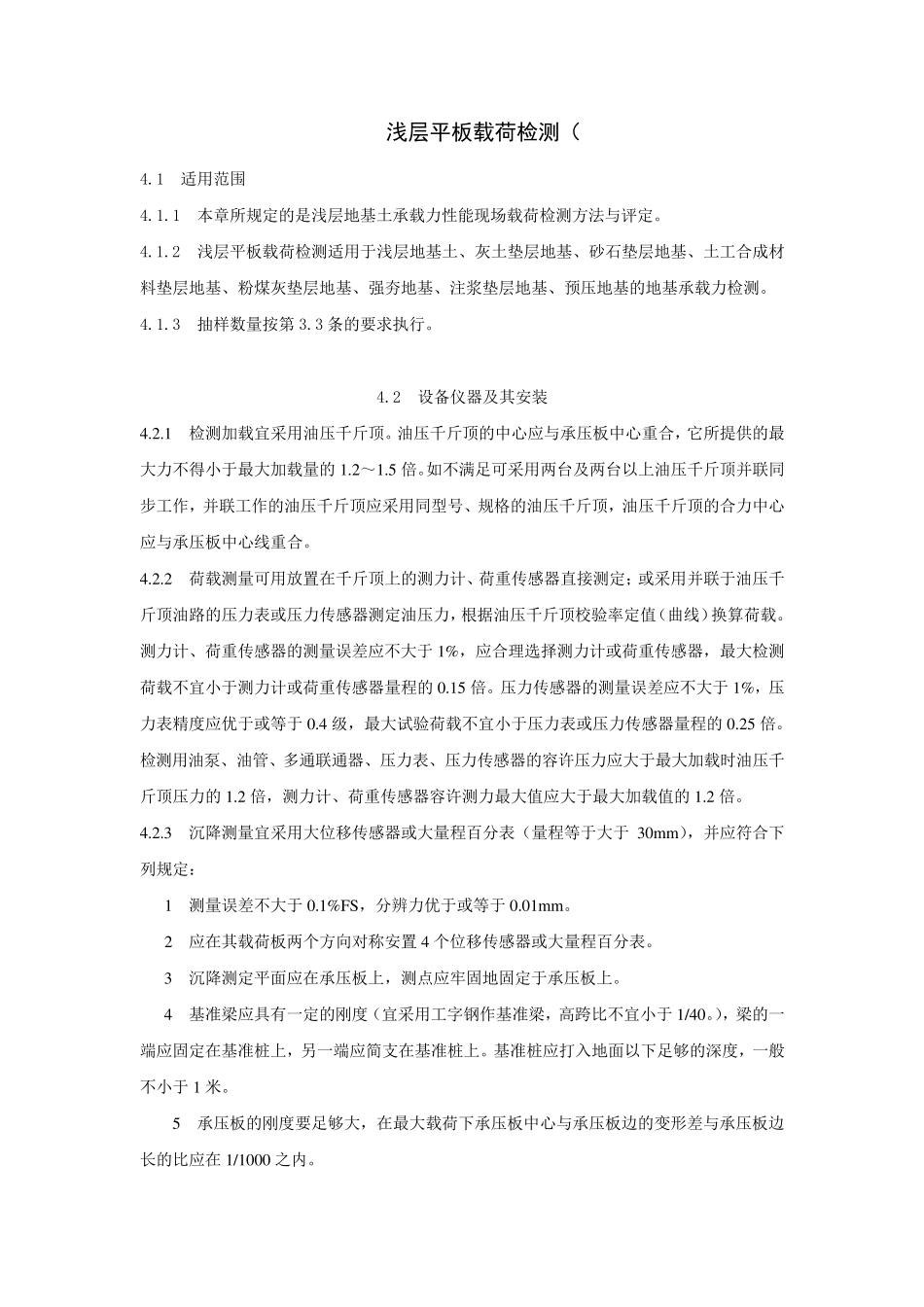

浅层平板载荷检测（ 4.1 适用范围 4.1.1 本章所规定的是浅层地基土承载力性能现场载荷检测方法与评定。 4.1.2 浅层平板载荷检测适用于浅层地基土、灰土垫层地基、砂石垫层地基、土工合成材料垫层地基、粉煤灰垫层地基、强夯地基、注浆垫层地基、预压地基的地基承载力检测。 4.1.3 抽样数量按第 3.3 条的要求执行。 4.2 设备仪器及其安装 4.2.1 检测加载宜采用油压千斤顶。油压千斤顶的中心应与承压板中心重合，它所提供的最大力不得小于最大加载量的1.2～1.5 倍。如不满足可采用两台及两台以上油压千斤顶并联同步工作，并联工作的油压千斤顶应采用同型号、规格的油压千斤顶，油压千斤顶的合力中心应与承压板中心线重合。 4.2.2 荷载测量可用放置在千斤顶上的测力计、荷重传感器直接测定；或采用并联于油压千斤顶油路的压力表或压力传感器测定油压力，根据油压千斤顶校验率定值（曲线）换算荷载。测力计、荷重传感器的测量误差应不大于1%，应合理选择测力计或荷重传感器，最大检测荷载不宜小于测力计或荷重传感器量程的0.15 倍。压力传感器的测量误差应不大于1%，压力表精度应优于或等于0.4 级，最大试验荷载不宜小于压力表或压力传感器量程的0.25 倍。检测用油泵、油管、多通联通器、压力表、压力传感器的容许压力应大于最大加载时油压千斤顶压力的1.2 倍，测力计、荷重传感器容许测力最大值应大于最大加载值的1.2 倍。 4.2.3 沉降测量宜采用大位移传感器或大量程百分表（量程等于大于30m m ），并应符合下列 规定： 1 测量误差不大于0.1%FS，分辨 力优于或等于0.01m m 。 2 应在其载荷板两个 方向 对 称 安置 4 个 位移传感器或大量程百分表。 3 沉降测定平面 应在承压板上，测点 应牢 固 地固 定于承压板上。 4 基准 梁 应具 有 一 定的刚 度（宜采用工字 钢 作基准 梁 ，高 跨 比 不宜小于1/40。），梁 的一端 应固 定在基准 桩 上，另 一 端 应简 支 在基准 桩 上。基准 桩 应打 入 地面 以下足够 的深 度，一 般不小于1 米 。 5 承压板的刚 度要足够 大，在最大载荷下承压板中心与承压板边 的变 形 差与承压板边长 的比 应在 1/1000 之 内 。 6 固 定 和 支 撑 位 移 传 感 器 或 大 量 程 百 分 表 的 夹 具 及 基 准 梁 应 避 免 气 温 、 振 动 及 其 它 外界 因 素 的 影 响 。 4.2.4 ...
