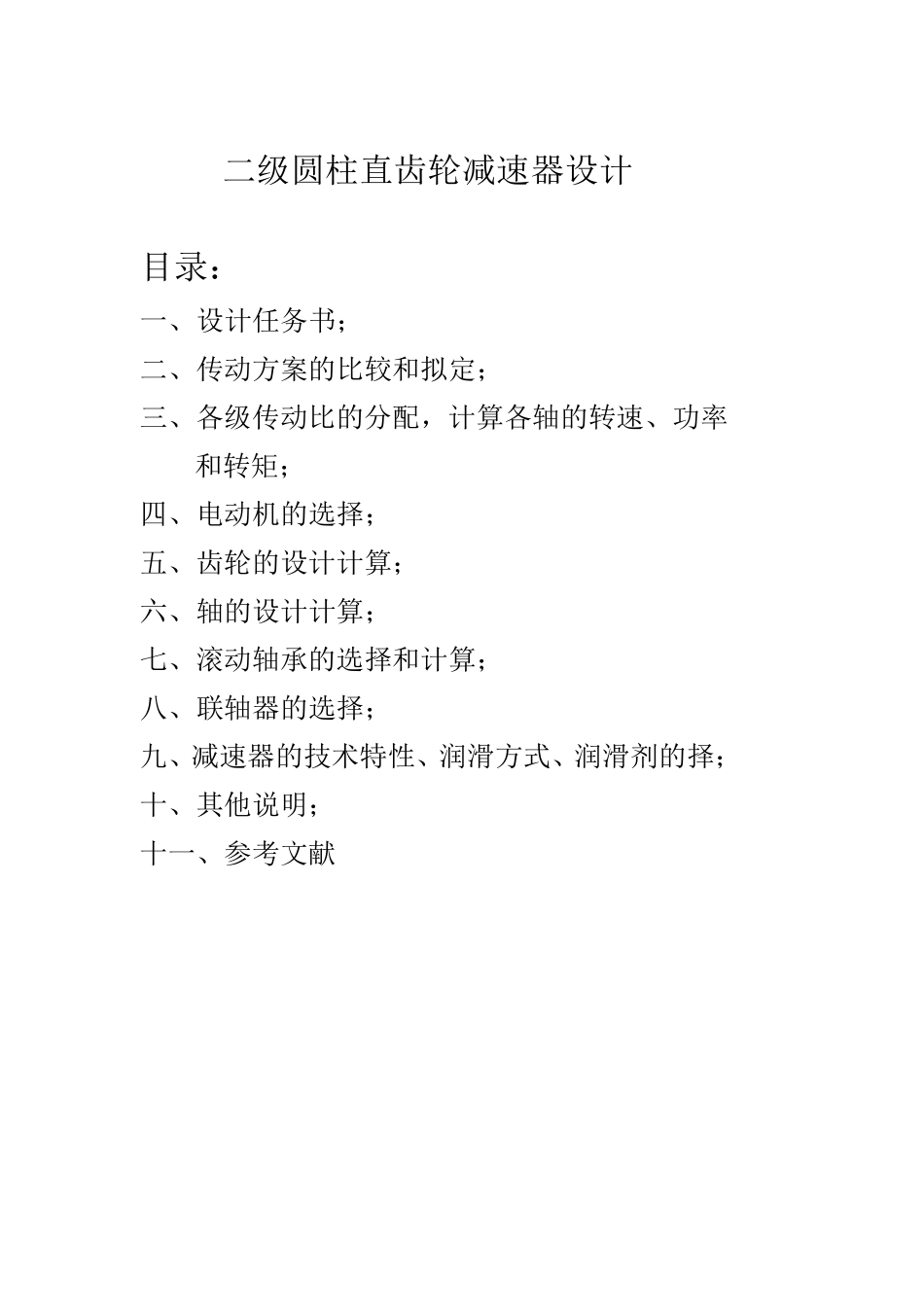

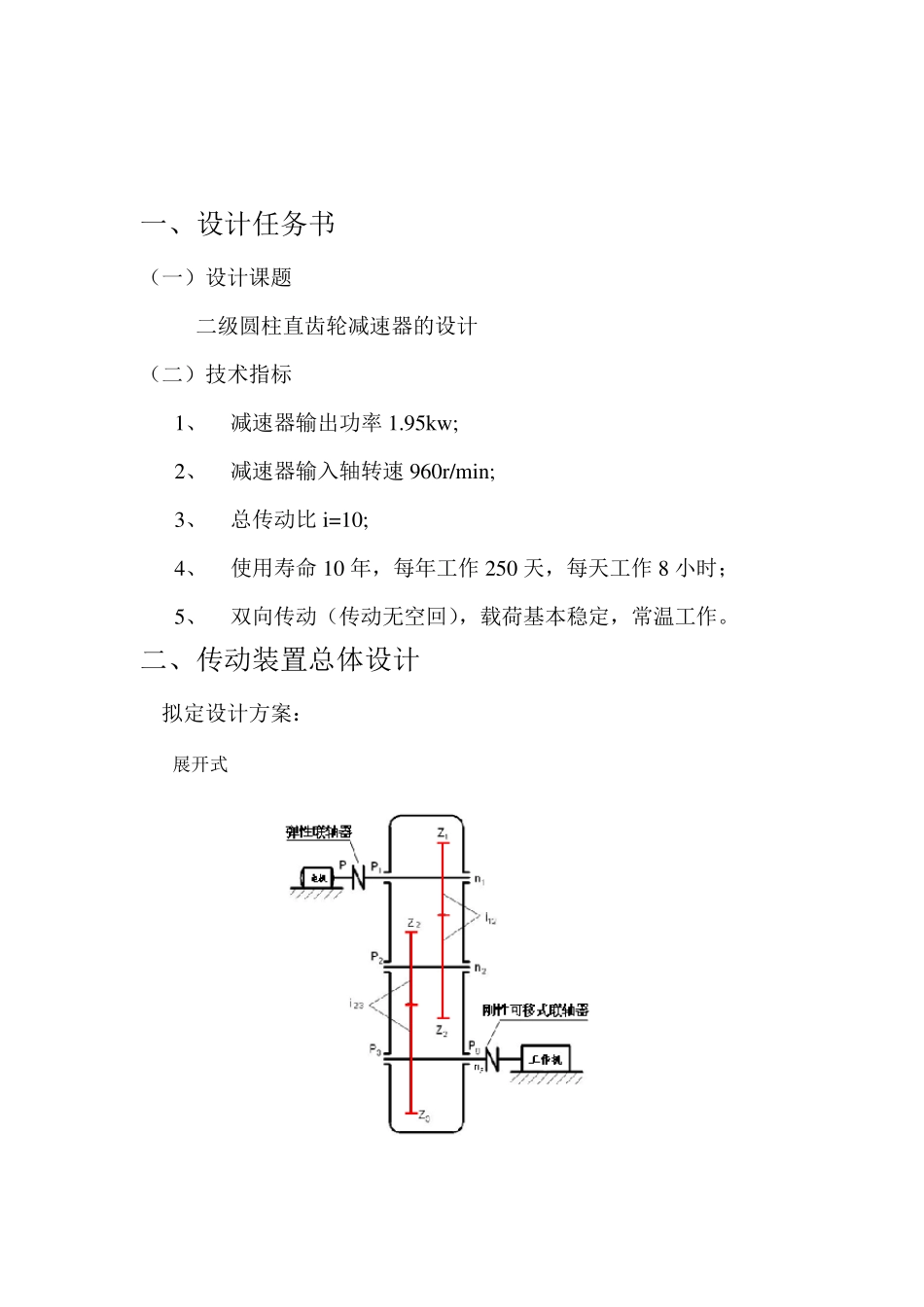

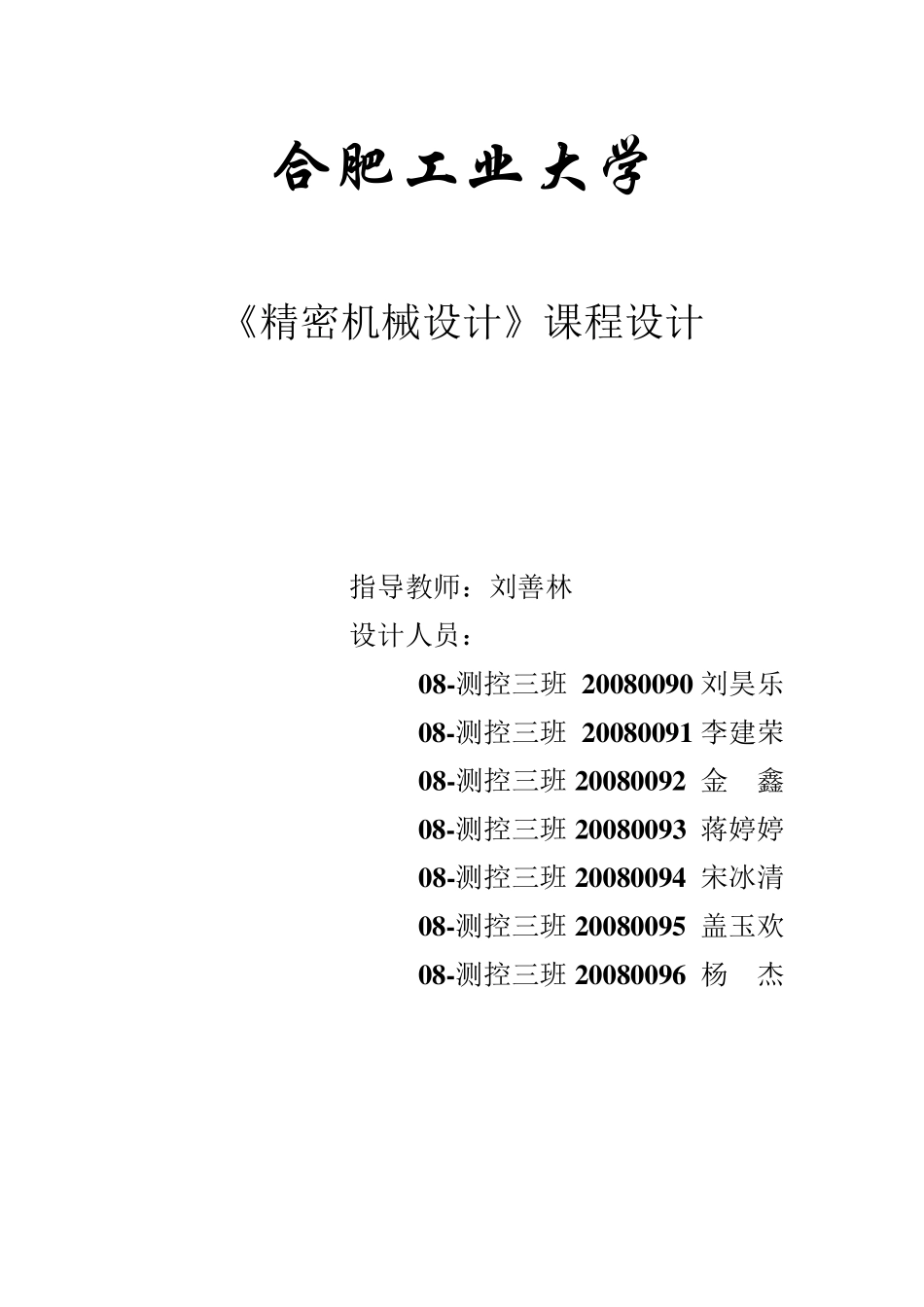

合肥工业大学 《精密机械设计》课程设计 指导教师：刘善林 设计人员： 0 8 -测控三班 2 0 0 8 0 0 9 0 刘昊乐 0 8 -测控三班 2 0 0 8 0 0 9 1 李建荣 0 8 -测控三班 2 0 0 8 0 0 9 2 金 鑫 0 8 -测控三班 2 0 0 8 0 0 9 3 蒋婷婷 0 8 -测控三班 2 0 0 8 0 0 9 4 宋冰清 0 8 -测控三班 2 0 0 8 0 0 9 5 盖玉欢 0 8 -测控三班 2 0 0 8 0 0 9 6 杨 杰 二级圆柱直齿轮减速器设计 目录： 一、设计任务书； 二、传动方案的比较和拟定； 三、各级传动比的分配，计算各轴的转速、功率和转矩； 四、电动机的选择； 五、齿轮的设计计算； 六、轴的设计计算； 七、滚动轴承的选择和计算； 八、联轴器的选择； 九、减速器的技术特性、润滑方式、润滑剂的择； 十、其他说明； 十一、参考文献 一、设计任务书 （一）设计课题 二级圆柱直齿轮减速器的设计 （二）技术指标 1、 减速器输出功率 1.95kw ; 2、 减速器输入轴转速 960r/min; 3、 总传动比 i=10; 4、 使用寿命 10 年，每年工作 250 天，每天工作 8 小时； 5、 双向传动（传动无空回），载荷基本稳定，常温工作。 二、传动装置总体设计 拟定设计方案： 展开式 特点：输入输出轴不在同一方向，结构简单，非对称分布，轴向尺寸小，径向尺寸大。 三、各级传动比的分配，计算各轴的转速、功率和转矩 1、分配各级齿轮传动比 iii)5.1~3.1()5.1~3.1(3212/ = 1.4*10 =3.74 i2’3=2.67 2、计算各轴的转速、功率和转矩 （1）转速n n1=n3*i n2=n3* i2’3 n1=960r/min n3=96r/min n2=256.32r/min (2)功率p pg=p3*ηr ηr---一对轴承效率（0.97） p3=p2*ηr*ηs ηs---低速级齿轮传动效率（0.97） p2=p1*ηr*ηf ηf---高速级齿轮传动效率（0.97） p1=p*ηc ηc---联轴器效率（0.99） p---电机的输出功率 pg---减速器输出功率（已知） pg=1.95kw ∴p3=2.01kw p2=2.14kw p1=2.27kw p=2.29kw (3)转矩T及其分布 T1=9550000 * p1 / n1=22581.771N.mm T2=9550000 * p2/ n2=79654.799N.mm T3=9550000*p3/n3=199953.125N.mm 四、电动机的选择 1、按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压 380V，Y 型。 2、选择电动机容量 电动机所需工作功率为 Pd=wP kW Pw =1.95kW 123324 式中：1...
