《综合布线系统工程设计规范》GB503112007

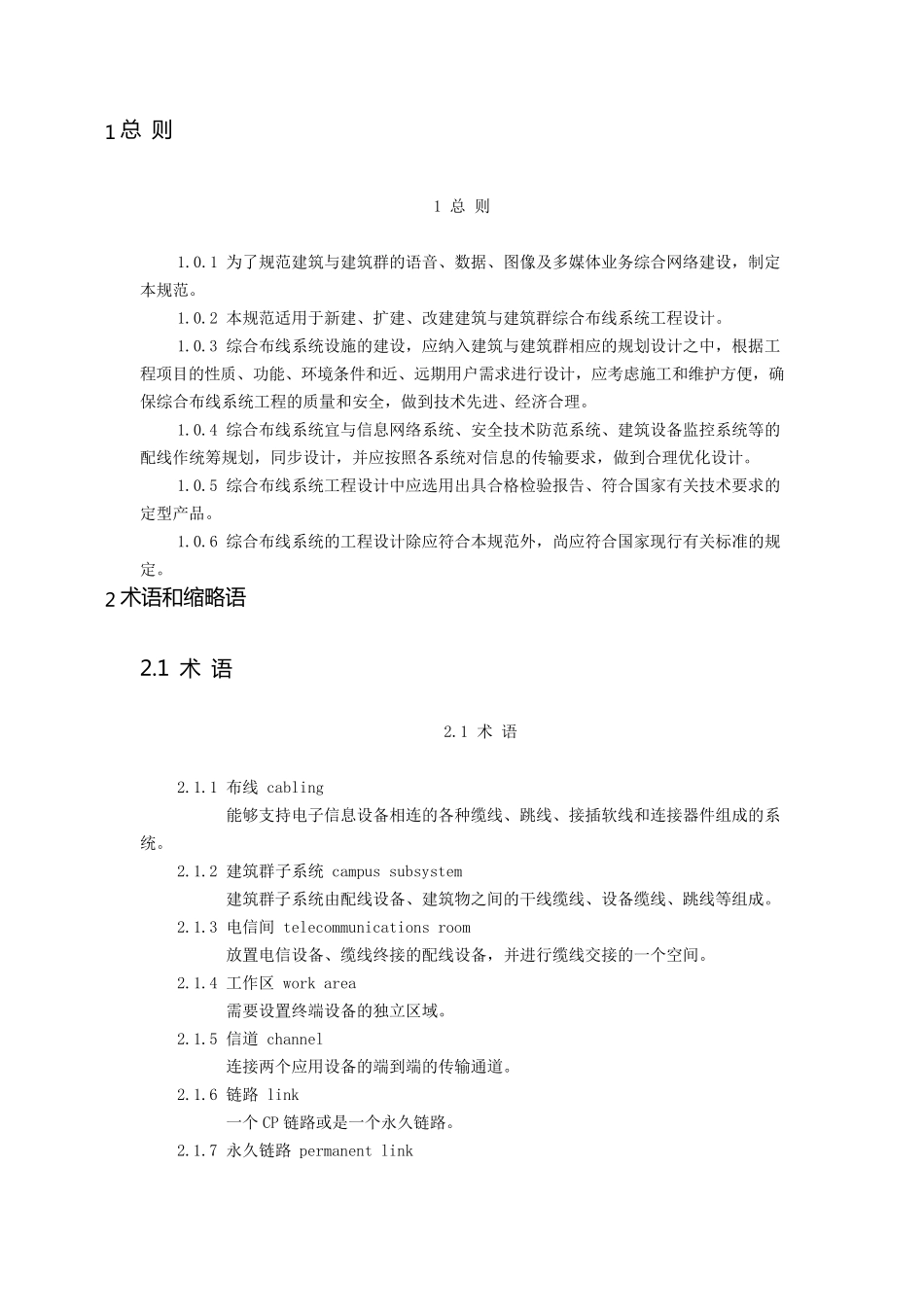

1 总 则 1 总 则 1.0.1 为了规范建筑与建筑群的语音、数据、图像及多媒体业务综合网络建设，制定本规范。 1.0.2 本规范适用于新建、扩建、改建建筑与建筑群综合布线系统工程设计。 1.0.3 综合布线系统设施的建设，应纳入建筑与建筑群相应的规划设计之中，根据工程项目的性质、功能、环境条件和近、远期用户需求进行设计，应考虑施工和维护方便，确保综合布线系统工程的质量和安全，做到技术先进、经济合理。 1.0.4 综合布线系统宜与信息网络系统、安全技术防范系统、建筑设备监控系统等的配线作统筹规划，同步设计，并应按照各系统对信息的传输要求，做到合理优化设计。 1.0.5 综合布线系统工程设计中应选用出具合格检验报告、符合国家有关技术要求的定型产品。 1.0.6 综合布线系统的工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语和缩略语 2.1 术 语 2.1 术 语 2.1.1 布线 cabling 能够支持电子信息设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。 2.1.2 建筑群子系统 campus subsystem 建筑群子系统由配线设备、建筑物之间的干线缆线、设备缆线、跳线等组成。 2.1.3 电信间 telecommunications room 放置电信设备、缆线终 接的配线设备，并进行缆线交 接的一 个 空 间。 2.1.4 工作区 work area 需要设置终 端 设备的独 立 区 域 。 2.1.5 信道 channel 连接两 个 应用设备的端 到端 的传输通 道 。 2.1.6 链 路 link 一 个 CP 链 路 或 是 一 个 永 久 链 路 。 2.1.7 永 久 链 路 permanent link 信息点与楼层配线设备之间的传输线路。它不包括工作区缆线和连接楼层配线设备的设备缆线、跳线，但可以包括一个 CP 链路。 2.1.8 集合点 consolidation point(CP) 楼层配线设备与工作区信息点之间水平缆线路由中的连接点。 2.1.9 CP 链路 CP link 楼层配线设备与集合点(CP)之间，包括两端的连接器件在内的永久性的链路。 2.1.10 建筑群配线设备 campus distributor 终接建筑群主干缆线的配线设备。 2.1.11 建筑物配线设备 building distributor 为建筑物主干缆线或建筑群主干缆线终接的配线设备。 2.1.12 楼层配线设备 floor distributor 终接水平缆线和其他布线子系统缆线的配线设备。 2.1.13 入口设施 building entrance facility 提供符合相关规范的机械与电气特性的连接器件...
