《设计实验电路测定微安表内阻》设计举例

《设计实验电路测定微安表内阻》设计举例_第1页
1/9
《设计实验电路测定微安表内阻》设计举例_第2页
2/9
《设计实验电路测定微安表内阻》设计举例_第3页
3/9

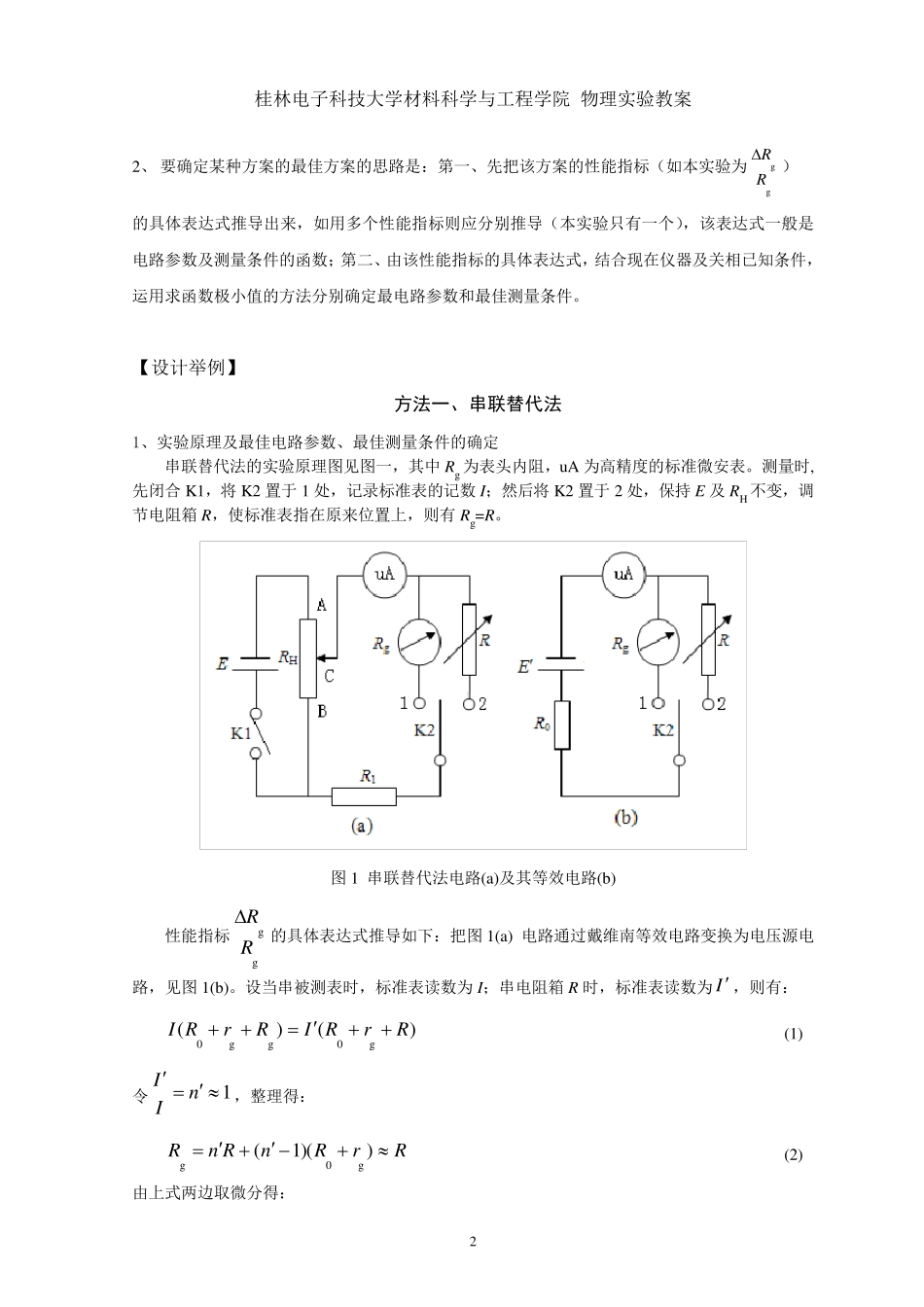

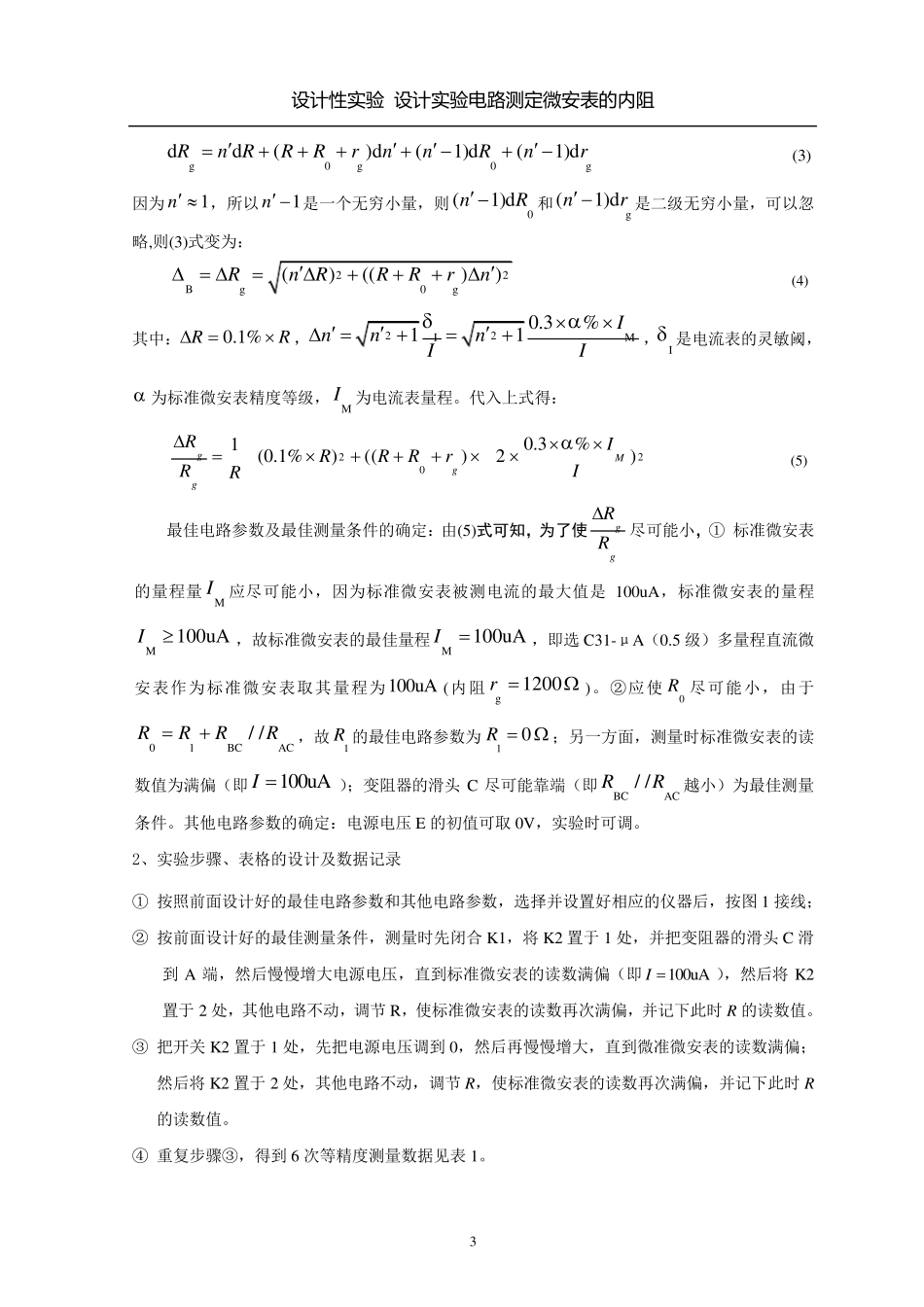

设 计 性 实 验 设 计 实 验 电 路 测 定 微 安 表 的 内阻 1 设计实验电路测定微安表内阻 【实验目的】 1、 掌握简单测量电路中最佳电路参数的设计和最佳测量条件的选择; 2、 使学生学会独立自主对实验方法、实验装置进行设计,并对实验过程和结果进行分析和研究,培养学生的开拓精神和创新能力。 3、 设计用不同实验方法测量微安表的内阻(要求设计至少两种不同的方法)。 【实验要求】 请设计两至三种方法测定一量程为g100Iu A,等级为 f=1.0 级,内阻范围是 2K~3K 的微安表内阻。要求:微安表内阻测量的相对不确定度gg2%RR 【设计步骤】 1、 查阅相关文献,确定实验方案和实验原理。 2、对所确定的方案进行误差分析,给出该方案相对不确定度ggRR的具体表达式。 3、确定最佳电路参数及最佳测量条件(并将其标在电路图上)。 4、拟定实验步骤及实验表格,记录数据。 5、对实验数据进行误差计算,给出测量结果,并对结果进行讨论。 【仪器列表与已知条件】 C43 被测微安表表头 (量程 Ig=100uA,精度等级 f=1.0,内阻范围 2K
