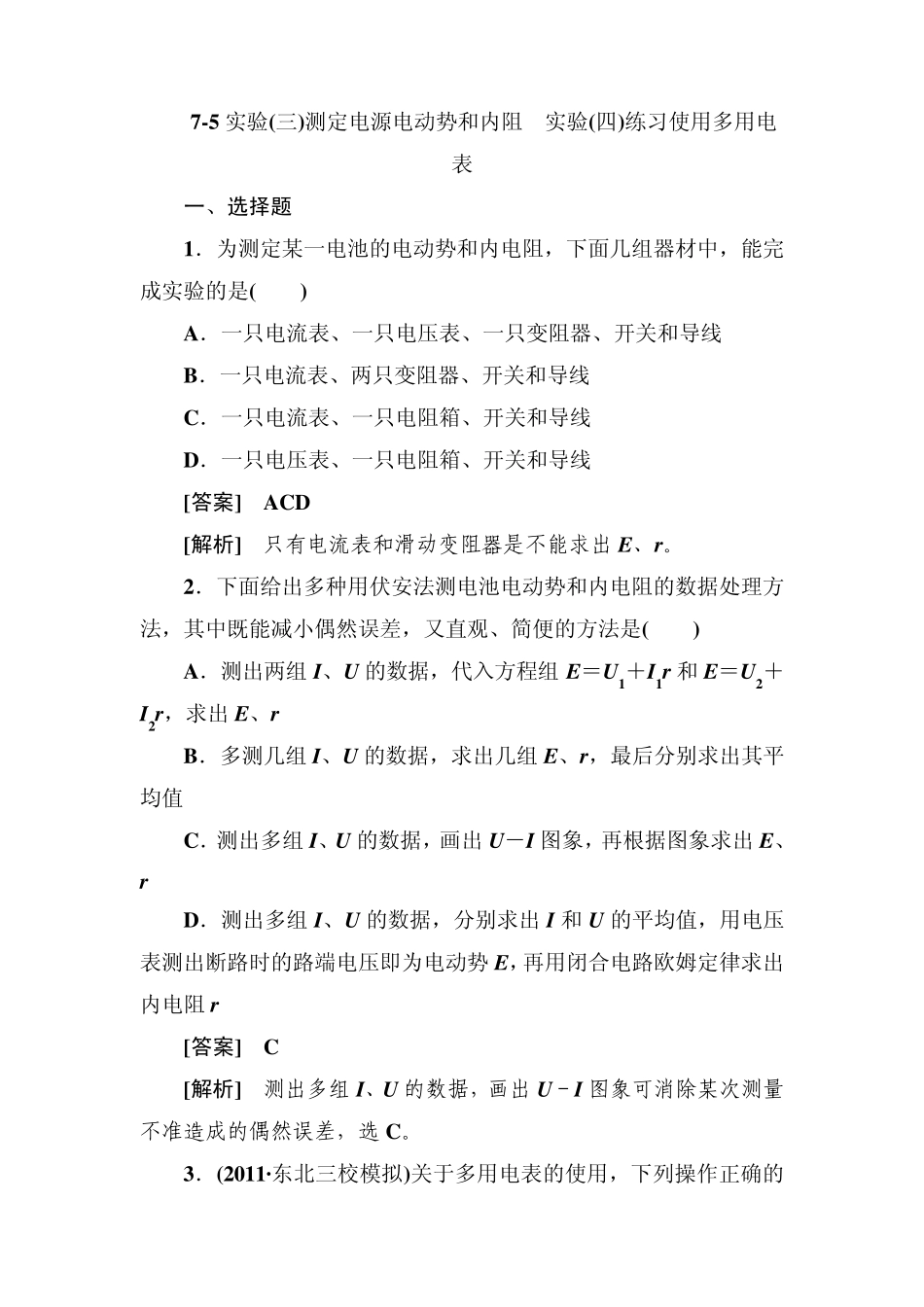

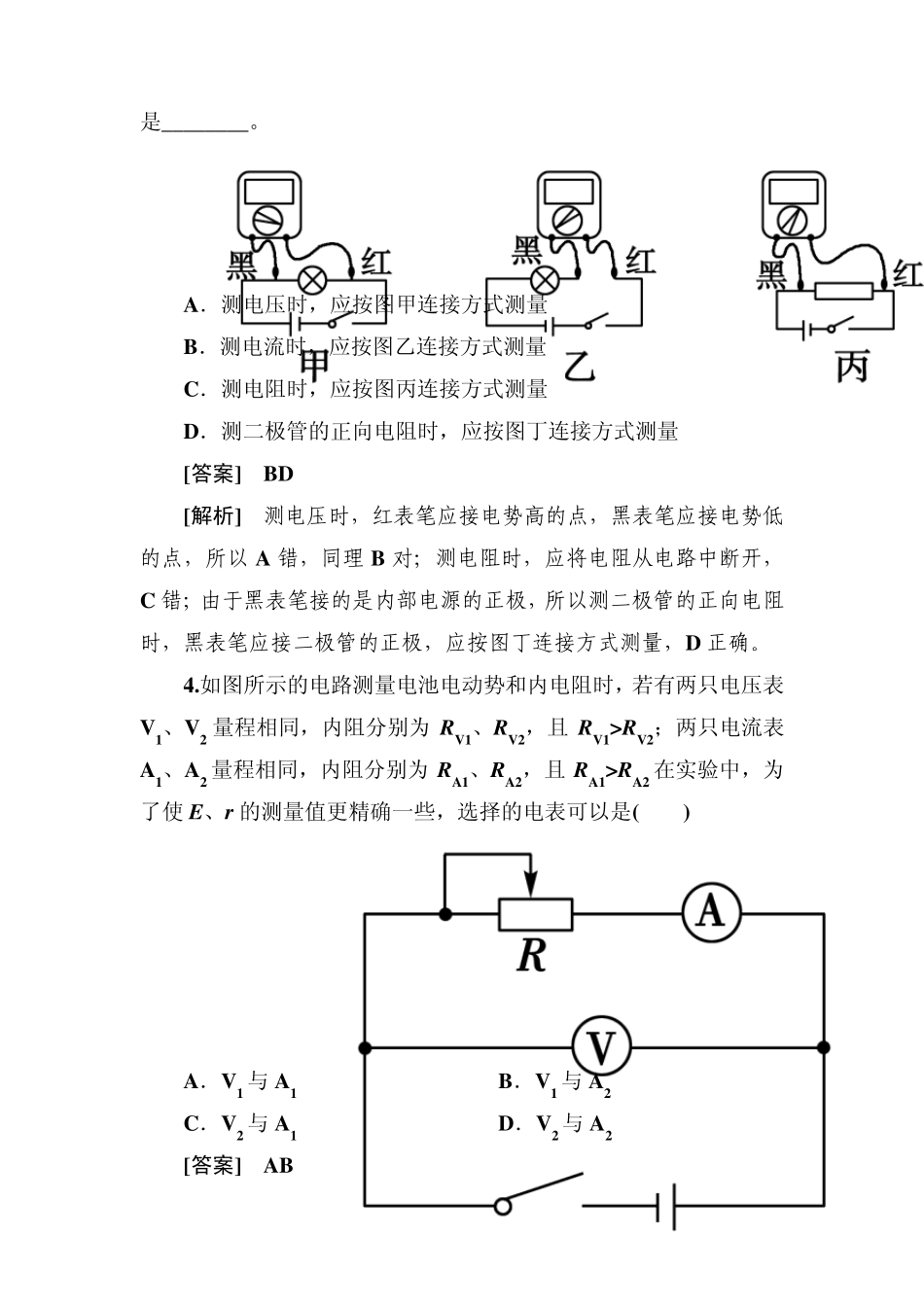

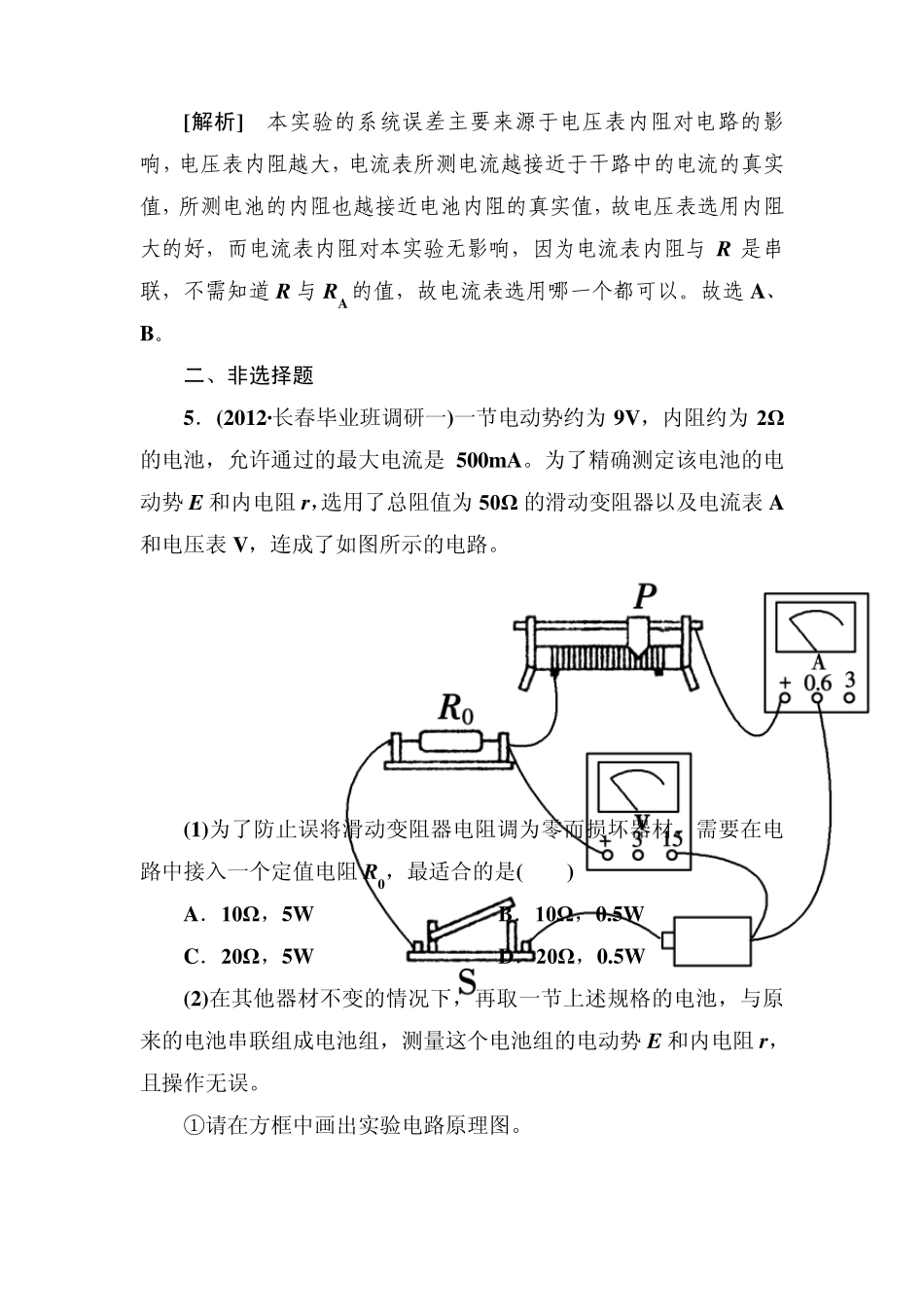

7-5 实验(三)测定电源电动势和内阻 实验(四)练习使用多用电表 一、选择题 1．为测定某一电池的电动势和内电阻，下面几组器材中，能完成实验的是( ) A．一只电流表、一只电压表、一只变阻器、开关和导线 B．一只电流表、两只变阻器、开关和导线 C．一只电流表、一只电阻箱、开关和导线 D．一只电压表、一只电阻箱、开关和导线 [答案] ACD [解析] 只有电流表和滑动变阻器是不能求出E、r。 2．下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是( ) A．测出两组I、U 的数据，代入方程组E＝U1＋I1r和E＝U2＋I2r，求出 E、r B．多测几组I、U 的数据，求出几组E、r，最后分别求出其平均值 C．测出多组I、U 的数据，画出 U－I 图象，再根据图象求出 E、r D．测出多组I、U 的数据，分别求出 I 和U 的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r [答案] C [解析] 测出多组 I、U 的数据，画出U－I 图象可消除某次测量不准造成的偶然误差，选 C。 3．(2011·东北三校模拟)关于多用电表的使用，下列操作正确的是_ _ _ _ _ _ _ _ 。 A．测电压时，应按图甲连接方式测量 B．测电流时，应按图乙连接方式测量 C．测电阻时，应按图丙连接方式测量 D．测二极管的正向电阻时，应按图丁连接方式测量 [答案] BD [解析] 测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A 错，同理B 对；测电阻时，应将电阻从电路中断开，C 错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D 正确。 4.如图所示的电路测量电池电动势和内电阻时，若有两只电压表V1、V2 量程相同，内阻分别为 RV1、RV2，且 RV1>RV2；两只电流表A1、A2 量程相同，内阻分别为 RA1、RA2，且 RA1>RA2 在实验中，为了使 E、r的测量值更精确一些，选择的电表可以是( ) A．V1 与 A1 B．V1 与 A2 C．V2 与 A1 D．V2 与 A2 [答案] AB [解析] 本实验的系统误差主要来源于电压表内阻对电路的影响，电压表内阻越大，电流表所测电流越接近于干路中的电流的真实值，所测电池的内阻也越接近电池内阻的真实值，故电压表选用内阻大的好，而电流表内阻对本实验无影响，因为电流表内阻与R 是串联，不需知道R 与RA 的值，故电流表选用哪一个都可以。故选A、B。...
