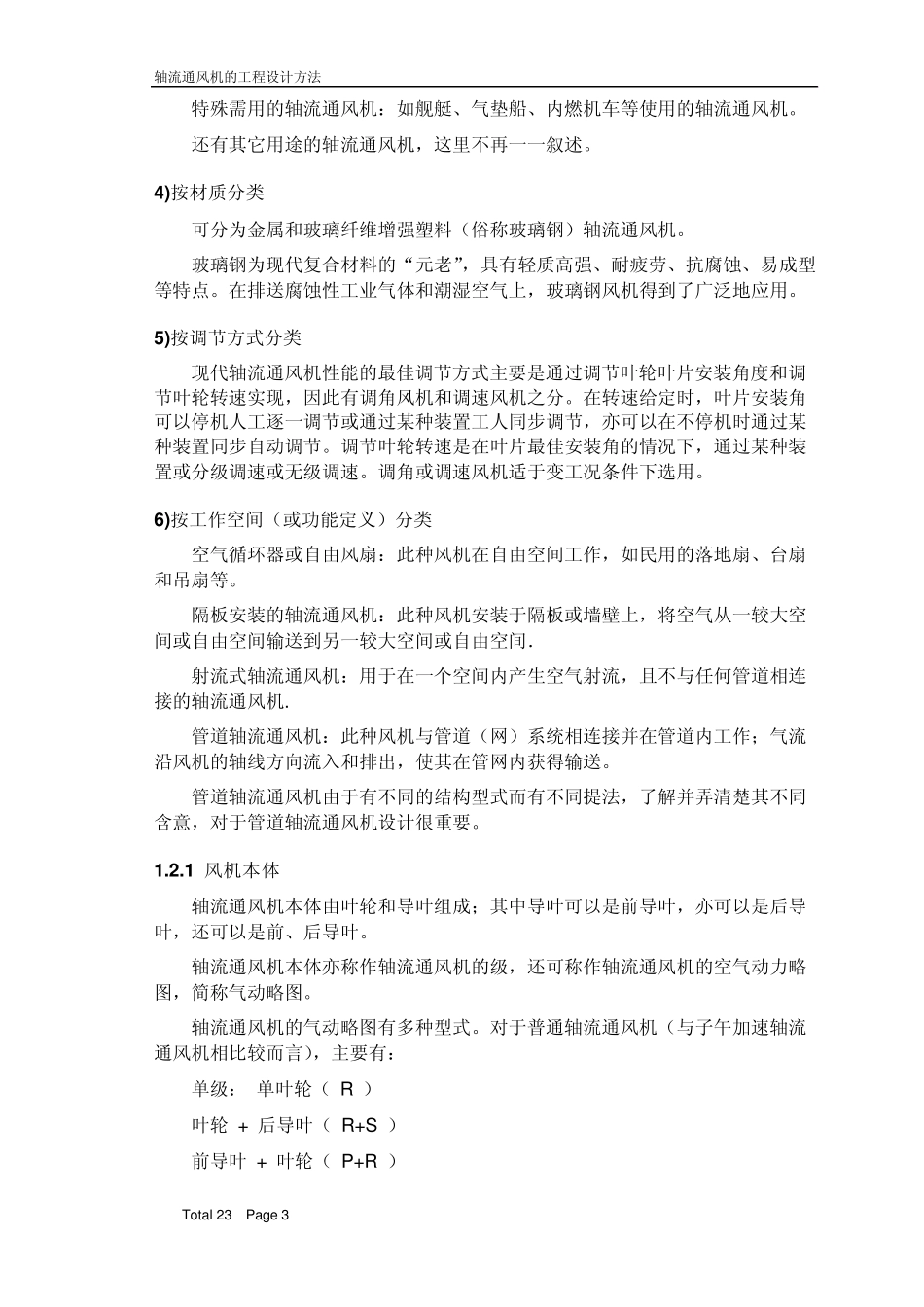

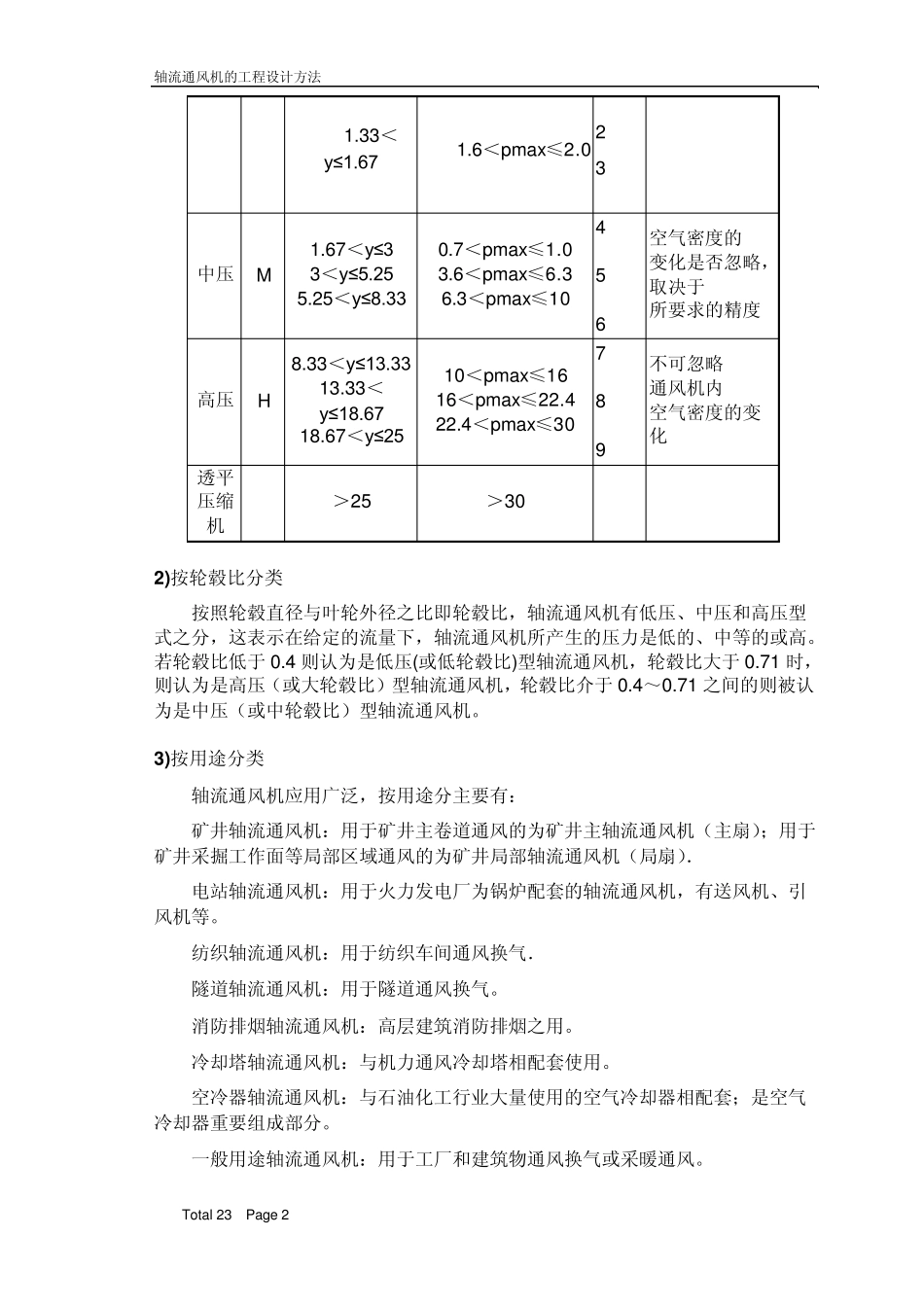

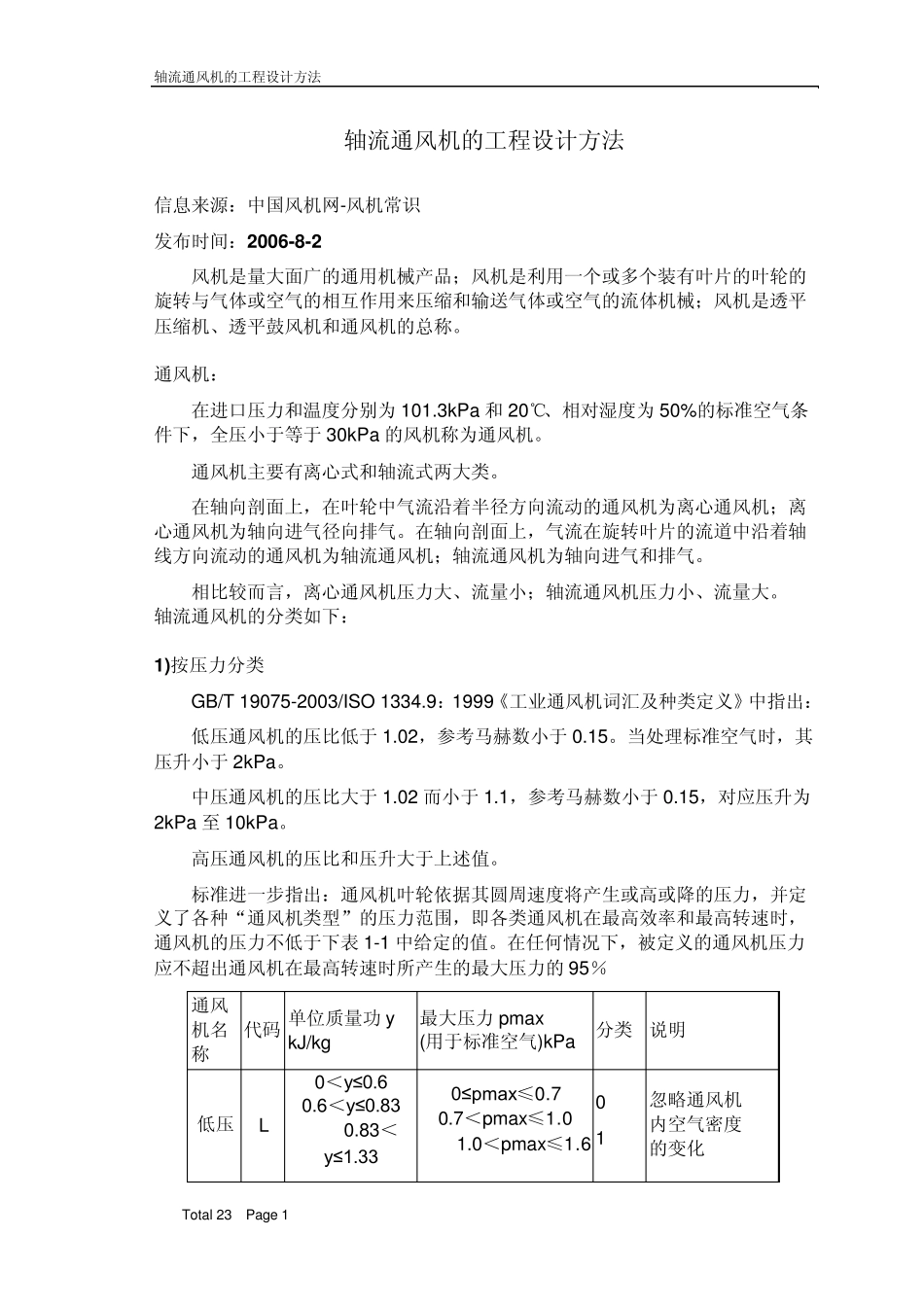

轴流通风机的工程设计方法 Total 23 Page 1 轴流通风机的工程设计方法 信息来源：中国风机网-风机常识 发布时间：2 0 0 6 -8 -2 风机是量大面广的通用机械产品；风机是利用一个或多个装有叶片的叶轮的旋转与气体或空气的相互作用来压缩和输送气体或空气的流体机械；风机是透平压缩机、透平鼓风机和通风机的总称。 通风机： 在进口压力和温度分别为 101.3kPa 和 20℃、相对湿度为 50%的标准空气条件下，全压小于等于 30kPa 的风机称为通风机。 通风机主要有离心式和轴流式两大类。 在轴向剖面上，在叶轮中气流沿着半径方向流动的通风机为离心通风机；离心通风机为轴向进气径向排气。在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动的通风机为轴流通风机；轴流通风机为轴向进气和排气。 相比较而言，离心通风机压力大、流量小；轴流通风机压力小、流量大。 轴流通风机的分类如下： 1 )按压力分类 GB/T 19075-2003/ISO 1334.9：1999《工业通风机词汇及种类定义》中指出： 低压通风机的压比低于 1.02，参考马赫数小于 0.15。当处理标准空气时，其压升小于 2kPa。 中压通风机的压比大于 1.02 而小于 1.1，参考马赫数小于 0.15，对应压升为2kPa 至10kPa。 高压通风机的压比和压升大于上述值。 标准进一步指出：通风机叶轮依据其圆周速度将产生或高或降的压力，并定义了各种“通风机类型”的压力范围，即各类通风机在最高效率和最高转速时，通风机的压力不低于下表 1-1 中给定的值。在任何情况下，被定义的通风机压力应不超出通风机在最高转速时所产生的最大压力的 95％ 通风机名称 代码 单位质量功 y kJ/kg 最大压力 pmax (用于标准空气)kPa 分类 说明 低压 L 0＜y≤0.6 0.6＜y≤0.83 0.83＜y≤1.33 0≤pmax≤0.7 0.7＜pmax ≤1.0 1.0＜pmax ≤1.6 0 1 忽略通风机 内空气密度 的变化 轴流通风机的工程设计方法 Total 23 Page 2 1.33＜y≤1.67 1.6＜pmax ≤2.0 2 3 中压 M 1.67＜y≤3 3＜y≤5.25 5.25＜y≤8.33 0.7＜pmax ≤1.0 3.6＜pmax ≤6.3 6.3＜pmax ≤10 4 5 6 空气密度的 变化是否忽略， 取决于 所要求的精度 高压 H 8.33＜y≤13.33 13.33＜y≤18.67 18.67＜y≤25 10＜pmax ≤16 16＜pmax ≤22.4 22.4＜pmax ≤30 7 8 9 不可忽略 通风机内 空气密度的变化 透平压缩机 ＞25 ＞30 2 )按轮毂比分类 按照轮毂直径...
